Как оценить износ тормозных колодок и дисков? Инструкция ЗР — журнал За рулем

В перерывах между плановыми ТО за состоянием тормозной системы должен следить владелец машины. Оценить износ тормозных колодок и дисков (барабанов) сможет любой, главное не лениться.

У большинства автомобилей при обычной эксплуатации внутренняя колодка стирается чуть быстрее внешней, причем это не зависит от конструкции тормозных механизмов. Однако в специфических условиях эксплуатации или из-за конструктивных особенностей некоторых машин внутренние колодки иногда изнашиваются заметно интенсивнее внешних. К примеру, на Мазде 6 второго поколения внутренняя колодка на переднем правом колесе стирается в полтора раза быстрее внешней.

Конструкция тормозов у Лады Калины такова, что без снятого колеса вообще бесполезно вглядываться в передние тормозные механизмы — состояние колодок оценить не удастся.

Конструкция тормозов у Лады Калины такова, что без снятого колеса вообще бесполезно вглядываться в передние тормозные механизмы — состояние колодок оценить не удастся.

Кроме конструктивных нюансов могут иметь место и неисправности. Например, повышенный износ колодки из-за закисшего поршня. Поэтому при первом осмотре тормозных механизмов на машине, с которой вам еще не приходилось иметь дело, важно снять колесо, чтобы оценить состояние и внешней, и внутренней колодок. Недобросовестные сервисмены часто ограничиваются примерной оценкой износа только внешних колодок, разглядывая их через спицы колесного диска, не снимая самого колеса. Не исключено, что вскоре недовольный клиент вернется на эту СТО со стертыми внутренними колодками и претензиями!

В качестве примера проверим состояние тормозов на редакционной Калине, которая проехала почти 63 000 км. Кроме того, приведем приблизител

www.zr.ru

Какие тормозные диски лучше выбрать и поставить на авто: топ-5 фирм-производителей

Торможение автомобиля сопровождается преобразованием кинетической энергии в тепловую при трении, которое возникает между диском и колодками. При каждой остановке машины контактирующие фрикционные поверхности истираются всё больше. Спустя некоторое время водителю приходится менять тормозные диски.

Когда нужно производить замену?

Срок службы тормозных дисков зависит от их качества, а также от стиля езды. Производители не нормируют величину пробега, по достижении которого требуется установка нового расходника. При спокойной езде изделия служат более 150 тыс. км. При частом вдавливании педали тормоза в пол, стирание фрикционной части до критического уровня происходит за 20-30 тыс. км. В среднем, установка новых роторов требуется, когда пробег достигает 60-120 тыс. км.

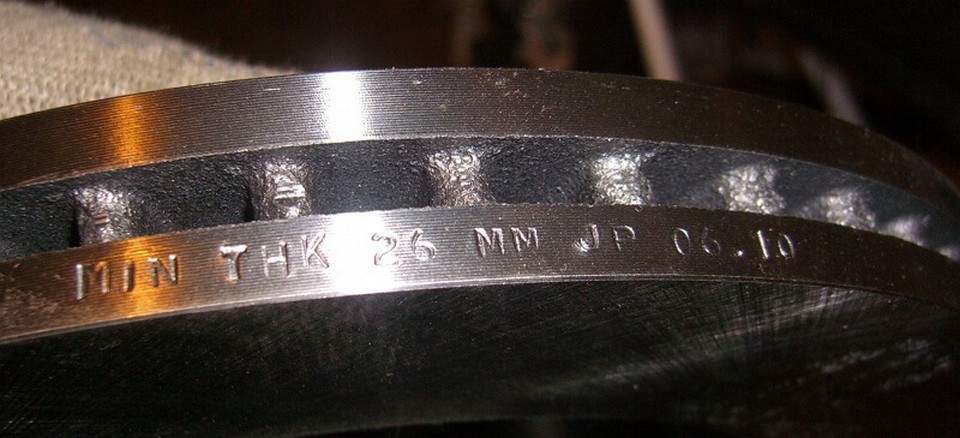

Ориентироваться нужно на толщину. Производитель указывает ее значение на боковине. Для каждой модели авто — свой предел.

Менять приходится и в других случаях:

  • есть деформация, которую невозможно устранить проточкой;
  • есть трещины или сколы длиной более 0.01 мм;
  • изделие повреждено термически.

Если износ высок, тормозной поршень вынужден выходить дальше номинальной величины. Это чревато его перекосом и заклиниванием. Тормозная система становится менее герметичной, из-за чего возможно подтекание ТЖ.

Изношенный расходник теряет прочность, что можно увидеть на видео:

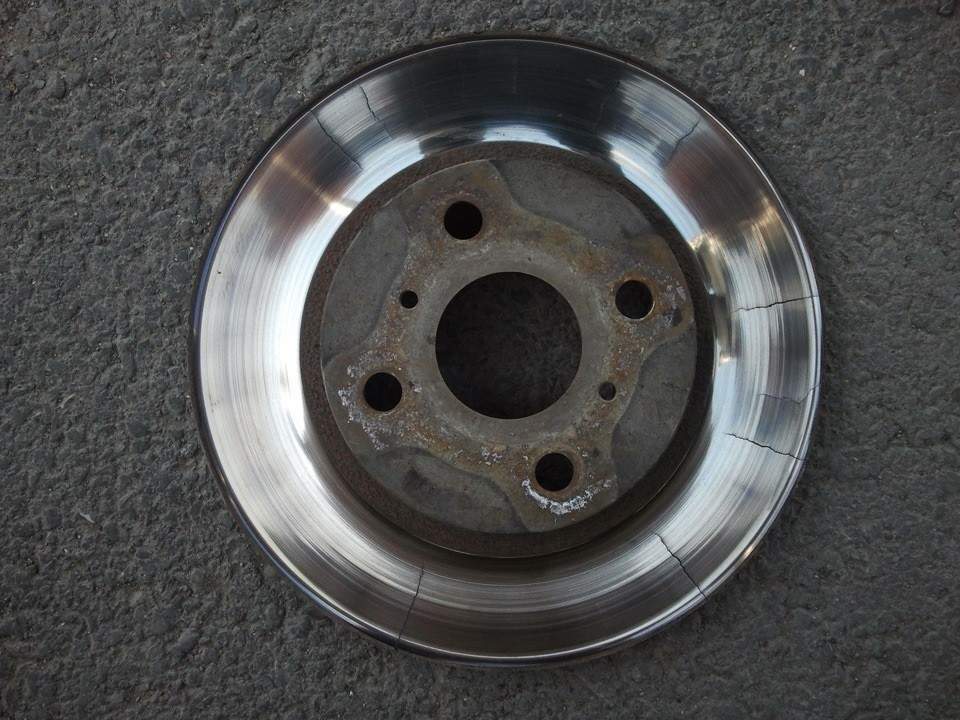

Он быстро перегревается и легко деформируется. На диске недопустимо малой толщины появляются трещины или сколы. Ездить на авто с поврежденными дисками небезопасно.

Для проверки толщины расходника используйте штангенциркуль или микрометр. В крайнем случае подойдет линейка. Полученные результаты сравните с рекомендуемыми. При измерениях учитывайте наличие буртика. Он может серьёзно повлиять на результат.

Какими бывают тормозные диски?

Наиболее простой конструкцией обладают невентилируемые изделия. Для их отливки используют чугун. Применение таких расходников оправдано на маломощных, тихоходных машинах. Диск быстро нагревается и медленно отводит тепло, поэтому неэффективен на современных автомобилях.

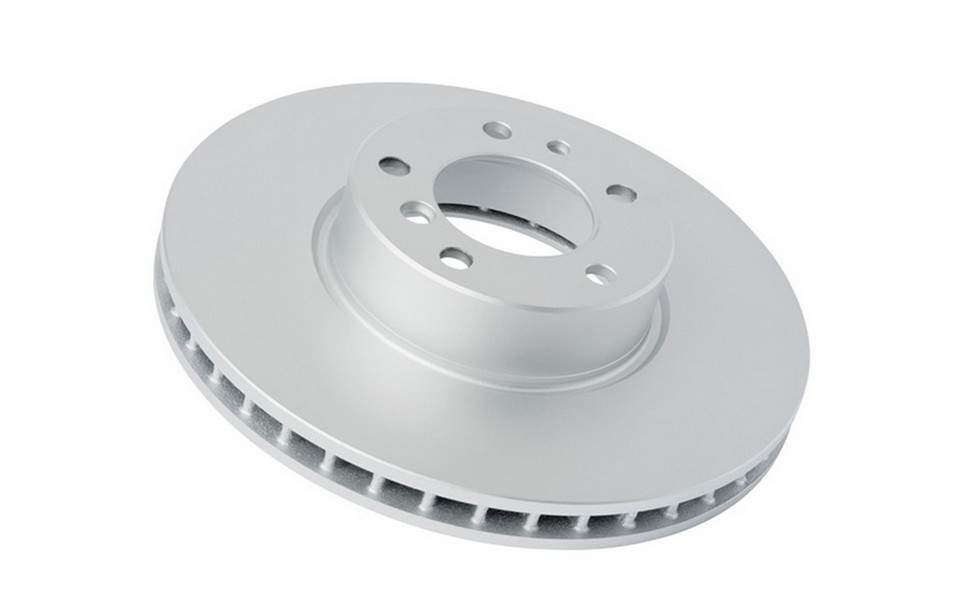

Конструкция вентилируемых тормозных дисков представляет собой 2 фрикционные части, между которыми есть перегородки с каналами для охлаждения. Каждый производитель использует свою схему расположения перегородок, стремится обеспечить быстрое рассеивание тепла и снизить риск появления трещин, деформаций.

Наибольшую популярность имеют вентилируемые тормозные диски.

Из-за перегрева в месте контакта колодок с ротором начинают обильно образовываться газы. Сцепление фрикционных частей ухудшается, а эффективность торможения значительно падает. Для устранения этого явления применяют перфорацию. Она может быть поверхностной или сквозной. Но с отверстиями колодки быстрее стираются, расходник теряет в прочности.

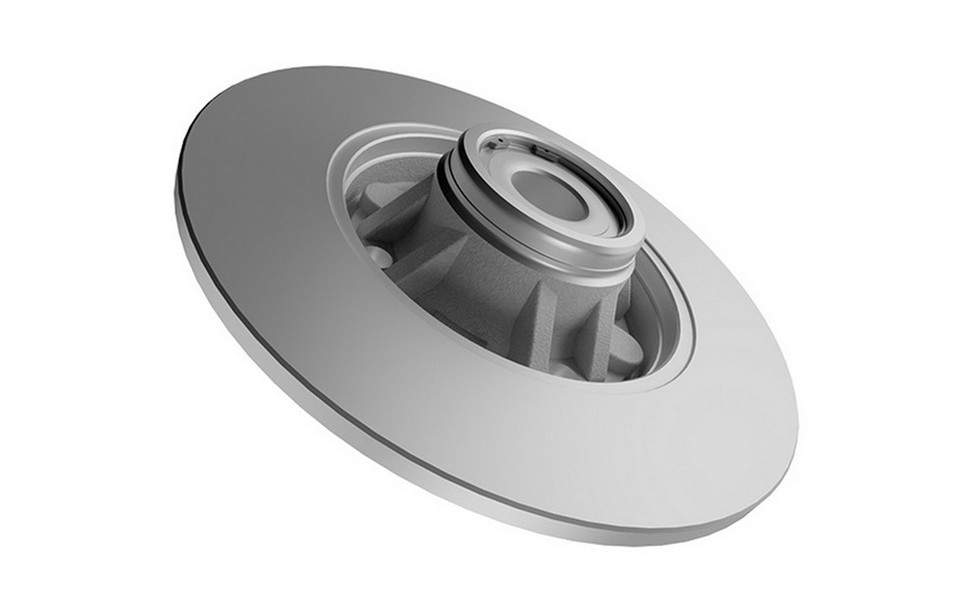

Существуют диски с встроенными подшипниками. Применяются они в основном на машинах французского производства. Машины с такими дисками приходится обслуживать реже. Снижается также риск неправильной вставки подшипника при сборке.

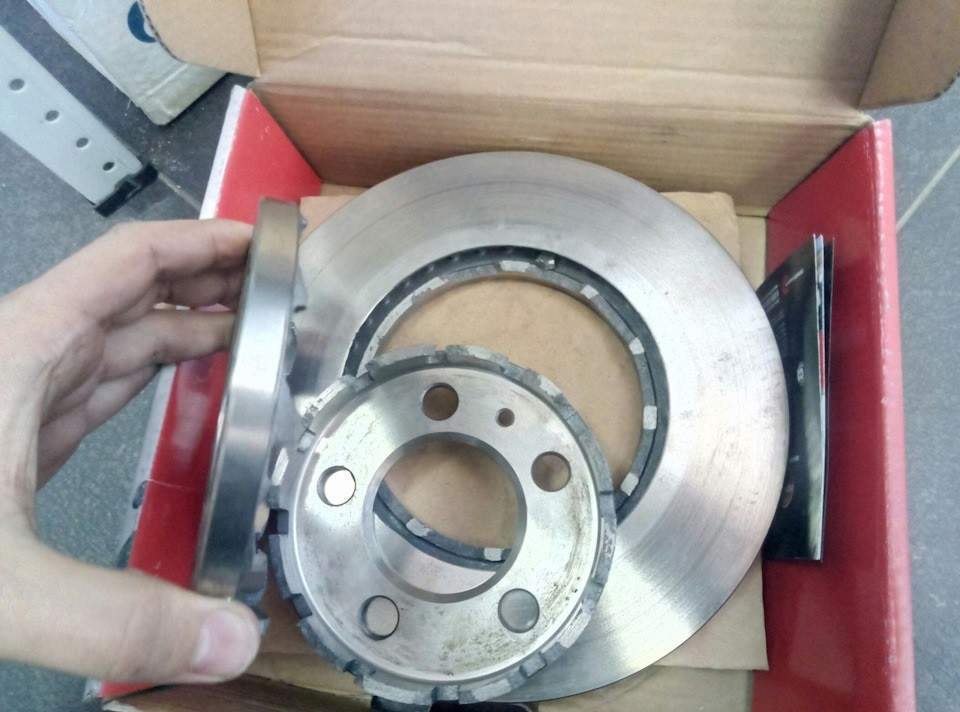

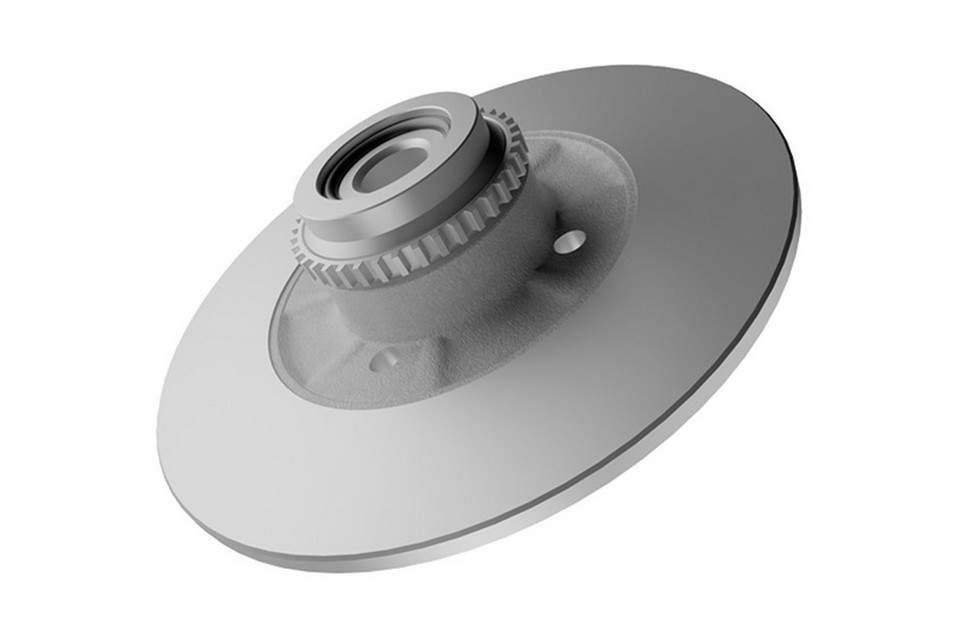

Для обеспечения работы системы АБС компании выпускают диски, которые имеют в своей конструкции импульсные кольца, обеспечивающие работу датчика вращения колеса. С такими расходниками проходить техобслуживание проще.

Сейчас появляются расходники с защитным покрытием. Такие роторы не только положительно влияют на внешний вид колес, но и уменьшают время, которое требуется на проведение монтажных работ. Не нужно смывать нанесенную на заводе защитную мастику или смазку.

Особое место занимают композиционные изделия. Двухкомпонентные расходники состоят из основания и фрикционной части, которые соединены при помощи заклепок. Такая конструкция снижает неподрессоренную массу автомобиля. Это положительно влияет на динамику машины, а также сокращает потребление горючего. Композиционные расходники обладают хорошей теплопроводностью, нет риска термической деформации.

Отлично себя показывают изделия, сделанные из углерод-керамики. Если денег хватает, лучше взять такие. Расходники устойчивы к нагреванию, редко деформируются при интенсивном использовании. Притом керамика намного легче чугуна.

Оригинал или подделка (и как отличить первое от второго)?

Можно запросто наткнуться на фальсификат. Неоригинальные изделия не соответствуют стандартам безопасности и качества. Подделка может разрушиться при первой же нагрузке. Автомобиль потеряет управляемость, а водитель угодит в аварию. Поэтому лучше избегать покупки фальсификата. Производители пытаются сделать свои комплектующие безопасными, наделяют оригинал отличительными признаками.

Первый важный критерий — качество коробки. Упаковка ор

ddcar.ru

Все про восстановление тормозных дисков — журнал За рулем

Повело тормозные диски? Стас Панин уверяет, что с этим можно справиться.

zast

Материалы по теме

Тормозные диски — дорогие расходники. Обычно их хватает на два комплекта колодок. Но бывает, что они обращают на себя внимание гораздо раньше — например, когда по причине резкого перепада температур возникает заметное биение. Проехал по луже после интенсивного торможения — вот диски и покоробило. Симптомы: вибрации на руле и педали тормоза, которые при замедлении порой переходят даже на кузов.

Прежде «кривые» диски получали отставку. Лишь отдельных счастливчиков выручали знакомые токари, имеющие станки для проточки. Лет пятнадцать назад автомастерские начали закупать соответствующее оборудование, но работу делали на кустарном уровне. Лишь с появлением новых станков дело вошло в более-менее цивилизованное русло. Проточка дисков обходится недорого — порой в несколько раз дешевле комплекта новых дисков.

Бить или не бить

Станки для проточки бывают двух видов, а устанавливают их непосредственно на ступицу тормозного диска. Те, что подороже, выполнены единым узлом и обеспечивают лучшую точность обработки; такой станок соединяют со ступицей через переходник. Устройства попроще имеют отдельный узел с резцами; они требуют больше времени на установку, а резцы монтируются на скобу тормозного суппорта.

05–3

Некоторые перекупщики стачивают с дисков только фаски. Свежих следов не останется после пары дней эксплуатации или простоя машины. Покупатель уже не сможет оценить выработку на ощупь и определить, сколько реально пробежал автомобиль.

Некоторые перекупщики стачивают с дисков только фаски. Свежих следов не останется после пары дней эксплуатации или простоя машины. Покупатель уже не сможет оценить выработку на ощупь и определить, сколько реально пробежал автомобиль.

Материалы по теме

В обоих случаях станок сам вращает ступицу: двигатель автомобиля не работает, коробка — в «нейтрали». Резцы постепенно смещаются по поверхностям диска — сродни граммофонной игле, но которая движется от центра пластинки. За один проход резцы снимают пару десятков микронов металла с каждой стороны. Далее их пе

www.zr.ru

Все что нужно знать про дисковые тормоза

Тормоза, что в жизни, что в автомобиле представляют собой наиглавнейшую составляющую безопасности. Немаловажно правильно анализировать их состояние и вовремя менять. На сегодняшний момент существуют два вида данного механизма: барабанные и дисковые тормоза. В первом случае основное торможение производит барабан, во втором, соответственно, диск.

На Санг Енг Актионах установлены и на передние, и на задние колеса, дисковые гидравлические тормоза. Рассмотрим устройство, а также главное отличие двух тормозных систем.

Составляющие тормозного механизма:

— суппорт;

— рабочий цилиндр;

— тормозная колодка;

— тормозной диск.

Суппорт – это скоба в чугунном или алюминиевом корпусе. Его крепят на поворотный кулак. Внутри корпуса суппорта находятся поршни. Именно они во время торможения давят на тормозные колодки и прижимают их к диску. Конструктив суппорта позволяет сделать его плавающим, тогда он имеет возможность перемещаться вдоль тормозного диска по горизонтальным направляющим.

На корпусе суппорта также можно найти цилиндр с внутренним поршнем. Скопившейся воздух удаляется прокачкой тормозов с помощью штуцера.

Тормозными колодками называют обычные металлические пластинки с фрикционными вкладышами для лучшего торможения. Они находятся по бокам тормозного диска.

Тормозной диск болтами крепится на саму ступицу колеса, с которой он одновременно и вращается.

Спецы своего дела делят дисковые тормоза еще на две группы по применяемым суппортам (скобам):

— плавающий суппорт;

— фиксированный суппорт.

Первый вариант предполагает, что скоба будет перемещаться по определенным направляющим, и будет иметь всего лишь один поршень для торможения. Второй вариант с фиксированной скобой имеет в механизме два поршня, расположенные с разных сторон от диска.

Дополнительные поршни подразумевают и дополнительное создаваемое тормозное усилие колодки к диску, тем самым улучшая и торможение всего автомобиля.

В обычных автомобилях применяются тормозные механизмы с плавающим суппортом. Они намного дешевле сложной системы с фиксированной скобой.

Тормоза с несколькими парами поршней применяются в гоночной индустрии для более мощных автомобилей.

Дисковые тормоза, как и любые другие тормоза, предназначены для уменьшения скорости движения автомобиля. Рабочий процесс дисковых тормозов можно описать примерно так:

  1. Система начинает работать, как только водитель нажмет на педаль тормоза. В первую очередь необходимо создать давление в тормозных трубках.
  2. Если тормоза с неподвижной скобой: под давлением жидкости поршни по обе стороны тормозного диска начинают прижимать к нему тормозные колодки. Если тормоза с плавающим суппортом, то давление взаимодействует и с поршнем, и с корпусом скобы. Перемещаясь по диску, суппорт прижимает к нему колодку с другой стороны.
  3. Зажатому между двух колодок диску ничего не остается, как тереться о них и снижать скорость вращения колес автомобиля.
  4. Как только водитель отпускает педаль тормоза, давление в трубках прекращается. Поршень и колодки принимают исходное положение и больше не оказывают сопротивление вращению колеса.

Тормозные диски изготавливают из:

— чугуна;

— нержавейки;

— карбона;

— керамики.

Как уже Вы, наверное, поняли чугунные диски – самые недорогие из приведенного списка. Помимо большого плюса в стоимости, они имеют отличные фрикционные качества и в процессе работы мало изнашиваются. На этом достоинства данного материала заканчиваются. Чугун боится резких скачков температуры: его коробит и трескает, что само-собой плохо для тормозов. Еще надо не забывать, что этот материал относится к разряду изрядно тяжелых и изрядно ржавеющих.

Тормозные диски из нержавейки проигрывают чугуну по фрикционным свойствам, зато они не боятся перепада температур.

Карбоновые диски относительно невелики по весу, с большим коэффициентом трения и рабочим диапазоном, что очень хорошо для тормозов. Проигрывают они лишь в цене. Да и нормально работать карбон начинают только после предварительного прогрева.

Стоимость карбоновых дисков соизмерима со стоимостью целого небольшого автомобиля!

Если сравнивать с карбоном, то керамические тормоза проигрывают ему по коэффициенту трения, но никто не отменяет другие преимущества:

— устойчивое состояние при повышенных температурах;

— износостойкость;

— невосприимчивость к коррозии;

— высокие прочностные характеристики;

— небольшая масса материала;

— большой срок эксплуатации.

Далее перечислю минусы керамических тормозов:

— большая цена;

— недостаточная работоспособность керамики при пониженных температурах;

— присутствие скрипа при работе.

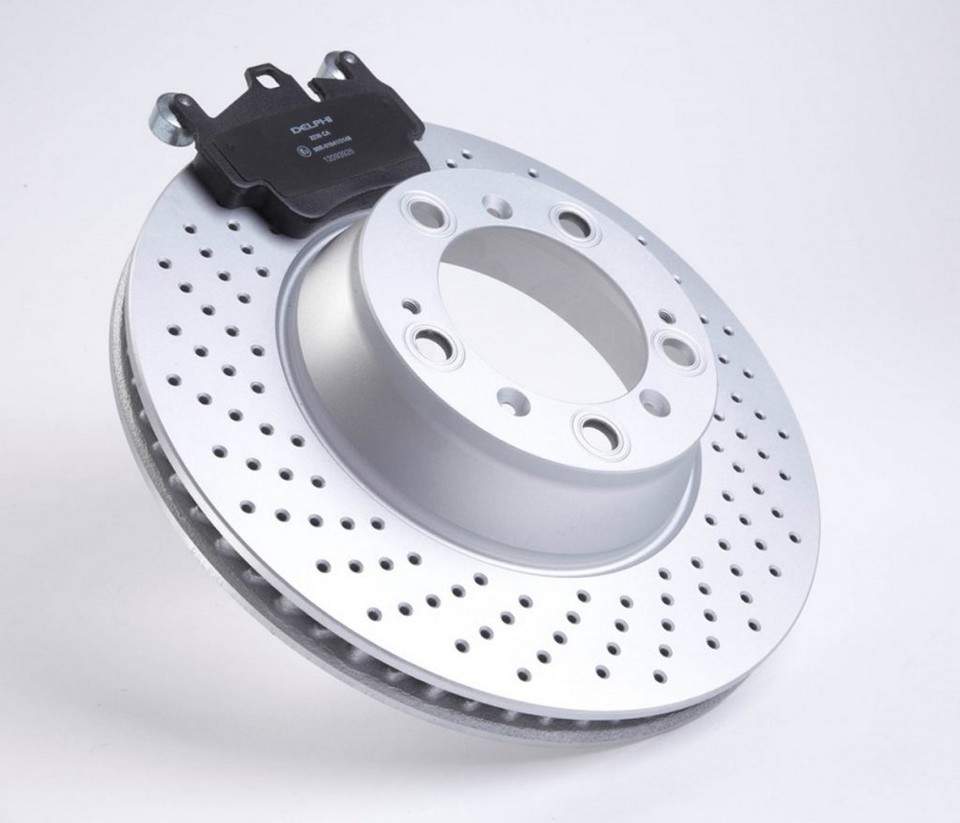

Тормозные диски делятся еще на вентилируемые и перфорированные.

Вентилируемые диски лучше отводят тепло с поверхности благодаря полостям между двух пластинок. Их применяют для материалов с рабочей температурой 200-300˚С.  Перфорированные диски отличаются специальными насечками на поверхности. Такая перфорация отводит продукты износа тормозных колодок и обеспечивает стабильное трение.

Фрикционные накладки тормозных колодок изготавливают из различных материалов. Вот в зависимости от них колодки бывают:

—  асбестовые;

— безасбестовые;

— органические.

Асбестовые колодки применяются редко. Они вредны для здоровья человека, поэтому их замена требует определенных условий для безопасности. Стоимость безасбестовых колодок варьируется в зависимости от компонента, который применяется в роли армирования: сталь, медь и т.д.

Органические колодки – это наилучший вариант из представленных на рынке. Они обладают превосходными тормозными свойствами. Правда стоит учесть, что органические волокна отнюдь недешевы.

Эксплуатация дисков

Большую роль при износе тормозных дисков влияет стиль и особенности вождения автомобилем. После пройденного километража немало важно и качество дорожного покрытия. Износостойкость тормозов также зависит качества и материала изготовления диска.

Тормозная система у Ssang Yong Actyon

Необходимая для торможения толщина диска определяется в зависимости от марки и модели автомобиля. Ведь тормоза должны останавливать автомобиль по нормативным значениям, не зависимо от массы и мощности.

Толщина переднего тормозного диска варьируется от 22 до 25 мм, для заднего допускается меньше – от 7 до 10 мм.

Кроме параметров самого диска, существуют несколько факторов указывающих о необходимости замены тормозов или хотя бы их диагностики:

— толчки при торможении;

— явные механические недочеты;

— ухудшение тормозных характеристик;

— недостаточный уровень рабочей жидкости.

Эксплуатация колодок

Те факторы, которые оказывают влияние на изнашивание тормозных дисков, также взаимодействуют и с колодками. На передних колесах они изнашиваются быстрее, чем на задних, так как основная нагрузка ложиться именно на перед автомобиля. В случае замены колодки меняют по осям – на всех передних или задних колесах.

Неравномерность в износе тормозных колодок может быть связан с неисправностью рабочих цилиндров, и, соответственно, подаваемом ими различном давлении на тормоза. Разница толщины накладки колодок в 1,5-2 мм говорит о неполадках в системе.

Перечислим способы распознавания, при которых необходима замена тормозных колодок:

— При визуальном осмотре. Толщина фрикционной накладки 2-3 мм считается недостаточной.

— Механический способ. Колодки могут иметь специальные металлические пластины, которые при истирании накладок до 2-2,5 мм будут соприкасаться с диском и издавать неприятный скрежет.

— Электронный способ. На тормозную колодку устанавливают датчик износа, который при соприкосновении с диском замкнет цепь, и на приборной панели тут же загорится индикатор.

Рассмотрим, какие преимущества имеются у дисковых тормозов:

  • Работу дисковых тормозов не затрудняет попадание воды или грязи;
  • Дисковым тормозам не страшны повышения температуры;
  • Они могут иметь более эффективное охлаждение;
  • Малогабаритны;
  • Имеют небольшой вес;
  • Дисковые тормоза просты в обслуживании.

Основными недостатками тормозов на основе диска можно назвать их высокую стоимость и меньшую эффективность при торможении, чем у барабанных аналогов.

actyon.info

Самые крутые тормозные диски (6 фото)

Реальная «тачка на прокачку»!)
Цитирую источник:
Вчера клиент пригнал Гр.Маркиза, только купленного, и попросил сделать диагностику подвески и… тормозов, самого его всё устраивало, но продавец сказал «что-то не очень сзади», потому проверьте на всякий случай. Диагност подвесил машину и начал осмотр…..оглядел машину снаружи, задумался, залез под неё и направил переноску на внутреннюю сторону левого колеса. Мне показалось, что смотреть туда больше трех минут уже слишком и я подошел поинтересоваться в чём дело….. Таких супермегапафосных перфорированно-вентилируемых дисков нам ещё не попадалось….



Самые крутые тормозные диски (6 фото)



Самые крутые тормозные диски (6 фото)



Самые крутые тормозные диски (6 фото)



Самые крутые тормозные диски (6 фото)



Самые крутые тормозные диски (6 фото)



Самые крутые тормозные диски (6 фото)
