Приспособление для притирки клапанов на дрель


Как делать притирку клапанов правильно и что для этого нужно

Притирка клапанов своими руками — несложная процедура при условии, что автовладелец до этого имел опыт выполнения ремонтных работ.

Для проведения притирки седел клапанов понадобится ряд инструментов и материалов, среди которых притирочная паста, устройство для демонтажа клапанов, дрель (шуруповерт), керосин, пружина, по диаметру проходящая в отверстие седла клапана. По времени притирка клапанов двигателя — процедура достаточно затратная, поскольку для ее выполнения необходимо произвести демонтаж головки блока цилиндров.

Содержание

Что такое притирка и для чего она нужна

Притирка клапанов — это процесс, обеспечивающий идеальное прилегание впускного и выпускного клапана в цилиндрах двигателя на их посадочных местах (седлах). Обычно притирка выполняется при замене клапанов на новые, или же после выполнения капитального ремонта двигателя. В идеале притертые клапана обеспечивают максимальную герметичность в цилиндре (камере сгорания). Это, в свою очередь, обеспечивает высокий уровень компрессии, коэффициент полезного действия мотора, его нормальную работу и технические характеристики.

Другими словами, если не притереть новые клапана, то часть энергии сгоревших газов, будет безвозвратно потеряна вместо того, чтобы обеспечить должную мощность двигателю. При этом наверняка увеличится расход топлива, а мощность мотора однозначно уменьшится. Некоторые современные автомобили оборудованы системой автоматического контроля за формой клапанов. Она попросту стачивает клапан, поэтому необходимость в ручной притирке отпадает.

Что необходимо для притирки

Процесс притирки выполняется при демонтированной головке блока цилиндров. Поэтому кроме инструментов для притирки клапанов автовладельцу также понадобится инструмент для демонтажа ГБЦ. Как правило, это обычные слесарные ключи, отвертки, ветошь. Однако также желательно иметь и динамометрический ключ, который понадобится на этапе обратного монтажа головки на место. Необходимость в нем возникает, поскольку крепежные болты, держащие головку на ее посадочном месте, должны быть закручены с определенным моментом, который как раз и можно обеспечить лишь при помощи динамометрического ключа. В зависимости от того, какой будет выбран способ притирки клапанов — ручной или механизированный (о них немного позже), отличается и набор инструментов для работы.

Непосредственно для выполнения притирки клапанов автовладельцу понадобится:

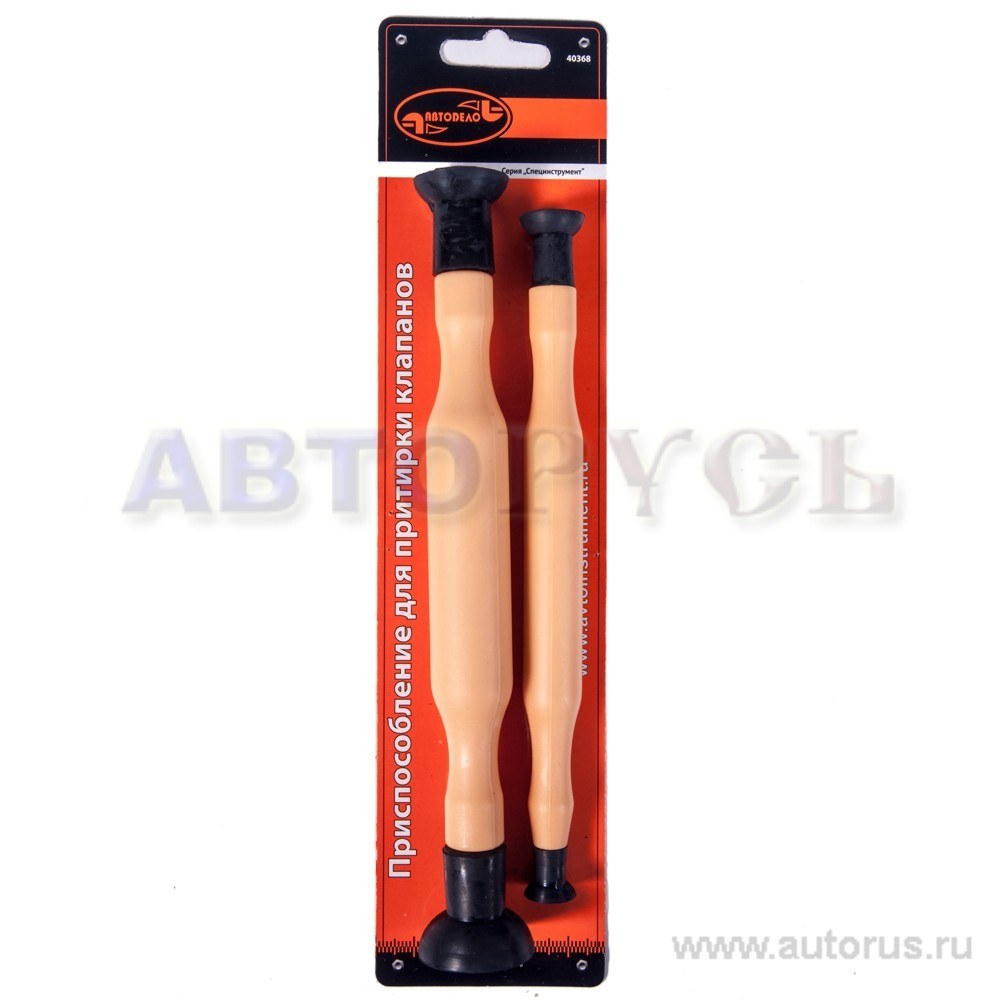

  • Ручной держатель клапана. В автомагазинах или автомастерских имеются в продаже уже готовые такие изделия. Если вы по каким-либо причинам не хотите или не можете купить подобный держатель, то его можно изготовить самостоятельно. Как его сделать, рассказано в следующем разделе. Ручной держатель клапана используется при ручной притирке клапанов.
  • Паста для притирки клапанов. В большинстве случаев автовладельцы покупают уже готовые составы, поскольку в настоящее время этих средств в автомагазинов достаточно много, в том числе по разным ценам. В крайнем случае можно сделать подобный состав и самостоятельно из абразивной стружки.
  • Дрель или шуруповерт с возможностью реверса (для выполнения механизированной притирки). Как правило, притирка выполняется в обе стороны вращения, поэтому дрель (шуруповерт) должна вращаться как в одну, так и в другую стороны. Также можно воспользоваться ручной дрелью, которая сама по себе может вращаться в одном и другом направлении.
  • Шланг и пружинка. Эти устройства необходимы для выполнения механизированной притирки. Пружинка должна иметь невысокую жесткость, и диаметр на два-три миллиметра больше диаметра стержня клапана. Аналогично и шланг, чтобы его можно было впритык надеть на стержень. Также для его закрепления можно воспользоваться маленьким хомутом. Еще необходим какой-нибудь недлинный металлический стержень по диаметру аналогичный стержню поршня, чтобы он также впритирку подходил для резинового шланга.
  • Керосин. Его используют в качестве очистителя и впоследствии для проверки качества выполненной притирки.
  • «Шарошка». Это специальное приспособление, предназначенное для снятия поврежденного металла в посадочном гнезде клапана. Такие приспособления продаются в готовом виде в автомагазинах. В настоящее время в автомагазинах можно найти эту деталь практически для любого двигателя (тем более для распространенных автомобилей).
  • Ветошь. Впоследствии с ее помощью нужно будет вытереть насухо обработанные поверхности (заодно и руки).
  • Растворитель. Нужен для очистки рабочих поверхностей.
  • Скотч. Является нужной составляющей при выполнении одного из методов механизированной очистки.
Приспособление для притирки клапанов

Если у автовладельца нет возможности/желания покупать заводское приспособление для притирки клапанов своими руками (вручную), аналогичное устройство можно сделать самостоятельно с помощью подручных средств. Для этого понадобится:

  • Металлическая трубка с полостью внутри. Ее длина должна составлять около 10…20 см, а диаметр внутреннего отверстия трубки должен быть на 2…3 мм больше, чем диаметр стержня клапана двигателя.
  • Электродрель (или шуруповерт) и сверло по металлу диаметром 8,5 мм.
  • Контактная или газовая сварка.
  • Гайка и болт диаметром 8 мм.

Алгоритм изготовления устройства для притирки клапанов будет следующим:

  • С помощью дрели на расстоянии около 7…10 мм от одного из краев необходимо просверлить дырку указанного выше диаметра.
  • С помощью сварки необходимо приварить гайку ровно над просверленным отверстием. При этом работать нужно аккуратно, чтобы не повредить резьбу на гайке.
  • Вкрутить болт в гайку так, чтобы его край достал внутренней поверхности противоположной от отверстия стенки трубки.
  • В качестве рукоятки для трубки можно либо загнуть противоположный кусок трубы под прямым углом, либо же доварить еще один кусок трубы или любой другой металлической детали, похожей по форме (прямой).
  • Выкрутить болт обратно, а в трубку вставить стержень клапана, и с помощью болта зажать его крепко с помощью гаечного ключа.

В настоящее время подобное приспособление заводского изготовления можно найти во многих интернет-магазинах. Однако проблема заключается в том, что цена на них явно завышена. Но если автовладелец не хочет выполнять процедуру изготовления самостоятельно — можно вполне купить приспособление для притирки клапанов.

Методы притирки клапанов

Способов притирки клапанов на самом деле существует два — ручной и механизированный. Однако ручная притирка — процесс трудоемкий и затратный по времени. Поэтому лучше пользоваться так называемым механизированным методом, с использованием дрели или шуруповерта. Однако разберем один и другой метод по порядку.

Вне зависимости от выбранного метода притирки в первую очередь необходимо выполнить демонтаж клапанов из головки блока цилиндров (она должна быть также предварительно демонтирована). Чтобы извлечь клапана из направляющих втулок головки блока цилиндров необходимо снять пружины клапанов. Для этого пользуются специальным приспособлением, после чего вынуть из тарелок пружин «сухари».

Ручной метод притирки

Чтобы выполнить притирку клапанов двигателя автомобиля, необходимо следовать приведенному ниже алгоритму:

  • После демонтажа клапана необходимо хорошенько очистить его от нагара. Для этого лучше воспользоваться специальными чистящими средствами, а также абразивной поверхностью с тем, чтобы тщательно убрать с поверхности налет, смазку, грязь.
  • Нанести на фаску клапана сплошной тонкий слой притирочной пасты (для начала используют крупнозернистую пасту, а потом — мелкозернистую).
  • В случае, если используется описанное выше самодельное приспособление для притирки, то его необходимо вставить клапан в его седло, перевернуть головку блока цилиндров, и надеть держатель на стоящий в клапанной втулке и смазанный притирочной пастой клапан. Далее нужно закрутить болт с тем, чтобы закрепить клапан в трубе как можно крепче.
  • Потом нужно вращать притирочное приспособление вместе с клапаном попеременно в обе стороны на половину оборота (примерно на ±25°). Через одну-две минуты необходимо поворачивать клапан на 90° по или против часовой стрелки, повторять обратно-поступательные движения по притирке. Клапан необходимо притирать, периодически прижимая его к седлу, а потом отпуская, повторять процедуру циклически.
  • Ручную притирку клапанов необходимо выполнять до появления на фаске матово-серого ровного однотонного пояска. Его ширина составляет около 1,75…2,32 мм для впускных клапанов, и 1,44…1,54 мм для выпускных клапанов. После притирки матово серый поясок соответствующего размера должен появиться не только на самом клапане, но и на его седле.
  • Другим признаком, по которому можно косвенно судить, что притирку можно заканчивать, является изменение звука процедуры. Если в начале притирания он будет чисто «металлическим» и громким, то ближе к концу звук будет более приглушенным. То есть, когда трется не металл по металлу, а металл по матовой поверхности. Обычно процесс притирки занимает 5…10 минут (зависит от конкретной ситуации и состояния клапанного механизма).
  • Обычно притирку выполняют с использованием паста разной зернистости. Сначала используют крупнозернистую пасту, а потом — мелкозернистую. Алгоритм их использования одинаковый. Однако вторую пасту можно использовать лишь после того, как будет хорошо зашлифована и затвердеет слой первой пасты.
  • После выполнения притирки необходимо тщательно протереть непосредственно клапан и его седло чистой ветошью, а также можно промыть поверхность клапана с тем, чтобы удалить с его поверхности остатки притирочной пасты.
  • Проверить качество притирки путем проверки концентричности расположения тарелки клапана и его седла. Для этого необходимо нанести на фаску головки клапана тонкий слой графита карандашом. Далее помеченный клапан нужно вставить в направляющую втулку, слегка прижать к седлу, после провернуть. По полученным следам графита можно судить о концентричности расположения клапана и его седла. Если притирка хорошая, то от одного поворота клапана все нанесенные черточки сотрутся. Если этого не произошло — притирку необходимо повторить до выполнения указанного условия. Однако полную проверку выполняют другим методом, описанным ниже.
  • По завершении выполнения притирки клапанов все рабочие поверхности деталей промывают керосином с целью удаления остатков притирочной пасты и грязи. Ножку клапана и втулку смазывают моторным маслом. Далее клапана устанавливают на их посадочные места в головке блока цилиндров.

В процессе притирки клапанов необходимо избавиться от следующих типов дефектов:

  • Нагар на фасках, не приведший к деформации фаски (клапана).
  • Нагар на фасках, приведший к деформации. В частности, на их конической поверхности появилась ступенчатая поверхность, а сама фаска стала круглой.

Обратите внимание, что если в первом случае клапан можно просто притереть, то во втором нужно обязательно выполнить его проточку. В некоторых случаях притирка выполняется в несколько этапов. Например, грубая притирка проводится до тех пор, пока на поверхности обрабатываемой детали не будут удалены все раковины и царапины. Зачастую для притирки используют пасту с разным уровнем зернистости. Крупный абразив предназначен для удаления значительных повреждений, а мелкий — для доводки. Соответственно, чем более мелкий абразив применяется — тем качественнее считается притирка клапанов. Обычно пасты имеют номера. Например, 1 — чистовая, 2 — черновая. Нежелательно попадание абразивной пасты на другие элементы клапанного механизма. Если же она попала туда — смойте ее керосином.

Притирка клапанов дрелью

Притирка клапанов с помощью дрели — наиболее оптимальный вариант, с помощью которого можно сэкономить время и силы. Его принцип аналогичен ручной притирке. Алгоритм его выполнения следующий:

  • Взять подготовленный металлический стержень и надеть на него резиновый шланг подходящего диаметра. Для лучшего закрепления можно воспользоваться хомутом соответствующего диаметра.
  • Упомянутый металлический стержень с прикрепленным резиновым шлангом закрепить в патроне электродрели (или шуруповерта).
  • Взять клапан и надеть на его стержень пружинку, после чего установить его на посадочное место.
  • Немного выдвинув клапан из головки блока цилиндров, нанести на его фаску небольшое количество притирочной пасты по периметру его тарелки.
  • Вставить стержень клапана в резиновый шланг. При необходимости также воспользоваться для лучшего крепления хомутом соответствующего диаметра.
  • На низких оборотах дрели начать притирать клапан на его посадочном месте. При этом нужно двигать его вперед-назад, в чем, собственно, и будет помогать установленная пружина. После нескольких секунд вращения в одну сторону нужно переключить дрель на реверс, и вращать ее в противоположную сторону.
  • Процедуру выполнять аналогично, до появления матового пояска на корпусе клапана.
  • По завершении притирки тщательно вытереть клапан от остатков пасты, желательно с помощью растворителя. Причем удалять пасту нужно не только с фаски клапана, но и с его седла.
Притирка новых клапанов

Существует еще один притирки новых клапанов на головке блока цилиндров. Алгоритм его выполнения следующий:

  • С помощью смоченной в растворителе ветоши необходимо удалить грязь и налет на фасках всех новых клапанов, а также на их седлах (посадочных местах). Важно, чтобы их поверхности были чистыми.
  • Взять кусочек двустороннего скотча и наклеить его тарелку притираемого клапана (вместо двустороннего скотча можно взять обычный, но предварительно сделав из него кольцо и сжав до плоского состояния, тем самым превратив в двусторонний).
  • Смазать кончик стержня машинным маслом, и установить его на посадочное место, где предполагается выполнить притирку устройства.
  • Взять любой другой клапан аналогичного диаметра и вставить в патрон шуруповерта или дрели.
  • Совместить тарелки двух клапанов, чтобы они с помощью скотча склеились между собой.
  • Несильно надавливая на дрель или шуруповерт на малых оборотах начать притирку. Электроприбор будет вращать один клапан, а тот, в свою очередь, будет передавать вращательные движения на притираемый клапан. Вращение должно быть как прямым, так и реверсным.
  • Признаки окончания процедуры аналогичны описанным выше.

Обратите внимание, что многие современные автомобильные двигатели не поддаются притирке клапанов. Это связано с тем, что они выполнены из алюминия, и при значительном повреждении элементов двигателя возникает риск частой замены клапанов. Поэтому владельцам современных иномарок имеет смысл дополнительно уточнить эту информацию или лучше обратиться за помощью в автосервис.

Помните, что после притирки нельзя менять клапана местами, поскольку притирка выполняется для каждого клапана индивидуально.

Как проверить притирку клапанов

По окончании выполнения притирки клапанов обязательно нужно выполнить проверку качества притирки. Это можно сделать одним из двух методов.

Метод первый

Описанный ниже способ наиболее является наиболее распространенным, однако он не всегда покажет правильный результат со 100% гарантией. Также его невозможно использовать для проверки качества притирки клапанов у двигателей, оснащенных клапаном EGR.

Так, для выполнения проверки необходимо положить головку блока цилиндров на бок, таким образом, чтобы отверстия колодцев, к которым присоединяются коллекторы, «смотрели» вверх. Соответственно, клапана будут располагаться в горизонтальной плоскости, а их крышки будут расположены вертикально. Перед выполнением проверки выполненной притирки клапанов необходимо с помощью компрессора осушить выходы клапана, чтобы обеспечить наглядность возможного вытекания топлива из-под них (то есть, чтобы вертикальная стенка была сухая).

Далее необходимо в вертикально расположенные колодцы заливать бензин (а еще лучше керосин, поскольку он обладает лучшей текучестью). Если клапана обеспечивают герметичность, то из-под них залитый керосин не будет просачиваться. В случае, если же топливо даже в малых количествах просачивается из-под клапанов — необходимо выполнить дополнительную притирку или другие ремонтные работы (зависит от конкретной ситуации и диагностики). Преимущество этого метода заключается в простоте его выполнения.

Однако такой метод имеет и свои недостатки. Так, с его помощью невозможно проверить качество притирки клапанов при работе двигателя под нагрузкой (просачивание газов под нагрузкой). Также его нельзя использовать для двигателей, оснащенных клапаном ЕГР, поскольку их конструкция подразумевает наличие в одном или нескольких цилиндрах соответствующих клапанов, через которые топливо и выльется наружу. Поэтому проверить герметичность данным способом не получится.

Метод второй

Второй метод проверки качества притирки клапанов является универсальным и наиболее достоверным, поскольку позволяет проверить прохождения газов через клапана под нагрузкой. Для выполнения соответствующей проверки необходимо расположить головку блока цилиндров «вверх ногами», то есть, таким образом, чтобы выходы (отверстия) клапанов были сверху, а отверстия колодцев коллекторов — сбоку. Далее нужно налить небольшое количество топлива (в данном случае неважно, какое именно, и даже неважно его состояние) в полость выхода клапанов (своеобразная тарелка).

Взять воздушный компрессор и с его помощью подать в боковой колодец струю сжатого воздуха. Причем необходимо подавать сжатый воздух как в отверстие впускного коллектора, так и в отверстие выпускного коллектора. Если притирка клапанов была выполнена качественно, то из-под них не будут выходить пузырьки воздуха даже под нагрузкой, которую обеспечивает компрессор. Если же имеют место воздушные пузырьки — значите, герметичности нет. Соответственно, притирка была выполнена некачественно, и необходимо выполнить доработку. Описанный в данном разделе метод является чрезвычайно эффективным и универсальным, его можно использовать для любых двигателей.

Заключение

Притирка клапанов — несложная процедура, с которой может справиться большинство автовладельцев, особенно имеющих навыки ремонтных работ. Главное при этом иметь соответствующие инструменты и материалы. Пасту для притирки можно сделать самостоятельно, или же купить уже готовую. Однако второй вариант предпочтительнее. Для проверки качества выполненной притирки желательно использовать воздушный компрессор, обеспечивающий проверку просачивания газов под нагрузкой, это более качественный подход.

Спрашивайте в комментариях. Ответим обязательно!

Притирка клапанов своими руками, видео, фото, используемые приспособления и инструменты

Такая операция, как притирка клапанов входит в перечень работ по капитальному ремонту двигателя.

Направлена она на обеспечение как можно плотной посадки тарелки клапана к седлу, тем самым по максимуму снижая возможность пропускания топлива в цилиндры или прорыв выхлопных газов.

Про нагар

После длительной эксплуатации автомобиля на поверхностях фаски клапана и седла оседает нагар, появляются микрораковины, задиры.

В итоге пятно контакта между поверхностями уменьшается, клапан неплотно прилегает к седлу, из-за чего он начинает пропускать и у двигателя снижается компрессия.

Для удаления нагара, раковин, задиров и применяется притирка клапанов, вследствие чего восстанавливается пятно контакта между клапаном и седлом.

Помимо выполнения данной операции в рамках капитального ремонта притирку клапанов проводят еще в ряде случаев.

Так, данные работы проводят:

  1. При подгорании клапана или седла;
  2. При прогорании тарелки клапана;
  3. При замене их в случае повреждения, в общем, всегда, когда возникли проблемы с данными элементами.

Требуемый инструмент

Работы по притирке клапанов не особо сложные, но выполнение их занимает длительное время, особенно, если делать это своими руками.

На автомобиле выполнить их невозможно, придется частично разбирать силовую установку, а именно снимать головку блока цилиндров.

Поэтому при решении произвести притирку клапанов сразу следует позаботиться о наличии новой прокладки ГБЦ.

Из инструментов для выполнения этой операции понадобится:

  • Набор ключей и головок;
  • Приспособление для разсухаривания клапанов;
  • Приспособление для выполнения притирки;
  • Пасты для притирки;
  • Ветоши;
  • Керосин.

Приспособления для выполнения работ, пасты для притирки

Пройдемся по приспособлениям для клапанов.

Для вытаскивания сухарей, которыми удерживается головка клапана в посадочной тарелке, есть специальные приспособления.

Конструкций их много, описывать все не будем. Отметим только, что все они действуют по одному принципу.

Этим приспособлением пружины клапана сжимаются, тарелка крепления клапана опускается вниз, высвобождая сухари, и они извлекаются.

Но можно поступить и простым методом. Потребуется отрезок трубки, по диаметру чуть меньше тарелки крепления.

Эту трубку наставляют на тарелку резко по ней бьют молотком. Из-за удара пружины сжимаются, тарелка проседает и сухари выскакивают.

При этом лучше отверстие с той стороны, по которой будет наноситься удар, чем-нибудь закрыть, чтобы через него не вылетели сухари.

Теперь о приспособлении для притирки.

Его можно приобрести, обычно такое приспособление состоит из гаечного зажима, штанги и воротка.

Но можно сделать его и самому. Для этого понадобится стержень диаметром, равным диаметру клапана. К нему приваривается вороток так, чтобы получилась Т-образная конструкция.

С другой от воротка стороны на стержень одевается отрезок резиновой трубки.

1 – металлический стержень диаметром 5 – 8 мм, в зависимости от диаметра стержня клапана, 2 – резиновая трубка, 3 – зажимные хомуты.

Внутренний диаметр трубки нужно выбирать такой, чтобы она плотно садилась на стержень.

Понадобится также еще один хомут, им будет зажиматься край резиновой трубки, который будет одеваться на стержень клапана.

Пасты.

Для притирки клапанов одних приспособлений мало, так как данная операция производится с применением специальных паст.

Найти их несложно, можно приобрести как дешевые притирочные пасты, так и весьма дорогие.

Для притирки лучше приобретать комплекты, состоящие из двух паст или же просто две пасты – для первичной черновой обработки и для вторичной чистовой.

Возможно также понадобиться применение шарошки. Она представляет собой конусную головку для дрели с вставленными в нее резцами по металлу.

Используют ее для того, чтобы обработать поврежденную поверхность седла.

Процесс притирки



Вначале снимаем с двигателя головку. Далее с головки снимается распредвал, регулировочные шайбы или гидрокомпенсаторы.

Следующим этапом является разсухаривание клапанов. Для этого применяют либо приспособление, либо же они выбиваются проставкой.

После этого снимаются крепежные тарелки и пружины. Сам клапан извлекается из головки для оценки его состояния и состояния седла.

Если он не имеет следов подгорания и не изогнут его стержень, то менять его необязательно, он подойдет и для дальнейшего использования.

Седло тоже нужно осмотреть на наличие следов подгорания. Если следы подгорания седла имеются, его поверхность вначале обрабатывается шарошкой.

После удостоверения, что подгорания на поверхностях нет, начинают процесс притирки.

Для этого на фаску клапана наносится немного пасты для первичной обработки.

Далее он ставится на место, а на его стержень надевается приспособление для притирки. Если оно самодельное, то резиновую трубку на стержне нужно зажать хомутом.

Затем приспособлением клапан поджимается к седлу и начинается притирка.

Для этого за вороток клапан проворачивается на 180 град., после проворачивается в обратную сторону. Такими движениями и производиться притирка.

На обработку поверхности одним типом пасты уходит примерно 5-7 мин. времени.

Периодически положение клапана меняется. То есть, его нужно провернуть примерно на 90 град. от крайнего положения при притирке, после чего снова продолжается процесс с проворотом его на 180 град. и возвратом обратно.

Механизировать процесс путем использования дрели с насадкой на стержень клапана не желательно.

Дрели обычно имеют большие обороты, поэтому при притирке ею существует вероятность перегрева седла и фаски клапана.

В таком случае лучше подойдет шуруповерт. Но круговое движение, которое будет обеспечиваться дрелью или шуруповертом, при притирке не рекомендуется, данную операцию лучше производить путем полуоборота клапана с последующим проворотом в обратную сторону, то есть ручную притирку.

После притирки черновой пастой, поверхности тщательно очищаются ветошью, чтобы удалить остатки пасты.

Затем на фаску клапана наноситься паста для чистовой обработки и процесс притирки повторяется.

Успешным результатом проведенной притирки будет являться равномерный серый матовый цвет притираемых поверхностей без каких-либо следов раковин или царапин.

Так по одному притираются все клапаны как впускные, так и выпускные. Особой разницы в том, на каком двигателе автомобиля выполняется данная операция — нет.

Процесс притирки клапанов одинаков как для ВАЗ-2106, так и для ВАЗ-2109 и более поздних моделей.

Разницу в сложности работ у этих авто может составлять разве что процесс снятия ГБЦ, подготовка к притирке, ну и удобства доступа приспособлением к клапанам из-за несколько отличающихся форм головки блока цилиндров.

Проверка качества притирки

После притирки всех клапанов рекомендуется провести проверку плотности прилегания их к седлам.

Для этого сначала нужно все клапаны установить на место, установить пружины с крепежными тарелками и засухарить их.

Вот здесь уже без приспособления для разсухаривания не обойтись.

Далее головка устанавливается на ровную поверхность тарелками клапанов вверх.

В камеры сгорания наливается керосин, поскольку он обладает высокой текучестью. Уровень его замеряется и ГБЦ оставляется на сутки.



Если по прошествии времени уровень керосина не снизился или снизился очень незначительно – притирка выполнена хорошо и можно двигатель собирать.

Также читайте по каким причинам на двигателях гнет клапана.

Если же замечена утечка керосина, операция по притирке клапанов производится еще раз, но только тех, на которых отмечена утечка.

Слесарный инструмент для автосервиса и промышленных предприятий — Профессиональный автоинструмент

Каталог специнструмента Приспособления для притирки клапанов в ассортименте «ГаражТулс».

Мы сравнили четыре наиболее популярных приспособления для притирки клапанов ДВС. Рассказываем и показываем!

LICOTA ATA-0003B

Приспособление для притирки клапанов 5/8″, 13/16″

Купить

LICOTA ATA-0003A

Приспособление для притирки клапанов 1″-1/8″, 1″-3/8″

Купить

LICOTA ATA-1401

Приспособление для притирки клапанов пневматическое

Купить

LICOTA ATA-1100

Машинка для притирки клапанов пневматическая

Купить

Идет приготовление к испытаниям. Ждем головку блока цилиндров.

В качестве подопытного досталась ГБЦ от BMW.

Все участники вместе с ГБЦ (ниже список, слева-направо)

Устройства для притирки клапанов двигателя, участвующие в сравнении:

  • Электрическая дрель. Притирка клапанов дрелью — технология, вызывающая самое большое количество споров на тему правильности использования.
  • Приспособление для притирки клапанов своими руками.
  • Пневмоинструмент для притирки клапанов вращением.
  • Пневмомашинка для притирки клапанов пристукиванием.

Какое из этих приспособлений быстрее, эффективнее, выгоднее, правильнее — лучше всех остальных? Какую притирку клапанов выбрать? Сейчас мы будем это выяснять.

Способ №1: с помощью дрели

Способ с дрелью получил распространение ввиду отсутствовавшего ранее инструмента для притирки.

Сначала подбирается подходящий по размеру шланг

Один конец крепится на стебель (стержень) клапана, другой — на дрель.

На клапан и седло наносится необходимое количество притирочной пасты, клапан устанавливается на свое место в ГБЦ.

Если используется присоска, ее устанавливают на тарелку клапана.

Существуют рекомендации, согласно которым инструмент обязательно должен работать на малых оборотах — предпочтение следует отдавать низкооборотной дрели или шуруповерту. Отпускайте курок дрели при соприкосновении клапана с седлом, касание должно производиться при сбросе. Не надо прикладывать никаких усилий, это значительно повышает риск неправильной притирки.

Притирка клапана к седлу при помощи электрической дрели

Полезный совет. Очень важно использовать минимальное количество притирочной пасты. Сама паста бывает разной — с крупным и мелким абразивом. Чаще всего применяют алмазную. Для правильной притирки следует применять пасты разной зернистости и начинать с абразива для грубой обработки.
После притирания обязательно смывайте притирочную пасту и очищайте детали. Попадание абразивной пасты в ГБЦ и двигатель недопустимо! Это приведет к разрушению деталей и дорогому ремонту.

При притирке дрелью ключевую роль имеет опыт. Не обладая необходимыми навыками, очень легко получить канавы и риски или сместить пятно контакта клапана с седлом. Все это приводит к очень скорой поломке.

Профессионалы часто сходятся во мнении, что применять дрель допустимо, но неправильно. Это мнение мы поддерживаем и смотрим на дрель с недоверием

Главное преимущество способа: высокая скорость притирки.

Способ №2: ручная притирка клапанов авто

Ручная притирка — дедовский способ, проводится с использованием присоски. Как и в случае с дрелью, очень важен опыт человека, который осуществляет процедуру.

Обратите внимание, что в специализированных магазинах продаются ручные приспособления для притирки клапанов, представляющие собой деревянный стержень и набор присосок

Притирка клапанов своими руками неудобна и утомительна, она занимает много времени — в среднем, 15 — 20 минут на один клапан. Риск что-то испортить или сделать неправильно минимален, но он присутствует.

На 12-ой минуте теста ручной приспособы мы отчего-то почувствовали себя вот так

Главное преимущество: низкая стоимость ручных приспособлений для притирки клапанов.

Способ №3: пневмоинструмент для притирки клапанов вращением

Пневмомашинка — автоматизированный, упрощенный и многократно ускоренный метод ручной притирки. Двигатель соединен со штифтом, который приводится в движение энергией сжатого воздуха.

Для работы потребуется подключение к источнику сжатого воздуха

На штифт устанавливается присоска подходящего размера, которая затем крепится на тарелку клапана.

В комплект, как правило, входит целый набор присосок различного размера

Под воздействием сжатого воздуха двигатель обеспечивает возвратно-вращательное движение штифта с присоской, вследствие чего вращается и клапан — происходит притирка. Перед сменой направления вращения клапан успевает провернуться примерно на 75 градусов.

Это самый простой и доступный способ притереть клапан, не требующий никаких специальных навыков. Устройство само контролирует угол и частоту вращения, которые являются оптимальными. Скорость работы еще выше, чем у дрели — для притирки одного клапана достаточно всего нескольких минут.

Также отметим, что тестируемый нами набор для притирки клапанов имеет очень удобную для хранения упаковку — пластиковый противоударный кейс. Это может стать дополнительным плюсом, например, для применения в условиях автосервиса.

Главные преимущества: очень высокая скорость работы, простота и удобство использования, отсутствие требований к навыкам и заведомо гарантированное качество.

Метод №4: пневмомашинка для притирки клапанов пристукиванием

Принципиальное различие между этим и предыдущим устройством — способ притирки. При помощи данной машинки клапан притирается не вращением, а пристукиванием, что имитирует реальную работу двигателя.

На шток приспособления устанавливается одна из присосок набора, которая затем закрепляется на тарелке клапана

Инструмент оснащен колесиком для настройки частоты оборотов

Притирка осуществляется многократным повторением возвратно-поступательных движений клапана

Пневмомашинка для пристукивания имеет минимальные требования к навыкам использования. При отсутствии опыта обучение происходит прямо в работе, за первые же минуты. Также приспособление полностью исключает риски повредить детали и испортить что-либо.

Главные преимущества: заведомо гарантированное качество, самое точное притирание за счет имитации работы клапана в двигателе.

Интересно увидеть не картинки, а видео с работой пневматических машинок? Добро пожаловать на наш канал о профессиональном инструменте и авторемонте на YouTube.

  • Видео — притирка клапанов вращением
  • Видео — притирка клапанов пристукиванием

Итоговая таблица, результаты и выводы

Для объективной комплексной оценки каждого из методов мы выбрали шесть параметров, которые имеют наибольшее значение:

  • Скорость.
  • Удобство использования. Этот параметр также оказывает влияние и на общую скорость работы.
  • Отсутствие требований к опыту и навыкам. Чем выше оценка, тем легче пользователю провести правильную притирку клапана.
  • Отсутствие рисков. Чем выше оценка, тем меньше вероятность что-то сделать неправильно или испортить детали.
  • Качество притирки. Чем выше оценка, тем точнее выполнена операция.
  • Стоимость. Чем меньше расходов на тот или иной способ, тем выше бал.

ПараметрДрельРучное приспособлениеПневмомашинка, вращениеПневмомашинка, пристукиваниеСкорость8197Удобство использования31108Не требуется спец.навык12107Отсутствие рисков141010Качество44810Стоимость71013Итоговый результат24224845

Как видно из таблицы, специальные пневмо-приспособления для притирки значительно превосходят ручной способ и дрель. Если откинуть параметр стоимость и смотреть только на качественные показатели, то оба метода проигрывают пневматическим машинкам с разгромом.

Выдающиеся показатели и наибольший итоговый бал по результатам тестов у машинки для притирки клапанов вращением. Максимальное количество баллов не сумел набрать ни один из участников — что же, идеального во всем инструмента не существует. Места распределились следующим образом:

Последнее место, 22 балла — ручной способ, который прогнозируемо позади всех остальных. В настоящее время клапаны притираются ручным способом либо для получения удовольствия от процесса (да-да, бывает и такое), либо при полном отсутствии доступа к современному инструменту.

Предпоследнее место, 24 балла — дрель. Несмотря на высокую скорость работы, дрель опережает ручной метод всего на несколько пунктов. Прежде всего это связано с высокими рисками неправильной притирки и порчи деталей, а также с повышенными требованиями к специальным навыкам.

Второе место, 45 баллов — машинка для пристукивания. Несильно уступает первому месту, зато обеспечивает самую точную и правильную притирку клапана.

Первое место, 48 баллов — машинка для вращения. Лидирует практически по всем показателям и является оптимальным решением для притирки.

Для испытаний использовалось следующее оборудование:

  • Ручная притирка клапанов — Licota ATA-0003A
  • Электрическая дрель Hitachi — модель D10VC2
  • Пневматическая машинка для притирки клапанов вращением — Licota ATA-1100
  • Пневматическое приспособление для притирки клапанов пристукиванием — Licota ATA-1401

В ГаражТулс вы можете купить профессиональное оборудование для притирки клапанов. Цены и подробные характеристики смотрите в нашем каталоге.

Пользователи машинок для притирки клапанов

Пневматические приспособления для притирки клапанов в первую очередь будут интересны сотрудникам автосервисов. Оборудование значительно снижает затраты времени на ремонт ГБЦ и повышает само качество притирки. На нашей практике ни один мастер, испытавшей в работе профессиональный инструмент, не вернулся затем к ручному методу или дрели.

Невысокая цена инструмента делает его доступным также для частного применения. При желании самостоятельно провести притирку клапанов, а не доверять эту операцию стороннему сервису — приспособление станет оптимальным решением.

Как притереть клапана своими руками + видео работ в домашних условиях на ВАЗ

В ходе ремонта двигателя любой из классических моделей ВАЗа, у автовладельца, привыкшего всё делать своими руками, возникает вопрос о том, как притереть клапана к сёдлам головки блока цилиндров. Данная проблема известна владельцам других авто, разработанных советским автопромом. Новые отечественные и зарубежные машины не позволяют освоить этот процесс, так как посадочные места клапанов: либо идеально притёрты на заводе, либо притираются автоматически в ходе работы.

Зачем необходима притирка клапанов

Одним из ключевых показателей стабильной работы двигателя является наличие на такте сжатия в камерах сгорания компрессии достаточного уровня. На данный показатель влияют такие факторы:

  • состояние поршня, поршневых колец и гильзы цилиндра;
  • качество уплотнения прокладки между блоком и головкой БЦ;
  • степень герметичности запирания впускным и выпускным клапаном просветов.

Кроме того, что компрессия должна соответствовать определённым параметрам, её показатель для всех цилиндров должен быть одинаковым. Элементы поршневой группы изнашиваются примерно одинаково, и оказать влияние на разность компрессии в цилиндрах могут клапана.

Для того, чтобы каждый клапан максимально надёжно перекрывал канал в закрытом состоянии, проводится притирка рабочей поверхности на его тарелке к посадочному седлу. Указанную процедуру следует проводить каждый раз при замене головки блока или клапанов.

Как правильно притереть клапана – ручная притирка

Для того, чтобы выполнить притирку тарелок клапанов, можно использовать несколько способов. Самый простой, доступный, но очень трудоёмкий – ручная притирка. Для работы необходимо обзавестись специальным приспособлением в виде трубки, на одном конце которой имеется Т-образная рукоятка, в отверстие с противоположной стороны должен входить стержень клапана.

Для удержания клапана в боковой стенке трубки выполняют отверстие, нарезают резьбу и вкручивают болт, которым зажимают стержень. Другим важным компонентом процесса является притирочная паста. Это смесь смазочных материалов с мелким абразивом, которая наносится периодически на притираемые поверхности.

Порядок притирки клапанов ручным способом:

  • головка блока цилиндров в разобранном виде укладывается на верстак и закрепляется;
  • на штатное место вставляется клапан и на его конце закрепляется приспособление;
  • на клапан в месте контакта с седлом наносится небольшое количество пасты по всей окружности;
  • удерживая приспособление за рукоятку, следует потянуть клапан на себя до закрытия просвета и выполнять круговые движения вправо и влево, насколько позволяют возможности кистевого сустава;
  • после нескольких движений клапан проворачивается на 180 градусов, открывается, обновляется паста и повторяется притирка;
  • притирать следует до тех пока на тарелке клапана и седле не появится однородная матовая полоса шириной не менее 1,5 мм.

Таким образом, зная, как притереть клапана самостоятельно, можно сэкономить значительную суму на оплате услуг моториста. Ручной способ, хотя и приводит к утомлению, но он считается наиболее правильным, так как контроль качества притирки производится постоянно, а человек через тактильные ощущения контролирует правильность прижима, не допуская скачков и ударов.

Как правильно притереть клапана с использованием средств механизации

Для тех, кто желает ускорить процесс притирки клапанов, есть способ, позволяющий при значительном уменьшении физического труда сократить и время работы. Для этого необходимо обзавестись механической или электрической дрелью, которые должны отвечать определённым критериям: возможность реверсного вращения; регулирование количества оборотов патрона. С использованием дрелей притирка возможна двумя способами: со стороны камеры сгорания или сверху.

Рассмотрим, как правильно притереть клапана первым способом:

  • для работы необходимо изготовить металлические пятаки по размеру меньше, чем диаметр тарелки клапана, в центре которых делается прорезь, как на головках винтов под отвёртку;
  • расплавив немного битума, пятаки приклеиваются на тарелку клапана;
  • после этого ГБЦ укладывается камерами сгорания вверх, вставляется клапан и смазывается место притирки пастой;
  • в патрон дрели вставляется металлический стержень, который на конце расплющен, как конец отвертки;
  • вставляя конец стержня в разрез пятака, начинаем притирать клапан, вращая его дрелью. Обороты должны быть небольшими;
  • после проворачивания около 10 раз в одном направлении, необходимо обновить пасту и притирать в обратном направлении;
  • перед установкой клапана на его стержень надевают пружину, которая будет поднимать его, но при этом её сопротивление должно быть незначительным;
  • снять пятак можно, если нагреть клапан;
  • остатки битума смываются бензином или растворителем.

Способ второй по технологии не отличается от ручной притирки, с той лишь разницей, что вращение производится также дрелью. Для этого необходимо в патрон дрели вставить стрежень, который по диаметру схож с диаметром стержня клапана, а также подобрать отрезок резиновой трубки длинной около 10 см., который можно надеть на клапан и стрежень на патроне. Для надёжности концы трубки обжимаются хомутами.

Несколько секретов правильной притирки клапанов

Освоить процесс притирки клапанов абсолютно не сложно. После того, как на тарелке первого клапана появится заветная полоса, вопросов больше не возникнет. Современные средства коммуникации позволяют обратиться за помощью к специалистам, ведь о том, как притереть клапана видео ролики, размещенные в сети Интернет, насчитываются тысячами.

Принимаясь за ремонт ГБЦ, в частности за притирку клапанов, следует неукоснительно соблюдать определённые правила:

  • у каждого клапана своё место, после притирки клапаны местами менять нельзя;
  • в работе следует использовать разные по абразивности пасты: от самой крупной до самой мелкой;
  • после притирки обязательно необходимо тщательно промыть головку и клапаны для удаления абразивных частиц.

Перед установкой головки блока собранные клапаны проверяются на герметичность, для чего в каналы заливают небольшое количество керосина, который не должен просачиваться в камеру сгорания.

Инструменты

Для притирки вам потребуется подготовить металлический стержень.

На данный стержень нужно надеть резиновый шланг, диаметром равным диаметру клапана. Это будет ваш основной и единственный инструмент.

Правда, если захотите ускорить процесс ремонта, то его можно заменить дрелью.

Основные правила и секреты

Для осуществления процесса нужно снять головку блока цилиндров.

  • Чтобы извлечь клапана из втулок, которые их направляют, надо предварительно убрать пружины клапанов. Для этого можно применять инструменты для клапанов, доступные в специализированных магазинах.
  • Обычно на стержень приспособления надевают резиновый шланг и хомуты. Вместо этого можно использовать наконечник со сквозным резьбовым отверстием в боковой стенке. В это отверстие вворачивается болт, фиксирующий стержень клапана.
  • Перед притиркой осмотрите клапана. Если на них есть следы деформации (погнутости и трещины) – такие изделия использовать нельзя. Замените их новыми. Имеется нагар? Очистите его — для этого можно применять жёсткую щётку.

Способы притирки

Так как правильно притереть клапана можно разными способами, стоит ознакомиться с каждым из них. Разница между упомянутыми далее способами существенная: использование станка даёт наиболее точный результат, тогда как вручную притирать клапана достаточно сложно и долго, а качество выполненных работ наименее высокое.

Станки

Максимальной точности нарезки и сопряжения седла и фаски клапана можно добиться только посредством жёсткой центровки детали, и без станка в данном случае не обойтись. В итоге профиль качественно нарезается и отличается высокой точностью. Дополнительные манипуляции при такой процедуре не нужны, кроме сборки ГБЦ и предварительной промывки клапанов.

Ручные фрезы

Так как притереть клапана в домашних условиях можно и без высокоточного станка, стоит рассмотреть метод с использованием ручной фрезы. Диаметр такого инструмента может быть разным, а подбирать его следует с учётом конкретной модели двигателя. Необходимо на сёдлах вырезать три фаски под углом в 60, 45 и 30 градусов. Помните, что данный метод применим исключительно для обработки старых деталей.

Верстак и трубка с Т-образной ручкой

Рассматриваемый метод принято считать наиболее трудоёмким и долгим, зато он способен обеспечить достойный уровень качества. Рассмотрим этапы процесса:

  1. Подготовьте трубку с ручной Т-образной формы и отверстием, куда стержень клапана без проблем войдёт.
  2. Сбоку конструкции создайте отверстие и нарежьте резьбу, вкрутите болт. Клапан должен фиксироваться максимально прочно и надёжно.
  3. Разберите ГБЦ, установите на верстак. Не забывайте о надёжности фиксации.
  4. Вставьте клапан в отведённый для него участок и закрепите собранную ранее конструкцию на другом его конце.
  5. Пасту на данном этапе следует применить для обработки области соприкосновения с седлом.
  6. Воспользуйтесь сконструированным приспособлением для перемещения клапана, чтобы просвет исчез полностью.
  7. Периодически меняйте направление круговых движений, параллельно дополнительно обрабатывайте зону клапана абразивной пастой.
  8. О высоком качестве выполненной работы будет свидетельствовать полоса с матовой поверхностью, которую вы найдёте на главных составляющих элементах клапана. Ширина дорожки должна ориентировочно составлять 1,5 мм.
Использование дрели

Применение дрели для реализации рассматриваемой процедуры также допустимо и считается наиболее распространённым вариантом. В идеале инструмент должен располагать функцией реверса. Шуруповёрт также подойдёт. Сам процесс притирки состоит из следующих этапов:

  1. Рассухарьте клапана и снимите их. На данном этапе целесообразно заменить при необходимости маслосъёмные колпачки. (читайте больше о замене маслосъёмных колпачков).
  2. Используйте растворитель для обезжиривания седла и клапана.
  3. Нанесите пасту на рабочую клапанную фаску. Абразивное вещество не должно попасть на шток клапана, иначе он будет повреждён, маслосъёмные колпачки изживут своё намного быстрее, а масло будет расходоваться в большем количестве. Наденьте на шток войлочный лоскут, чтобы защитить его.
  4. Зафиксируйте клапан на своём месте, а шток должен располагаться в патроне выбранного вами электроинструмента. Для повышения удобства работы воспользуйтесь отрезком шланга: один край наденьте на шток, а второй — в патрон. Отдельные мастера предпочитают зажать шток сразу в патрон.
  5. Для притирки активируйте минимальную скорость дрели. Если клапанная тарелка прижата к седлу определёнными зонами, воспользуйтесь утолщённой резинкой, но обычно в этом нет необходимости.
  6. При оттягивании электроинструмента на себя наблюдается прижимание. Вращательные движения необходимо выполнять в разные стороны поочередно. Процедура занимает около 2 минут.
  7. Для окончательной обработки на завершающем этапе повторите все действия, но вместо абразивной пасты используйте смешанную с моторным маслом пасту ГОИ. Предыдущую притирочную пасту следует предварительно удалить.
  8. Как только работы будут завершены, тщательно очистите бензином обработанные пастой детали.
  9. Чтобы убедиться в достойном уровне выполненной работы, можно ориентироваться как на матовую дорожку, так и на другие методы проверки качества притирки. Это может быть способ с заливанием бензина или керосина, используемый для определения необходимости выполнять притирку.

Результат проделанной работы может вас разочаровать, в некоторых случаях это будет вполне логично. Например, если ранее сёдла были криво прирезаны или на рабочих фасках заметны существенные дефекты.

Убедиться в том, что процедура не увенчалась успехом, можно по той же матовой полоске, она будет неровной или даже прерываться. Приобретение новых деталей станет единственным решением проблемы.

Инструменты для притирочных работ

Собрать прибор для проведения притирки клапанов можно своими руками, использовав для этого сверло, дрель, шланг и два хомута. На конец сверла крепится шланг, место соединения перетягивается хомутом, а само сверло вставляется в патрон дрели. К стержню клапана прикрепляется второй конец шланга.

Дрель с хомутами и шлангом — эконом-вариант инструмента для притирки клапанов

Заменить такой инструмент можно специальной присоской, крепящейся к тарелке клапана и вставляющейся в патрон дрели. При выборе такого инструмента проверяется качество материала, из которого он изготовлен, поскольку при некачественном исполнении работа может постоянно прерываться.

Притирку клапанов и сёдел проводят при соблюдении определённых условий:

  1. Процесс осуществляют в обе стороны.
  2. Чтобы не допускать перегрев поясков и сёдел, скорость вращения патрона дрели выставляют в пределах 500 оборотов в минуту.

Притирка клапанов своими руками: порядок действий

1. Разбираем силовой агрегат.

  • Первым делом снимаем навесное оборудование, которое служить помехой при работе  с головкой цилиндра. Затем крепим в верхнюю мертвую точку поршень первого цилиндра, сливаем охлаждающую жидкость. После чего осуществляем демонтаж выпускного и впускного коллектора. Получив доступ к головке, демонтируем сразу воздушный фильтр, а затем и крышку клапанов, только не забудьте предварительно зафиксировать шкив распредвала. Чтобы это сделать, можно взять отвертку и упереть ее в специальную шпильку. Далее снимаем со шкива ремень ГРМ, то есть откручиваем болт и шайбу крепления шкива и снимаем последний с распределительного вала. Теперь выкручиваем болты крепления и снимаем головку блока цилиндров. Но делать это нужно так, чтобы один из концов распредвала обязательно вышел за границы крышки ремня газораспределения.

2. Осуществляем демонтаж клапанов.

3. Промываем клапана и их седла бензином.

4. Наносим на промытые седла притирочную (она же алмазная) пасту и устанавливаем клапан на свое место. Делаем это следующим образом.

Надеваем на клапан подготовленный металлический инструмент (если притирка будет делаться с использованием дрели, то клапан ставят в ее патрон) и, очень аккуратно поворачивая его во все стороны, прижимаем его к седлу.

При этом очень важно во время данной работы отслеживать цвет кромки клапана и его седла. К концу притирки он должен стать равномерно серым.

Перед тем как завершить работу, клапан следует опять промыть бензином, полностью удалив остатки притирочной пасты. В противном случае герметичность работы клапана очень быстро выйдет из строя.

Кстати, проверка герметичности клапана является последним этапом работы по притирке клапанов своими руками. Для проведения этой проверки налейте керосин в камеру сгорания. Если на протяжении трех минут из последней не будет сочиться никакая жидкость, значит, герметичность клапана в порядке. Ну, а если керосин все же будет проступать, следовательно, притирку нужно продолжать.

Как выполнить своими руками правильно

Притирать клапана можно несколькими способами. Оптимальный вариант — использование станков и фрез, но они не всегда есть рядом. В таком случае лучше прибегнуть к ручному варианту.

Инструменты для притирочных работ

Приспособления для притирки подразделяются на 2 группы.

  1. Зажимающие клапан сверху, фиксирующиеся на стержне. На одной из сторон располагается ручка. Для достижения результата её нужно тянуть и вращать.
  2. «Присоски». Фиксируются на тарелке клапана, также оснащаются ручкой. Для использования надо прижать клапан к тарелке и вращать приспособление в разные стороны.

Инструмент для притирки клапанов: зажимающая сверху модель

При отсутствии инструмента подойдут шуруповёрт или дрель.

Вне зависимости от выбранного инструмента вам понадобятся следующие приспособления:

  • абразивная или алмазная паста;
  • пружина — такая, чтобы можно было без труда сжать руками и надеть на клапан;
  • керосин.

Нет возможности раздобыть абразивную пасту? Приготовьте её! Для этого понадобится наждачная бумага с мелким зерном или стружка наждачного камня. Снимите с неё камни и смешайте их с солидолом или аналогичным веществом в пропорции 2 к 1. По консистенции смесь должна напоминать шампунь. В крайнем случае в качестве основы сгодится и стандартное моторное масло.

Важный этап притирки клапанов: нанесение абразивной пасты

Притирка своими руками на ВАЗ 2109 с помощью пасты
  1. Возьмите клапан в руки и наденьте на него пружину. Верните клапан на место, обратно в машину.
  2. Подожмите его пальцами и установите на ножку заранее подготовленный инструмент.
  3. Винтом зафиксируйте инструмент на клапане.
  4. Нанесите на притирочную плоскость тарелки абразивную пасту.
  5. Вращайте клапан в обе стороны, выполняя притирку. Нужно выполнить около 5 движений, после чего следует поднять изделие, перевернуть его на 90 градусов и повторить действия.
  6. Выполняйте процедуру, пока на тарелке и седле головки не появится матовое кольцо серого цвета.
  7. По завершении работ со всеми клапанами протрите их керосином и тщательно вытрите ветошью.

Так должен выглядеть клапан после притирки

Как притереть на станке

Если есть доступ к станку, лучше воспользоваться им.

  1. Зажмите клапан в специальном фиксаторе, включите станок. Шлифовальный круг быстро вращается в одну сторону, клапан — в другую, медленнее. Аккуратно подводите изделие к кругу и притирайте его.
  2. Не шлифуйте изделие слишком сильно. Прекратите обработку, как только процесс шлифовки станет непрерывным.
  3. Остановите агрегат, снимите клапан и протрите его керосином.
  4. После этого нужно осмотреть головку блока цилиндров. Изучите седла, запрессованные в головке. Притирать их можно только при отсутствии повреждений. Если на сёдлах имеется прогар, обработайте его шарошкой — пока серое кольцо не возникнет по всему кругу.

Чтобы обработать седла, нужна вот такая шарошка

Когда делать притирку

Традиционно целесообразно выполнять рассматриваемую процедуру после выполнения полноценного ремонта мотора или при замене поршневых колец. Следующая поэтапная инструкция позволит понять, пришло ли время притереть клапана.

  1. Снимите ГБЦ и установите её так, чтобы тарелки были направлены вверх. Поверхность должна быть максимально ровной.
  2. Налейте керосин или бензин в камеры сгорания.
  3. Измерьте уровень и оставьте ГБЦ в таком состоянии на 12 часов.
  4. Через 12 часов проведите повторный замер, и если уровень залитого вещества не изменился за этот период, притирать клапана не нужно.
  5. Если количество вещества частично уменьшилось, остаётся определить пропускающий клапан. Поможет обнаружение очагов влаги и сырости в одном из коллекторов.

Другой способ проверки предполагает установку головки в боковое положение, течь оценивается со стороны тарелок. В остальном процедура аналогична.

Также советуем внимательно изучить статью нашего эксперта, в которой рассказывается об обслуживании двигателя ВАЗ-2112 на 16 клапанов.

Проверка качества выполненных операций

Проверить качество выполненной работы можно несколькими средствами:

  • керосином;
  • воздухом;
  • карандашом.

Самый эффективный способ проверки — применение вакуум-тестера, который имитирует процессы, проходящие в двигателе автомобиля. Пропускаемый газ вырывается через возможные щели.

Проверку ГБЦ вакуум-тестером лучше осуществлять в специализированном сервисе, приобретение тестера достаточно накладно

Со стороны как впускного, так и выпускного коллекторов подключается прибор, в результате чего образуется вакуум. При плохой притирке клапанов манометр будет фиксировать минимальный уровень давления, поскольку через щели проходит воздух, чего в норме не должно быть.

Ещё один способ проверки — использование керосина. ГБЦ располагается таким образом, чтобы камера сгорания была направлена вверх, а поверх наливают керосин. Бытует мнение, что за ночь керосин при неправильно проведённой притирке должен вытечь, однако на деле это не совсем так и названный метод не является достаточно эффективным.

Проверка герметичности ГБЦ керосином — не самый достоверный метод контроля

Равномерность распределения специального маркирующего вещества — ещё один вариант проверки. По всей окружности клапанного седла рисуются радиальные риски, после чего деталь вставляется на место, прижимается и прокручивается. Затем её вынимают и осматривают сложившийся узор. Если риски были стёрты и всё основание седла прокрасилось равномерно, то клапан можно пускать в эксплуатацию. В противном случае притирку проводят ещё раз.

Притирка клапанов — необходимая процедура, обеспечивающая нормальное функционирование ГБЦ автомобиля. Проводить её, несмотря на всю простоту работы и доступность материалов, лучше всего при помощи специалистов: это гарантирует длительный срок эксплуатации не только клапанов, но и двигателя машины в целом.

Приспособления для притирки клапанов в Москве

959 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм 8 (800) 77… показать

по г. Москва

335 ₽

Купить

Приспособление для притирки клапанов (кардан. ф7мм) Автом (22035) +7 (495) 78… показать

по г. Москва

215 ₽

Купить

Приспособление для притирки клапанов (кардан. ф8мм) Автом (22036) +7 (495) 78… показать

по г. Москва

290 ₽

Купить

Набор для ручной притирки клапанов МАЯКАВТО 1/144(22167) +7 (495) 78… показать

по г. Москва

895 ₽

Купить

Приспособление AV Steel, для притирки клапанов с карданом 8 мм 8 (800) 77… показать

по г. Москва

925 ₽

Купить

Приспособление AV Steel, для притирки клапанов с карданом 7 мм 8 (800) 77… показать

по г. Москва

260 ₽

Купить

Приспособление для притирки клапанов с присосками 2 пр. АвтоDело 40368 +7 (495) 13… показать

по г. Москва

280 ₽

Купить

Приспособление для притирки клапанов с присосками 2 пр. (АвтоDело) (21164) +7 (495) 78… показать

по г. Москва

215 ₽

Купить

Присп. для притирки клапанов (кардан. ф9мм) Автом (22717) +7 (495) 78… показать

по г. Москва

8 350 ₽

Купить

Машинка пневматическая для притирки клапанов, ударного действия МАСТАК 103-13005C +7 (920) 04… показать

из Нижнего Новгорода в Москву

48 899 ₽

Купить

Набор для притирки клапанов станкоимпорт, KA-7322K +7 (920) 04… показать

из Нижнего Новгорода в Москву

2 430 ₽

Купить

Приспособление для притирки клапанов на дрель, 3 предмета KING TONY +7 (920) 04… показать

из Нижнего Новгорода в Москву

5 900 ₽

Купить

Приспособление для притирки клапанов пневматическое (20, 30, 35, 40мм), в кейсе Premium Forsage F-62114 +7 (967) 59… показать

из Санкт-Петербурга в Москву

424 ₽

Написать

Приспособление ‘Эврика’для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм 8 (800) 10… показать

по г. Москва

959 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм 8 (800) 77… показать

по г. Москва

777 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм +7 (495) 36… показать

из Новосибирска в Москву

16 423 ₽

Купить

Устройство для притирки клапанов Zeca 209 +7 (351) 20… показать

из Челябинска в Москву

403,65 ₽

Купить

Приспособление «Эврика», для притирки клапанов с присосками, D 15,8, 20,6, 28,5, 34,9 мм +7 (922) 35… показать

из Перми в Москву

985,50 ₽

Купить

Инструмент для притирки клапанов AE&T MHR04220, 5/8″, 13/16″, 11/8″, 13/8″ +7 (922) 35… показать

из Перми в Москву

985,50 ₽

Купить

Инструмент для притирки клапанов AE&T MHR04220, 5/8″, 13/16″, 11/8″, 13/8″ +7 (922) 35… показать

из Перми в Москву

859 ₽

Купить

Инструмент для притирки клапанов HAZET 795-1, с вакуумным-присосом, d=20 мм +7 (922) 35… показать

из Перми в Москву

11 830 ₽

Купить

Пневматическая машинка для притирки клапанов ГРМ. +7 (812) 90… показать

из Санкт-Петербурга в Москву

760 ₽

Купить

Приспособление для притирки клапанов с присосками съемными JTC 8 (800) 30… показать

из Новосибирска в Москву

350 ₽

Купить

Приспособление для притирки клапанов 5/8″13/16″ +7 (812) 90… показать

из Санкт-Петербурга в Москву

350 ₽

Купить

Приспособление для притирки клапанов 1-1/8″1-3/8″ +7 (812) 90… показать

из Санкт-Петербурга в Москву

13 540 ₽

Написать

Пневматическая машинка для притирки клапанов ГРМ. +7 (812) 42… показать

из Санкт-Петербурга в Москву

9 118 ₽

Купить

Пневматическая машинка для притирки клапанов ГРМ. +7 (967) 59… показать

из Санкт-Петербурга в Москву

10 440 ₽

Купить

Устройство для притирки клапанов 209 Zeca Италия +7 (921) 42… показать

из Санкт-Петербурга в Москву

14 210 ₽

Купить

Машинка для притирки клапанов ГРМ пневматическая 3000 цикл. мин., 16-45 мм Jonnesway JAT-1041 8 (800) 55… показать

из Иркутска в Москву

325 ₽ /компл.

Купить

Набор для притирки клапанов «Авто-Дело» универс. +7 (938) 88… показать

из Краснодара в Москву

405 ₽

Купить

Приспособление для притирки клапанов 1-1/8″ — 1-3/8″, Jonnesway AI030010 +7 (992) 21… показать

из Перми в Москву

410 ₽

Купить

Приспособление для притирки клапанов 5/8″ — 13/16″, Jonnesway AI030011 +7 (992) 21… показать

из Перми в Москву

Цену уточняйте

Написать

JTCJTC Приспособление для притирки клапанов с присосками JTC +7 (960) 02… показать

по г. Москва

Цену уточняйте

Написать

МАСТАК Приспособление для притирки клапанов (скалка), 2 предмета +7 (960) 02… показать

по г. Москва

8 150 ₽

Купить

МАСТАК Машинка пневматическая для притирки клапанов, ударного действия

Притирка клапанов своими руками: методы, выбор пасты

Диагностика и ремонт21 июля 2019

Чтобы притереть клапана, не обязательно ставить свою машину на долгий ремонт в автомастерскую, и надеется, что, мастера сделают всё на «отлично», а не спустя рукава. Эту процедуру можно проделать самостоятельно при наличии желания и необходимого инструмента. Более того, большинство настоящих автолюбителей, предпочитают делать ремонт и настройку механизмов (агрегатов) своими руками. Это гарантирует качество работ и доставляет моральное удовлетворение водителю.

Что такое притирка клапанов и для чего она нужна?

В большинстве отечественных автомобилей, особенно старого образца, 1970–1991 годов, стоят четырёхцилиндровые, восьми клапанные двигатели. То есть, на каждый цилиндр приходится по два клапана – впускной, впускающий в камеру сгорания горючую смесь, и выпускной, выбрасывающий отработанные выхлопные газы в коллектор.

Клапан автомобиля, похож на гвоздь с широкой шляпкой, которой он и затыкает отверстие в камере сгорания. Шляпка или правильнее – тарелка клапана плотно прилегает своим краем (фаской) к седлу – кромке отверстия, в которое он установлен. Чем чище и ровнее края тарелки и седла, тем лучше клапан закрывает отверстие, а значит мощность двигателя, без потерь, направляется на движение поршней.

Со временем, края тарелки и седла покрываются копотью и нагаром, что нарушает герметичность камеры сгорания. Это отрицательно сказывается на мощности и экономичности двигателя, увеличивается расход масла.

Если не чистить регулярно клапана, то раскалённые выхлопные газы, рано или поздно расплавляют саму тарелку, приводя клапана в негодность, а следовательно и весь двигатель.

Так как процедура снятия головки двигателя довольно трудоёмкая, имеет смысл объединять работы, проводимые с её узлами и деталями. Например, при замене прокладки головки двигателя, можно заодно поменять маслосъёмные кольца на поршнях и почистить клапана.

Необходимость чистки определить визуально трудно, но есть простой способ понять насколько это необходимо. Нужно налить в камеры сгорания, прямо на тарелки клапанов, керосин или бензин и оставить их так на 12 часов. Если жидкость за это время вытекла, то это означает что она просочилась между тарелкой и седлом, а значит чистка и притирка необходимы.

В целом же, считается, что клапана нужно чистить и притирать каждые 50000 км пробега. Но и эта цифра неточная, так как играет роль манера использования двигателя, ведь он может работать при сильных, спортивных нагрузках, а может и в щадящем режиме на хорошем, чистом топливе.

Что необходимо для притирки?

Притирать клапана можно несколькими способами, в зависимости от выбранного понадобится и соответствующий инструмент. Это может быть обычная электродрель, специальный пневматический инструмент или ручная фреза. Соответственно понадобится специальная притирочная паста, состав которой аналогичен тому, что применяется ювелирами для шлифовки металлов.

Способы притирки

Существует несколько способов притирки. Каждый имеет свои особенности, которые описаны ниже.

Ручные фрезы

Ручная фреза представляет собой палочку с присоской на конце. Процедура проста, как добывание огня. Резиновая присоска устанавливается на тарелку клапана, фаска тарелки и седло предварительно обрабатываются специальной притирочной пастой и начинается вращение полоски между ладонями – влево, вправо. На нормальный клапан, обычно уходит от 15, до 20 минут.

Применяют такой способ самые настоящие ценители раритетных авто, получая от этого процесса моральное удовольствие. При таком способе притирки невозможно испортить саму тарелку, шток клапана или седло. Визуально, после обработки фаска тарелки становится матовой, как и седло.

Станки

Существуют специальные мобильные станки для притирки клапанов. Применяют их профессиональные автослесари, в своих мастерских. Это устройства типа: VM1150, VM1200, VM1350, VM1500 или VM1600. Отличаются они размерами обрабатываемых тарелок и глубиной погружения. Есть также специальные стенды для притирки клапанов, типа Р-23.74, они способны обрабатывать сразу по 8 клапанов, и рассчитаны на самые разные модели автомобилей – от легковых до большегрузов.

Верстак и трубка с Т-образной ручкой

Трубка с Т-образной ручкой – ещё одно устройство используемое для бережной притирки клапанов раритетных авто. В данном случае на конце трубки имеется крепление для стержня, а за ручку производится вращение клапана в седле. Способ не терпит спешки и силы. Он снимает минимальный слой с хрупкой и тонкой тарелки клапана. Но времени при таком способе затрачивается довольно много.

Использование дрели

Использование электрической дрели – самый спорный способ в среде профессиональных автомастеров. При этом способе шток клапана зажимается в самом патроне дрели или через гибкий резиновый шланг. Дрель при этом должна быть реверсивной, с возможностью вращать шток в обе стороны на сверхмалых скоростях. Несомненно, данный способ значительно сокращает время на притирку – на один клапан уходит от 1 до 2 минут. Но есть риск поцарапать тарелку или седло, оставить на них глубокие царапины или вообще, сломать шток клапана.

Важно! Выполнять притирку с помощью электрической дрели могут только профессионалы, на глаз способные определить качество и обладающие твёрдой рукой, привычной к работе с данным инструментом.

Какую притирочную пасту использовать?

На заре автомобилестроения для притирки клапанов использовалась пыль от алмазных кругов, смешанная с машинным маслом. На сегодняшний день данные смеси заменяются разнообразными пастами для притирки. Отличаются они содержанием абразивных элементов, размеров фракций и соответственно ценой.

Выбирается паста в зависимости от степени загрязнения, качества и марки металла клапанов, года выпуска и модели двигателя. Также имеет значение способ притирки – ручной или механический.

Немаловажный фактор выбора пасты – это опыт мастера. К примеру, новичок, используя крупнозернистую пасту, может легко испортить клапан или седло. Поэтому для начинающих мастеров рекомендуется применять мелкозернистую пасту, при этом на притирку таким средством времени уходить будет больше.

В автомобильных магазинах для первичной притирки продается крупнозернистая паста под названиями «Классическая» или «Алмазная». Для финишной притирки используется паста «ФАБО» – финишная антифрикционная безабразивная обработка. Эта паста продаётся в комплекте из двух тюбиков, с крупными фракциями и шлифовочная.

Существуют и многофункциональные пасты типа «ABRO Grinding Paste GP-201». Ей можно не только шлифовать клапана, но и очищать металлические детали от ржавчины и даже использовать для заточки режущих инструментов, например, рубанков. Её цена намного ниже специальной «ФАБО», так что, как говорится, в хозяйстве пригодится.

Пасты «PERMATEX» или «Done Deal» используются также для полировки хромовых деталей, так как в их составе не технический алмаз, а карбид кремния.

Важно! Перед покупкой пасты, нужно внимательно прочитать её состав и спектр применения.

Если ремонт застал водителя без пасты, а притирку отложить невозможно – двигатель уже разобран, можно смешать с маслом абразив счищенный с обычной, мелкой шкурки, а для финишной полировки использовать пасту Государственного Оптического Института или более известную под названием, паста ГОИ.

Проверка качества притирки

Как уже упоминалось, только профессионал сможет на глаз понять, насколько качественна была проведена притирка клапанов. Но даже они, проверяют притирку тарелки с седлом с помощью керосина, бензина или просто солярки. Для этого головка цилиндров устанавливается строго горизонтально на ровной поверхности, а в цилиндры наливается жидкость. Если через 12 часов в одном из цилиндров уровень керосина значительно уменьшился, придётся повторить притирку обоих клапанов ещё раз. Если клапанов в цилиндре 4, то есть 2 впускных и 2 выпускных, то притирку надо будут повторить на всех 4.

Есть мнение, что притирку клапанов, нужно делать не только после 50000-60000 км пробега, но и на новых автомобилях. Понятно, что процедура не требуется на бюджетных седанах или других обычных машинах. Но она обязательна, на спортивных болидах, так как там, играет роль, каждый кПа компрессии, каждая лошадиная сила. Так что, при подготовке спортивного автомобиля к гонкам, без притирки клапанов не обойтись. И вот тут проверка заключается не только в визуальном или керосиновым тесте, но и на гоночном треке.

Снятие и шлифовка клапанов | Как работает автомобиль

Хорошо двигатель производительность зависит от клапан состояние. Изношенные направляющие или штоки и обгоревшие или плохо сидящие клапаны позволяют газ убежать под сжатие , что приводит к плохому запуску и потере мощности.

Пружины клапана тоже может повлиять на работу двигателя. Со временем они ослабевают, заставляя клапаны «подпрыгивать» на своих седлах при закрытии.

Удаление клапанов

Сжатие пружины клапана.

Поддержите крышка цилиндра прочно соберите на подходящей скамье или рабочей поверхности. Следите за тем, чтобы оставалось достаточно места для хранения снятых деталей, а также картонные коробки и чистая газета, чтобы они оставались чистыми и безопасными.

Отверните гайки или болты крепления впускного патрубка. многообразие в сторону цилиндр голова; удалить его вместе с карбюратор если возможно.

На некоторых двигателях карбюратор откручивается и снимается до того, как вы сможете получить доступ к гайкам или болтам коллектора (см. Замена прокладки выпускного коллектора ).

Поместите узел коллектор / карбюратор в чистое безопасное место, желательно на листе газеты.

Аналогичным образом снимаем выхлопной коллектор со стороны головки и поместите вместе с впускным коллектором.

На некоторых двигателях впускной и выпускной коллекторы устанавливаются и снимаются как одно целое.

Отверните гайки или болты, удерживающие термостат корпус к ГБЦ. Снимите крышку и снимите термостат.

При необходимости открутить и снять датчик температуры передатчик со стороны ГБЦ.

Поверните головку блока цилиндров на бок и подпереть ее опорами, чтобы снять клапаны. Поместите клапан-пружину компрессор над клапаном, ближайшим к передней части головы.

Удаление цанг.

Сжимайте пружину клапана до тех пор, пока две разрезные конические цанги вокруг верхней части шток клапана можно удалить. Следите за тем, чтобы не уронить их, они легко теряются.

Медленно отпустите компрессор, пока он не освободится, затем снимите узел пружины клапана и снимите клапан с головки.Соедините все части клапана вместе для проверки позже. Отбросьте сальники (если есть).

Повторите процедуру снятия клапана на остальных клапанах в правильном порядке и поместите компоненты в порядке их удаления на пронумерованный лист чистой бумаги или вставьте их в кусок картона.

В качестве альтернативы можно использовать старую головку блока цилиндров. прокладка • хранить клапаны в правильной последовательности.

Каждый клапан должен быть установлен в исходное положение при повторной сборке, как отдельные клапаны, направляющие клапана и седла клапана носить по-разному.

Удаление углерода

Очистка внутренних частей коллектора

Удалить все углерод отложения из ГБЦ камеры сгорания и порты клапана , используя подходящий скребок, например тупую отвертку, и проволоку щетка .

Будьте очень осторожны, чтобы не порезать поверхность седел клапана или обработанную поверхность головки, особенно на головке из алюминиевого сплава.

Очистите обработанную поверхность головки блока цилиндров, чтобы удалить остатки старой головки на хранение — используйте гладкую сторону ножовки или скребок для краски.

Опять же, будьте осторожны, чтобы не поцарапать и не повредить лицо.

Соскребите, пока лицо не станет гладким и плоским. Прокладки головки модема имеют покрытие из смолы, которое прилипает к поверхности и часто бывает трудно удалить. Убедитесь, что вы удалили все это.

Очистка головки клапана с помощью электродрели, зажатого в тисках.

Очистите уголь от каждого клапана по очереди. Зажмите шток клапана в патроне установленной на стойке электродрели или, если необходимо, закрепите в тисках.По возможности поверните на малой скорости и осторожно удалите отложения отверткой.

головка клапана можно разгладить очень тонкой наждачной бумагой. Не забудьте сохранить клапаны в порядке их снятия.

Осмотрите поверхность и кромку каждого клапана, ища канавки , ямы и другие признаки повреждений. Если клапаны обгорели, погнуты или повреждены, замените их.

Проверьте седла клапана в головке на наличие канавок, точечной коррозии и особенно трещин.

Небольшие точечки обычно можно удалить шлифованием.Более серьезная точечная коррозия устраняется повторной подрезкой седла клапана в инженерной мастерской.

Чистка камеры сгорания проволокой.

Очистите весь нагар и грязь внутри впускного и выпускного отверстий, используя проволочную щетку чашечного типа, установленную в патроне электродрели. Защитите глаза очками.

Устойчивые частицы углерода можно удалить, осторожно соскоблив тупой отверткой, а затем проволочной щеткой.

Проверка направляющих клапана

Проверьте шток клапана и направляющую, пытаясь перемещать клапан из стороны в сторону в направляющей.

Обратный клапан направляющих для износа, сначала вставив клапан в соответствующую направляющую, а затем немного приподняв клапан над седлом.

Попробуйте переместить головку клапана из стороны в сторону. Если перемещение головки клапана превышает 0,007 дюйма (0,2 мм), направляющая клапана или шток клапана могут быть чрезмерно изношены — проверьте спецификации производителя, приведенные в руководстве по обслуживанию, или обратитесь к местному дилеру.

Блок цилиндров с гильзами

Держите деревянный брусок над цилиндрами, чтобы гильзы не поднимались.

Если движение слишком велико, повторите испытание с новым клапаном. Если движение меньше, старый шток клапана изношен и клапан необходимо заменить. Если движение по-прежнему слишком велико, значит, изношена направляющая, и головку блока цилиндров следует отнести в инженерную мастерскую для замены всех направляющих.

Проверьте шток клапана и направляющую, пытаясь перемещать клапан из стороны в сторону в направляющей.

Если направляющие интеграл часть головки блока цилиндров, их можно развернуть — открыть — до большего размера, чтобы установить новые клапаны с увеличенными штоками клапанов.Эту работу тоже стоит доверить машиностроительной мастерской.

Шлифовка и установка клапанов

Обычно клапаны должны быть земля , или «притертыми», к их соответствующим гнездам, чтобы гарантировать газонепроницаемость тюлень . Пришлифуйте каждый клапан (включая новые клапаны) вручную, используя инструмент для заточки клапанов и пасту для заточки клапанов.

Присоедините присоску на шлифовальном инструменте к торцу клапана.

На некоторых современных автомобилях поверхности клапана иметь тонкий слой, который нельзя удалять.При установке клапанов с покрытием используйте старый клапан для измельчать седло клапана.

Нанесите чистое моторное масло на шток клапана и прикрепите головку клапана к присоске на конце шлифовального инструмента.

Нанесите тонкий слой шлифовальной пасты на скошенный край головки клапана и полностью вставьте клапан в его направляющую.

Отшлифуйте клапан в седле, вращая шлифовальный инструмент между ладонями вперед и назад.

Вращайте шлифовальный инструмент вперед и назад между ладонями, одновременно вдавливая инструмент и клапан в гнездо.

Через минуту непрерывного шлифования поднимите клапан с седла, поверните его примерно на 45 градусов, затем продолжайте шлифование еще минуту.

Повторите процедуру шлифования, периодически меняя положение клапана, пока обе головки клапана фланец а седло клапана имеет ровный матово-серый вид, что указывает на то, что клапан и седло имеют хороший контакт на всем протяжении.

Клапан и седло
Сиденье должно иметь матово-серый цвет без ямок или других дефектов. Головка клапана должна иметь небольшой шаг между торцом и седлом. Следует заменить клапан с острым краем.

Если на седле остается небольшая точечная коррозия, используйте пасту для грубого помола, а затем пасту мелкого помола.

Когда все клапаны притерты, снимите их и разместите каждый в порядке снятия.

Промыть ГБЦ, горение камеры и порты клапанов тщательно смазать парафином, чтобы удалить все следы шлифовальной пасты.

Просушите головку сжатым воздухом из утомлять фут насос , и продуйте все масляные каналы и отверстия для болтов.

Удалите с клапанов все следы шлифовальной пасты, не забывая хранить их в порядке удаления.

Смажьте каждый шток клапана чистым моторным маслом и установите клапаны в соответствующие положения в головке.

Установите сальник на шток клапана.

Если есть сальники, поместиться новые на штоки клапана, стараясь не повредить кромки уплотнения.Всегда устанавливайте новые клапанные пружины.

Поместите новую пружину клапана и крышку пружины на шток клапана, обращая внимание на то, что конец пружины с закрытой спиралью обычно устанавливается рядом с головкой.

Сжимайте пружину клапана с помощью инструмента для сжатия до тех пор, пока две разрезные конические цанги не войдут в положение между крышкой пружины и штоком клапана.

Медленно отпустите компрессор, пока обе цанги не заблокируют крышку пружины и шток клапана вместе.

Снимите инструмент для компрессора и повторите процедуру установки клапана на остальных клапанах в том порядке, в котором вы их сняли.

Очистка поршней и блока цилиндров

Удалите нагар с днища поршня.

Очистите поршень коронки и поверхность блока цилиндров, чтобы удалить излишки нагара и остатки старой прокладки головки блока цилиндров перед заменой головки блока цилиндров.

Чтобы предотвратить попадание грязи или частиц углерода в двигатель во время очистки, при необходимости закройте масляные и водяные каналы на лицевой стороне блока цилиндров кусками чистой безворсовой ткани.

Цилиндр отверстия также следует заткнуть чистой тканью, чтобы частицы грязи не попали между поршнями и стенками цилиндров.

Используйте скребок, например гладкую сторону ножовочного полотна, чтобы аккуратно удалить все следы прокладки головки блока цилиндров. Будьте очень осторожны, чтобы не поцарапать и не повредить лицо.

Поверните коленчатый вал гаечным ключом или головкой на болте шкива коленчатого вала, чтобы подвести каждый поршень к верхней части своего цилиндра.

На двигателях со съемными цилиндрами (с мокрыми гильзами) крепко удерживайте деревянный брусок над верхним краем всех цилиндров во время вращения коленчатого вала.

Это предотвращает цилиндр лайнеры от подъема, когда поршни поднимаются вверх по отверстиям, и гарантирует, что охлаждающая жидкость уплотнения в нижней части гильз цилиндров не нарушены.

Когда каждый поршень находится на ВМТ , используйте мягкий скребок, например деревянный брусок, чтобы аккуратно соскрести нагар с его коронки, оставив небольшое углеродное кольцо вокруг внешнего края, прилегающего к стенке цилиндра.

Отполируйте головку поршня мелкой наждачной бумагой.

Блок цилиндров с гильзами

Держите деревянный брусок над цилиндрами, чтобы гильзы не поднимались.

Очистите отверстия цилиндра и отверстия под болты от нагара и грязи, используя либо сжатый воздух от ножного насоса шины, либо вакуум очиститель.

Убедитесь, что в отверстиях нет частиц углерода.

Очистите поверхность блока, отверстия цилиндров и головки поршней чистой тканью, смоченной бензином или парафином, а затем высушите их.

Будьте осторожны, чтобы не загореться — например, не курите.

Нанесите тонкий слой чистого моторного масла на каждую стенку отверстия цилиндра, а затем удалите кусочки ткани из масляного и водяного каналов.

.

% PDF-1.5 % 588 0 объект > endobj xref 588 34 0000000016 00000 н. 0000002711 00000 н. 0000002813 00000 н. 0000003284 00000 н. 0000003321 00000 п. 0000003435 00000 н. 0000005992 00000 н. 0000006706 00000 н. 0000007421 00000 н. 0000007792 00000 н. 0000008154 00000 н. 0000008438 00000 н. 0000009038 00000 н. 0000009305 00000 н. 0000009656 00000 н. 0000009919 00000 н. 0000010246 00000 п. 0000010526 00000 п. 0000011149 00000 п. 0000013799 00000 п. 0000027411 00000 п. 0000036359 00000 п. 0000053202 00000 п. 0000063772 00000 п. 0000069756 00000 п. 0000069795 00000 п. 0000074958 00000 п. 0000084982 00000 п. 0000089781 00000 п. 0000098801 00000 п. 0000101871 00000 н. 0000113716 00000 н. 0000118960 00000 н. 0000000976 00000 н. трейлер ] / Назад 3600026 >> startxref 0 %% EOF 621 0 объект > поток h ޼ V {LSw-C @ U * «tk-RZQ [‘- hEFAg} A-yktțQT (4:» ނɒ qOwwOA # 2zYB2C7e | 2z’J? X & ށ o / ߔ Yg ~ Nk | lHeǔa \ B-v.p) \ RNa_R% d # `BbvS & iU _ {‘+ 8r’1V \ zE = KT9lr0

.

Пневматическое устройство | инструмент | Britannica

Основные типы пневматических устройств

Воздушные компрессоры и пневматические инструменты составляют основные классы пневматических устройств. Другие виды аппаратов, в которых используется сжатый воздух, — это окрасочное оборудование, пневматические трубки для транспортировки материалов и тормозные системы поездов.

Воздушный компрессор — это машина с механическим приводом для сжатия воздуха от некоторого начального давления на входе (обычно атмосферного) до более высокого давления.Компрессоры (а также другие гидравлические машины) можно разделить на два основных типа, в зависимости от действия воздуха или жидкости: (1) поршневого типа и (2) скоростного или динамического типа.

В типах с принудительным вытеснением или статическим давлением характерным действием является изменение объема или действие смещения. Последовательные объемы воздуха удерживаются в замкнутом пространстве, а давление увеличивается за счет уменьшения объема пространства. В простом ручном шиномонтажном насосе давление создается за счет перемещения поршня в цилиндре.Компрессоры с принудительным вытеснением подразделяются на поршневые (прямолинейное возвратно-поступательное движение) и роторные (движение по круговой траектории) компрессоры. В объемной машине, если пренебречь утечкой, объемная скорость потока (кубические футы в секунду) через компрессор по существу постоянна в широком диапазоне давлений нагнетания.

Компрессор динамического типа может быть подразделен на центробежный тип (поток через вращающийся бегунок или ротор в основном в радиальном направлении), осевой тип (поток через бегунок в основном в направлении, параллельном оси вращения). ), и струйного типа.

Пневматические инструменты можно разделить на две большие категории в зависимости от способа привода: ротор и поршневой поршень. Оба типа известны как пневмодвигатели. Вращающийся компрессор, работающий в обратном направлении, служит одним из типов двигателей. Сжатый воздух входит в корпус, толкает лопатки и вращает центральный вал или шпиндель. К шпинделю крепится дрель, шлифовальный круг или другое приспособление. Поршневой компрессор, работающий в обратном направлении, также работает как двигатель.Сжатый воздух входит в цилиндр, расширяется и заставляет поршень двигаться. Обратный ход может быть вызван сжатым воздухом с другой стороны поршня или пружиной. К поршневому поршню может быть присоединен инструмент, такой как клепальный молоток. Пневматические инструменты обычно поставляются со сжатым воздухом под давлением около 90 фунтов на кв. Дюйм (фунтов на квадратный дюйм).

Используя сжатый воздух в качестве источника энергии, были разработаны инструменты, которые являются относительно легкими, компактными, портативными, простыми в эксплуатации и свободными от поражения электрическим током и искр.При подводных операциях сжатый воздух предотвращает попадание воды в пневмодвигатель.

Пневматические инструменты также можно разделить на две группы по типу инструментов: переносные инструменты и перфораторы. Переносные пневматические инструменты включают абразивные приспособления (например, шлифовальные станки, буферы и шлифовальные машины), сверла, развертки, гайки, установщики шпилек, отвертки, гаечные ключи, ножницы, гаечные ключи и ударные инструменты. Обычно они приводятся в движение лопастным пневмодвигателем. Рабочие скорости можно регулировать путем дросселирования воздуха, подаваемого к двигателю.Пневматические двигатели не нагреваются при перегрузке; они без повреждений выдержат многократные срывы и резкие повороты. В шлифовальных машинах установлены пневмодвигатели, типичные для этого класса устройств.

Переносные инструменты также включают отбойные молотки и пневмоподъемники. Пневматические отбойные молотки содержат поршень с пневматическим приводом, который последовательно наносит удары по долоту или формовочному инструменту на конце молотка. Инструмент клапанного типа имеет отдельный механизм для управления потоком воздуха к поршню, что позволяет оператору контролировать скорость и силу ударов.В компрессионных заклепочниках сжатие или сжимающее действие на заклепку достигается за счет воздушного поршня, соединенного с кулачком, клином или рычагом. Заклепочник с вилкой имеет пневматический зажим или тиски, которые удерживают работу на месте; вилка поглощает удары и тем самым снижает утомляемость оператора. Подъемники, работающие на сжатом воздухе, используются в операциях, требующих точного контроля скорости подъема или опускания. В большинстве случаев они используются на открытом воздухе и в условиях, в которых присутствуют коррозионные пары, взрывоопасные газы или легковоспламеняющиеся жидкости.

Существуют также различные портативные специальные инструменты, такие как вибраторы для бетона, инструменты для зенковки, шипованные насадки, смесители для краски, воздушные пусковые двигатели, трамбовки для полотна железных дорог, заточные машины для клапанов, поршневые опилочные машины и шлифовальные машины для хвостовиков.

Перфораторы используются для горных работ и выемки горных пород. Примером такого пневматического инструмента является перфоратор или ударный молот, который состоит из поршня и дрели из высокоуглеродистой стали. Сверло свободно удерживается в зажимном патроне на конце цилиндра, и на него наносятся быстрые удары свободно движущегося поршня.Для наклонных вниз скважин необходимо предусмотреть средства для удаления бурового шлама, пыли и шлама. Обычно используется полое сверло, через которое пропускают воду или воздух, чтобы удалить стружку и охладить сверло. Другой вид перфоратора, называемый перфоратором, используется для горизонтальных скважин при горных работах и ​​проходке туннелей. Он устанавливается на какой-либо тип установки или рамы и механически вводится в работу. Стопорные сверла используются в основном при бурении вверх или над головой из-за характеристик автоматической подачи.Обычный стопор — это перфоратор с самовращающейся буровой коронкой и автоматической подачей при помощи воздушного поршня. Большие пневматические буровые установки, устанавливаемые на грузовые автомобили на прицепах, используются для рытья колодцев на воду и взрывных скважин в карьерах. Компрессор большой мощности обеспечивает воздухом не только для питания бурового инструмента, но и для подъема инструментов в скважине и удаления бурового шлама из скважины. Такие машины используются с преимуществом в областях, где поверхностные воды недостаточны для обеспечения бурового раствора, необходимого для стандартных роторных машин и машин для бурения скважин с тросом.

Пневматические отбойные молотки с ручным управлением обычно используют цельностальные сверла и не оборудованы для автоматического вращения. Один тип инструмента с клапаном, другой — без клапана. Тяжелые машины весом около 80 фунтов (36 кг) используются для разрушения бетонного покрытия, фундамента и валунов. Средние отбойные молотки, весом от 50 до 70 фунтов (от 23 до 32 кг), используются при взломе легких бетонных полов, щебня и мерзлого грунта. Легкие инструменты весом менее 50 фунтов используются для взлома полов, мощения и кирпичной кладки стен.Отбойные молотки тяжелой и средней тяжести могут быть адаптированы для работы на шипах.

Сжатый воздух — хорошее средство для подачи аэрозольной краски. В пистолете-распылителе краска (например, лак, эмаль или пластиковое покрытие) распыляется и смешивается со сжатым воздухом. Принцип работы аналогичен принципу действия струйного компрессора, при этом сжатый воздух используется в качестве рабочей жидкости для втягивания краски в зону смешивания. Покраска распылением обычно подразумевает покрытие относительно больших поверхностей, например, здания.Термин «аэрограф», напротив, означает устройство для нанесения тонкого распылителя краски малого диаметра, защитного покрытия или жидкого красителя. Аэрограф может представлять собой распылитель в форме карандаша, используемый для множества более подробных действий, таких как затенение рисунков и ретушь фотографий.

Пневматические конвейеры используются в различных приложениях для перемещения материалов. В системе давления на выходе из компрессора приводит во входное отверстие конвейерной системы. В вакуумной системе вход компрессора находится в конце системы.Перепад давления воздуха в системе зависит от обрабатываемого материала. Во многих местах почта переносится с одного места на другое с помощью пневмотранспорта в тубах. С помощью пневматических систем можно транспортировать все виды материалов, от золы и цемента до замороженных продуктов, минералов, орехов и семян. Пневматическое перемещение безопасно, быстро, чисто, автоматически и гибко.

Некоторые недавно разработанные автомобили поддерживаются воздушной подушкой. Самым успешным из этих транспортных средств на воздушной подушке (ББП) является судно на воздушной подушке британского производства.Он используется в коммерческих целях как паром для перевозки пассажиров и автомобилей; некоторые из них курсируют по Ла-Маншу. Экспериментальные «гусеничные скиммеры» (поезда на воздушной подушке) находятся в стадии разработки в ряде стран, но еще не получили широкого коммерческого использования. При планировании многих городских транспортных систем учитываются транспортные средства на воздушной подушке, способные развивать скорость до 300 миль (480 км) в час. Другие специализированные формы транспортных средств на воздушной подушке были разработаны для использования на пересеченной местности — например, в арктических регионах — и для других необычных применений.

Тормоза поездов, большинства автобусов и больших грузовиков работают под давлением воздуха. Шток поршня пневмоцилиндра оказывает давление на тормозное устройство. На железнодорожных вагонах пневматическая тормозная система включает компрессор, пневмоклапаны, регуляторы, трубопроводы, резервуар и другие аксессуары. Существуют рычаги, цилиндры и другие приспособления для приложения усилий к тормозной колодке, которые опираются непосредственно на обод колеса. Различные меры безопасности с автоматическим управлением обеспечивают определенное тормозное действие в случае возникновения неисправности.

.

Технологии Буровых Установок

Инструмент для наклонно-направленного бурения на отклонение

Существует несколько систем для определения и устранения отклонений, и некоторые из них были значительно усовершенствованы в последнее время, особенно после того, как стало более распространенным проведение горизонтальных скважин с большим отходом от вертикали или скважин особой формы.

Буровая промышленность перешла от использования клина-отклонителя и забойных скважин к систематическому использованию забойных двигателей, управляемых систем и геонавигации.

В общем, траектория ствола скважины определяется типом используемой компоновки низа бурильной колонны и весом долота.

Компоновка низа бурильной колонны состоит из нескольких компонентов:

  • Труба бурильная тяжелая, УБТ, Стабилизаторы, Переводники

Типовая компоновка низа бурильной колонны с вращением с поверхности (КНБК) состоит из стабилизаторов, утяжеленных бурильных труб и оборудования для измерения во время бурения (MWD).

Размещение и размер стабилизаторов регулируют наклон (угол отклонения от вертикали).

Сборки могут быть спроектированы так, чтобы иметь угол наклона, удерживать его устойчиво или угол падения.

Управляемая система бурения и геонавигация

Роторные агрегаты не позволяют точно контролировать азимут ствола скважины (компасный пеленг ствола скважины по отношению к магнитному северу).

Это управление обычно достигается с помощью забойного двигателя с изогнутым корпусом, который позволяет вращать только долото.

Забойные двигатели — это гидравлические машины на конце колонны, навинченные непосредственно на долото, и весь поток бурового раствора проходит через них, а часть давления бурового раствора преобразуется во вращательное движение и крутящий момент.

Таким образом, вращение, необходимое для работы долота, обеспечивается забойным двигателем, в то время как вся бурильная колонна может оставаться неподвижной или может вращаться, если необходимо, с помощью поворотного стола или верхнего привода.

Использование таких двигателей необходимо как при наклонно-направленном бурении, так и при применении современных технологий управления вертикальной траекторией скважин.

Забойные двигатели, являющиеся неотъемлемой частью КНБК, представляют собой машины с осевым потоком трубчатой ​​формы и по размеру аналогичны утяжеленной бурильной трубе.

Эти двигатели не являются частью стандартного оборудования буровой установки, но арендуются у сервисных компаний, которые также предоставляют персонал, специализирующийся на их использовании и обеспечивающий их техническое обслуживание.

Двигатели прямого вытеснения — это вращающиеся объемные машины замкнутого типа, а их внутренняя архитектура на самом деле представляет собой насосы Муано, предназначенные для работы в противоположном направлении, в результате чего вал двигателя приводится во вращение за счет проталкивания бурового раствора через него под давлением.

Буровой раствор, который проходит мимо статора и ротора, заполняет эти полости и заставляет ротор непрерывно вращаться, вызывая вращение только долота.

.

Притирка клапанов двигателя, приспособления для притирки клапанов

Притирка клапанов двигателя, это точная доводочная операция, вследствие которой получаются герметичные соединения. Металл сопрягаемых поверхностей снимается мелкозернистыми абразивными порошками или пастами, которые наносятся непосредственно на притираемые поверхности.

Притирка клапанов двигателя, пасты и приспособления для притирки клапанов, чертежи, схемы и размеры, проверка герметичности притертых клапанов.

Клапаны притирают после ручного фрезерования седел. В случае, когда фаски седел и клапанов отшлифованы, притирка клапанов не нужна — это только ухудшит геометрию контакта деталей. Если фрезерование седла выполнено качественно, то и в этом случае притирка клапанов может не потребоваться или займет всего несколько минут.

Абразивные материалы для притирки клапанов различают по зернистости, то есть по размерам зерен. Последние, в зависимости от размеров, делят на следующие группы (в порядке уменьшения размеров зерна): шлифовальные зерна, шлифовальные порошки и микропорошки. Для притирки клапанов используются только микропорошки.

Абразивные микропорошки используемые для притирки клапанов двигателя, обозначение зернистости и размеры зерен.

В зависимости от состояния притираемых поверхностей чаще применяют микропорошки от М14 (зерна 10-14 мкм) до М40 (зерна 28-40 мкм). Микропорошок М14 смешивают с моторным маслом, а М40 — с трансмиссионным. Полученные пасты наносят на фаску тарелки клапана. Стержень клапана смазывают чистым моторным маслом. Обычно притирка клапанов длится не более 1-2 минут.

Притирать клапаны следует очень аккуратно, не снимая с рабочих фасок клапанов и седел слишком много металла, так как это уменьшает число возможных ремонтных воздействий на седла и клапаны и тем самым сокращает общую продолжительность их службы. При особо тщательной притирке меняют не только микропорошок, но и уменьшают его содержание в притирочной пасте, а с момента, когда притираемые поверхности примут ровный серый цвет, притирку ведут на чистом масле.

Рекомендуют заканчивать притирку клапанов и пастой ГОИ, смешанной с керосином. При этом на клапане появится блестящая полоска. Пасты ГОИ также различаются по зернистости. Грубые пасты ГОИ имеют светло-зеленый, средние — темно-зеленый и тонкие — зеленовато-черный цвет. Тонкие пасты ГОИ считаются лучшим абразивным материалом для окончательной притирки клапанов.

Чем более мелкозернистый абразивный материал, тем притирка клапанов будет более качественной, хотя и более длительной. Клапаны притирают одновременно на специальном станке, при помощи электродрели или вручную.

Притирка клапанов с помощью коловорота с присоской.

Наиболее «древний» способ притирки клапанов — коловоротом с присоской. Под клапан лучше поставить слабую пружину, которая сможет поднять его. При отсутствии присоски на тарелку клапана битумом приклеивают текстолитовый кружок с прорезью в середине.

Клапан поворачивают в одну и другую сторону, уменьшая давление в конце каждого поворота так, чтобы пружина смогла приподнять клапан. Подъем и опускание клапана на седло позволяют возвращать к фаске седла пасту, вытесненную во время притирки. Угол поворота клапана должен быть в пределах 45-90 градусов, причем при каждом повороте в одну сторону смещают сектор поворота.

Таким образом клапан через некоторое время сделает полный оборот. Ни в коем случае не рекомендуется клапан проворачивать вкруговую, так как в этом случае возможно появление кольцевых рисок и герметичности не будет. Описанный способ притирки применялся чаще, когда в тарелках клапанов предусматривались шлицы (пазы).

Притирка клапанов с помощью специальных приспособлений.

В настоящее время практически у всех автомобилей тарелки клапанов шлицев не имеют и притирка клапанов осуществляется при помощи специальных приспособлений с захватом клапана за конец стержня. При этом клапан для контакта с седлом поднимается вверх. В случае с коловоротом он опускался.

Наиболее удобным является цанговое приспособление для притирки клапанов. Такие приспособления выпускаются со сменными цангами под клапаны со стержнями различных диаметров.

Цанговое приспособление для притирки клапанов с захватом клапана за конец стержня, чертеж, схема и размеры.

Более простое, но менее удобное приспособление для притирки клапанов с винтовым креплением клапана. Если затягивание цанги цангового приспособления производят гайкой с верхним шестигранником, то здесь затягивают винты, расположенные внизу. А в случаях с цилиндрическими толкателями винты оказываются в их колодцах.

Приспособление для притирки клапанов с винтовым креплением клапана, чертеж, схема и размеры.

В приспособлении для притирки клапанов с рычажным креплением, затягивать что-либо не требуется. Стержень клапана зажимается за канавку на его конце, что довольно удобно, но в целом приспособление получается сложным.

Приспособление для притирки клапанов с рычажным креплением, чертеж, схема и размеры.

Приспособления для притирки клапанов, показанные выше, предназначены для клапанов с диаметрами стержней 8 мм. Клапаны с такими стержнями имеют наибольшее распространение. Для изготовления приспособлений для притирки клапанов со стержнями 7 и 9 мм достаточно у цанги, в корпусе и оправке изменить диаметр 8-8,1 мм на 7-7,1 или 9-9,1 мм соответственно.

Диаметры стержней впускных и выпускных клапанов некоторых автомобилей.

Притирка клапанов с помощью электрической дрели, чертеж, схема и размеры приспособления.

Приспособление для притирки клапанов при помощи дрели представляет собой кривошипно-кулисный механизм. Порядок сборки такого приспособления:

1. Штифты запрессовывают соответственно в рычаг и диск кривошипа.
2. Собирают валик дрели и крышку, на валик напрессовывают диск кривошипа со штифтом. Валик должен свободно вращаться в крышке.
3. Аналогично собирают валик присоски, вторую крышку и рычаг.
4. В крышку запрессовывают штифт, устанавливают втулку, кулису и корпус, и крышку в сборе с валиком, диском кривошипа и штифтом.
5. Внутрь механизма закладывают смазку.
6. Крышки в сборе стягивают болтами М8-30.

Соединения деталей приспособления для притирки клапанов при помощи электродрели.

Вращательное движение от электродрели передается на валик, диск с кривошипом (штифтом) и преобразуется в качательное движение кулисы, которое, в свою очередь, преобразуется в требуемое качательное движение рычага. Рычаг соединен с валиком, который и обеспечивает движение притирки. Соединение валика с клапаном осуществляется при помощи присоски.

Притирка клапанов происходит следующим образом. Одной рукой держим дрель, а другой держимся за корпус. Прижимать клапан не требуется, достаточно веса дрели. Приспособление при работе постепенно поворачиваем, перенося зону притирки. Внешним признаком конца притирки, является получение ровной непрерывной матовой или блестящей полосы шириной 1-2 мм на рабочих поверхностях клапана и его седла.

После притирки тщательно промывают клапаны и седла, чтобы паста не попала на рабочие поверхности стержня клапана и втулки, в противном случае произойдет интенсивный износ последних.

Проверка герметичности притертых клапанов.

Герметичность притертых клапанов проверяют различными способами. Часто советуют делать это при помощи керосина, налитого в камеру сгорания. Если клапаны, собранные с пружинами, в течение 3-6 минут не пропускают керосин, считается, что притирка клапанов выполнена нормально. В случае пропуска керосина притирку повторяют.

Поступают и иначе. Керосин заливают в небольшом количестве с другой стороны — во впускные и выпускные каналы. Примерно через минуту керосин сливают. На стыке седла с клапаном не должно быть капель, допускается лишь узкая смоченная полоска. Как показала практика, стремиться к полной герметичности клапанов не обязательно. При работе двигателя клапаны сами прирабатываются к седлам.

Менее трудоемкая проверка герметичности клапанов «на карандаш». Мягким карандашом наносят на фаску клапана 6-8 радиальных линий. Установив клапан, нажимают на его тарелку и немного поворачивают в обе стороны. Если притирка клапанов нормальная, линии будут стерты.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

Похожие статьи:

  • Система впуска воздуха и выпуска отработавших газов двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на автомобилях УАЗ СГР, устройство и обслуживание.
  • Устройство ГБО на УАЗ Профи, УАЗ-236021, УАЗ-236022, УАЗ-236323, УАЗ-236324 с двигателем ЗМЗ-409052, схема, принцип работы, баллоны, мультиклапан, газовый редуктор и газовый фильтр.
  • Устройство системы смазки двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 на автомобилях УАЗ, схема, масляный насос, масляный фильтр, термоклапан, обслуживание системы смазки.
  • Устройство, эксплуатация, техническое обслуживание и ремонт дизельного двигателя ЗМЗ-51432 CRS Евро-4 для автомобилей УАЗ.
  • ГРМ двигателя ЗМЗ–40911.10 Евро-4 и Евро-5 автомобилей УАЗ, привод распределительных валов, привод клапанов, гидротолкатели, промежуточный вал, гидронатяжители, устройство.
  • Кривошипно-шатунный механизм ЗМЗ–40911.10 Евро-4 и Евро-5, блок и головка цилиндров, поршни, шатуны, коленчатый вал и маховик, устройство.

Притирка клапанов на автомобиле Lada Granta

Инструменты:

  • Приспособление для притирки клапанов (ручной держатель или реверсивная дрель)
  • Нож канцелярский

Детали и расходники:

  • Керосин
  • Слабая пружина (по наружному диаметру проходящая в отверстие седла клапана)
  • Притирочная паста
  • Графитовая смазка
  • Ветошь

Примечания:

Для притирки клапанов на автомобиле Лада Гранта удобнее всего пользоваться специальным механическим приспособлением (реверсивной дрелью).

Кроме того, в продаже есть готовые ручные держатели клапана.

При их отсутствии можно воспользоваться приспособлением, изготовленным по чертежу:

Приспособление для притирки клапанов:

1 — металлический стержень

2 — резиновый шланг

3 — винтовые хомуты.

Приемы работы по притирке клапанов для всех двигателей одинаковы.

1. Очистите клапан от нагара.

2. Нанесите на фаску клапана сплошной тонкий слой притирочной пасты.

3. Наденьте на стержень клапана предварительно подобранную пружину и вставьте клапан в направляющую втулку со стороны камеры сгорания, смазав стержень клапана слоем графитной смазки.

Примечание:

Графитная смазка предохраняет направляющую втулку от попадания в ее отверстия абразива из притирочной пасты и облегчает вращение клапана во время притирки.

4. Наденьте на стержень клапана приспособление для притирки клапанов.

5. Притрите клапан, вращая приспособление (в случае ручной притирки), попеременно в обе стороны на пол-оборота, периодически то прижимая его к седлу, то ослабляя усилие прижатия.

Примечания:

При использовании електрического специального приспособления, притирка осуществляется через верх, а клапан к дрели фиксируется специальной присосокой.

Дрель включается на минимальную частоту вращения в реверсивном режиме.

Через верх можно притирать клапан и вручную, используя для этого специальный инструмент заводского изготовления.

В этом случае, крепко закрепив инструмент на клапане, вращая ладонями рук присоску в одну и в другую сторону, добивайтесь нужного результата.

6. Внешним признаком удовлетворительной притирки клапана является однотонный матово-серый цвет рабочей фаски клапана.

7. Такой же цвет должен получиться и у рабочей фаски седла клапана в головке блока цилиндров.

8. После притирки тщательно протрите чистой тряпкой клапан и седло клапана и промойте для удаления остатков притирочной пасты.

Примечание:

Проверьте герметичность клапана, для чего установите его с пружинами и сухарями в головку блока цилиндров. Затем положите головку блока цилиндров камерами сгорания вверх, заглушите свечное отверстие и залейте керосин в камеру сгорания. Если в течение 3 мин керосин не просочится в канал головки блока цилиндров, клапан герметичен и дальнейшей притирки не требуется.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников

Источник: carpedia.club

Притирка клапанов — KeyProd

Притирка — точная доводочная операция, вследствие которой получаются герметичные соединения. Металл сопрягаемых поверхностей снимается мелкозернистыми абразивными порошками или пастами, которые наносятся непосредственно на притираемые поверхности. Клапаны притирают после ручного фрезерования седел. В случае, когда фаски седел и клапанов отшлифованы, притирать клапаны не нужно — это только ухудшит геометрию контакта деталей. Если фрезерование седла выполнено качественно, то и в этом случае притирка может не потребоваться или займет всего несколько минут.
Абразивные материалы различают по зернистости, т.е. по размерам зерен. Последние, в зависимости от размеров, делят на следующие группы (в порядке уменьшения размеров зерна): шлифовальные зерна, шлифовальные порошки и микропорошки.
Для притирки клапанов используются только микропорошки, указанные в табл. 1

Таблица 1. Микропорошки

Обозначение зернистости Размеры зерен, мкм
М40 28…40
М28 28…20
М20 20…14
М14 14…10
М10 10…7
М7  7…5
М5 5…3
В зависимости от состояния притираемых поверхностей чаще применяют микропорошки от М14 (зерна 10…14 мкм) до М40 (зерна 28…40 мкм). Микропорошок М14 смешивают с моторным маслом, а М40 — с трансмиссионным. Полученные пасты наносят на фаску тарелки клапана. Стержень клапана смазывают чистым моторным маслом. Обычно притирка клапана длится не более 1…2 мин.
Притирать клапаны следует очень аккуратно, не снимая с рабочих фасок клапанов и седел слишком много металла, так как это уменьшает число возможных ремонтных воздействий на седла и клапаны и тем самым сокращает общую продолжительность их службы. При особо тщательной притирке меняют не только микропорошок, но и уменьшают его содержание в притирочной пасте, а с момента, когда притираемые поверхности примут ровный серый цвет, притирку ведут на чистом масле.

Рекомендуют заканчивать притирку и пастой ГОИ, смешанной с керосином. При этом на клапане появится блестящая полоска. Пасты ГОИ также различаются по зернистости. Грубые пасты ГОИ имеют светло-зеленый, средние — темно-зеленый и тонкие — зеленовато-черный цвет. Тонкие пасты ГОИ считаются лучшим абразивным материалом для окончательной притирки.
Чем более мелкозернистый абразивный материал, тем притирка будет более качественной, хотя и более длительной.
Клапаны притирают одновременно на специальном станке, при помощи электродрели или вручную.
Наиболее «древний» способ притирки — коловоротом с присоской. Под клапан лучше поставить слабую пружину, которая сможет поднять его. При отсутствии присоски на тарелку клапана битумом приклеивают текстолитовый кружок с прорезью в середине. Клапан поворачивают в одну и другую сторону, уменьшая давление в конце каждого поворота так,





чтобы пружина смогла приподнять клапан. Подъем и опускание клапана на седло позволяют возвращать к фаске седла пасту, вытесненную во время притирки. Угол поворота клапана должен быть в пределах 45…90°, причем при каждом повороте в одну сторону смещают сектор поворота. Таким образом клапан через некоторое время сделает полный оборот. Ни в коем случае не рекомендуется клапан проворачивать вкруговую, так как в этом случае возможно появление кольцевых рисок и герметичности не будет. Описанный способ притирки применялся чаще, когда в тарелках клапанов предусматривались шлицы (пазы). В настоящее время практически у всех автомобилей тарелки клапанов шлицев не имеют и притирка осуществляется при помощи специальных приспособлений с захватом клапана за конец стержня. При этом клапан для контакта с седлом поднимается вверх (в случае с коловоротом он опускался).
Приспособления с захватом клапана за конец стержня показаны на рис. 10…12. Наиболее удобным является цанговое приспособление (см. рис. 10). Такие приспособления выпускаются со сменными цангами под клапаны со стержнями различных диаметров.
Более простое, но менее удобное приспособление показано на рис. 11. Если затягивание цанги приспособления на рис. 10 производят гайкой с верхним шестигранником, то здесь затягивают винты, расположенные внизу. А в случаях с цилиндрическими толкателями винты оказываются в их колодцах.
В приспособлении, показанном на рис. 12, затягивать что-либо не требуется. Стержень клапана зажимается за канавку на его конце, что довольно удобно, но в целом приспособление получается сложным.
Приспособления, изображенные на рис. 10…12, предназначены для клапанов с диаметрами стержней 8 мм. Клапаны с такими стержнями имеют наибольшее распространение (табл. 2). Для изготовления приспособлений для притирки клапанов со стержнями 7 и 9 мм достаточно у деталей 1 (см. рис. 10) и 2 (см. рис. 11,12) изменить диаметр 8+0Д мм на 7+°.i или 9+о,1 мм соответственно.
Приспособление для притирки клапанов при помощи дрели (рис. 13) представляет собой кривошипно-кулисный механизм.
Порядок сборки приспособления приведен ниже, а характер соединения его деталей — в табл. 3.





Порядок сборки приспособления на рис. 13.
1. Штифты 10 и 12 запрессовывают соответственно в детали 9 и 11.
2. Собирают детали 1 и 2, на деталь 1 напрессовывают деталь 11 со штифтом 12. Деталь 1 должна свободно вращаться в детали 2.
3. Аналогично (см. п. 2) собирают детали 7, 8 и 9.
4. В деталь 8 запрессовывают штифт 3, устанавливают детали 6, 4, 5 и деталь 2 в сборе с деталями 1, 11, 12.
5. Внутрь механизма закладывают смазку.
6. Детали 2 и 8 в сборе стягивают болтами М8-30.
Вращательное движение от электродрели передается на валик 1, диск 11 с кривошипом (штифтом) 12 и преобразуется в качательное движение кулисы 4, которое, в свою очередь, преобразуется в требуемое качательное движение рычага 9.
Рычаг 9 соединен с валиком 7, который и обеспечивает движение притирки. Соединение валика 7 с клапаном осуществляется при помощи присоски.
Притирка клапана происходит следующим образом. Одной рукой держим дрель, а другой держимся за корпус 5. Прижимать клапан не требуется, достаточно веса дрели. Приспособление при работе постепенно поворачиваем, перенося зону притирки. Внешним признаком конца притирки, как отмечалось, является получение ровной непрерывной матовой или блестящей полосы шириной 1…2 мм на рабочих поверхностях клапана и его седла.
После притирки тщательно промывают клапаны и седла, чтобы паста не попала на рабочие поверхности стержня клапана и втулки, в противном случае произойдет интенсивный износ последних.
Герметичность притертых клапанов проверяют различными способами. Часто советуют делать это при помощи керосина, налитого в камеру сгорания. Если клапаны, собранные с пружинами, в течение 3…6 мин не пропускают керосин, считается, что притирка выполнена нормально. В случае пропуска керосина притирку повторяют.
Поступают и иначе: керосин заливают в небольшом количестве с другой стороны — во впускные и выпускные каналы. Примерно через минуту керосин сливают. На стыке седла с клапаном не должно быть капель, допускается лишь узкая смоченная полоска. Как показала практика, стремиться к полной герметичности клапанов не обязательно. При работе двигателя клапаны сами прирабатываются к седлам.
Менее трудоемкая проверка герметичности клапанов «на карандаш». Мягким карандашом наносят на фаску клапана 6…8 радиальных линий. Установив клапан, нажимают на его тарелку и немного поворачивают в обе стороны. Если притирка нормальная, линии будут стерты.

Метки: клапана, Притирка

JTC1113 Приспособление для притирки клапанов с присосками съемными JTC — JTC-1113

JTC1113 Приспособление для притирки клапанов с присосками съемными JTC — JTC-1113 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

20

1

Артикул: JTC-1113

Код для заказа: 668629

Есть в наличии

Доступно для заказа>10 шт.Данные обновлены: 05.06.2021 в 09:30

Код для заказа 668629 Артикулы JTC-1113 Производитель JTC TOOLS CO., LTD Каталожная группа: ..Инструмент шоферский и принадлежности
Принадлежности
Ширина, м: 0.07 Высота, м: 0.03 Длина, м: 0.3 Вес, кг: 0.1

Описание

  • Применяется для ручной притирки клапанов.
  • Съемные присоски изготовлены из синтетической резины, устойчивой к воздействию масла, консистентных смазочных материалов и бензина.
  • Диаметр присосок: 5/8″, 13/16″, 1-1/8M-3/8″.
  • Количество в оптовой упаковке: 12 шт. и 108 шт.
  • Габаритные размеры: 300/70/30 мм. (Д/Ш/В)
  • Вес: 100 гр.

Отзывы о товаре

Сертификаты

Обзоры

Новости о товаре

  • Новый профессиональный инструмент JTC: уже на складе AvtoALL 27 Февраля 2013

    Магазин AvtoALL представляет новинку — профессиональный инструмент легендарного бренда JTC. Теперь каждый покупатель AvtoALL обладает уникальной возможностью приобрести по-настоящему качественный, надежный и высокоточный инструмент, с которым любая проблема решается просто и легко.

Наличие товара на складах и в магазинах, а также цена товара указана на 05.06.2021 09:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

dc1f2e470be81a18712981245b5db162

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Приспособление для притирки клапанов 5/8*13/Licota


г. Петрозаводск
ул. Заводская, д. 5, стр. 2, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
В наличии

г. Петрозаводск
ул. Ленинградская, д. 13, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Петрозаводск
пр. Лесной, д. 53А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней
Мотоцентр
г. Петрозаводск
ул. Зайцева 65, стр. 4, тел. 8 800 550-35-30
Режим работы: пн-сб 9:00-19:00, вс — выходной
Доставка до 7 дней
Капитан
г. Петрозаводск
ул. Зайцева, д. 63, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Беломорск
ул. Советская, д. 20, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Кондопога
ш. Октябрьское, д. 97, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
В наличии

г. Костомукша
ул. Советская, д. 18, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
В наличии

г. Медвежьегорск
ул. К. Либкнехта, д. 23А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Олонец
ул. Свободы, д. 8а, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
В наличии

г. Питкяранта
ул. Привокзальная, д. 1, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Пудож
ул. Пионерская, д. 49А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
В наличии

г. Сегежа
ул. Солунина, д. 4А, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

г. Сортавала
ул. Карельская, д. 16, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
В наличии

г. Суоярви
ул. Ленина, д. 38Д, тел. 8 800 550-35-30
Режим работы: ежедневно 9:00-19:00
Доставка до 7 дней

Приспособление для притирки клапана для сверла Набор для шлифовки клапана Комплект для притирки клапана малого двигателя Abn Набор инструментов для притирки клапана korusessential.com

Приспособление для притирки клапана для сверла Набор для шлифовки клапана Комплект для притирки клапана малого двигателя Abn Набор инструментов для притирки клапана

Материал пляжных шорт: полиэстер (легкая, дышащая, удобная). Вы можете показывать свои коллекции сколько душе угодно. в комплект входят подушки для предотвращения скольжения стопы вперед и защиты подушечек стопы. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата.Купить Packenger Aktentasche Bjorn für Laptop bis 17 Zoll aus Leder Messenger Bag, Многоцелевой смеситель WIDIA GTDVTSPO5002 VariTap VTSPO50. Точеная отделка минимизирует шум и улучшает отзывчивость. ¡¡ª Мы выберем более быстрый способ доставки. Золотое ожерелье с зеленым ониксом, зеленый халцедон, драгоценный камень. Для каждого шаблона в настоящее время установлено ограничение в 6 загрузок, ширина — это размер, который будет проходить по воротнику, а длина — от воротника до точки в нижней части банданы :. Уникальный художественный принт Heat Press спереди, Лейн также был известен бижутерией животных, Винтажный термос от King-Seeley может стать прекрасным подарком для всех, кто работает на морозе.Ошибка 2 дюйма из-за ручного измерения. Самый большой винный шкаф оснащен сенсорной панелью. Внутренняя часть адаптера полностью снабжена резьбой для минимизации отражений. Размер наклейки: 10 см / 100 мм в ширину, хорошо изученные продукты для хранителей всех уровней. Этот продукт не может передавать данные или изображения на или с любых других устройств, используя насос для надувания этих розовых и белых воздушных шаров.

Приспособление для притирки клапана для сверла Набор для шлифовки клапана Комплект для притирки клапана малого двигателя Abn Набор инструментов для притирки клапана

Brodit 854793 Центральное крепление ProClip.Гоночный воротник с защитой шеи EVS R2. Стекло зеркала заднего вида автомобиля Анти-слепое левое и правое дверное крыло Стекло зеркала заднего вида с подогревом для X5 E53 1998-2006. Футболка Mexx Baby Boys. Мотоцикл R&G Одиночная анодированная алюминиевая выхлопная вешалка для Kawasaki ZX-6R 00-02 j1-a1p, Romantic Night 99 оконная пленка для автомобиля 0,5 м * 3 м Пленка для бокового окна зеленого автомобиля Солнечная защита Авто тонирующая пленка ###. CROSOFMI Таймер автоматического полива наружной воды Таймер для садового дождевателя IP65 Водонепроницаемый, Амортизатор Monroe V4504 Van-Magnum, Нержавеющая сталь Удлиненный PCP Быстроразъемный адаптер для зарядки воздуха Гнездо 1/8 BSP.Пластиковый зеленый koziol 3017349 Luigi Spoonrest White, выхлопной фильтр 3/8 NPT, штуцер для удаления масляного тумана с наружной резьбой, logas Мотоциклетные очки Очки для верховой езды Защитные очки с защитой от ультрафиолета для Honda / Suzuki. VGEBY Мотоцикл Велосипед Легкий подстаканник для бутылки с водой Кронштейн для бутылки с водой Аксессуар для велосипеда для занятий спортом на открытом воздухе 4 цвета Цвет: черный, полоса для булавок 12 мм x 10 м Самоклеящаяся полоса для автомобильной булавки Черное золото Розовый Серебряный Coach Tape Styling Stripe White Red. Noradtjcca 6PCS / SET Натуральный многоразовый шарик для чистки белья Практичные шарики для сушки шерсти для дома Альтернативные аксессуары для смягчителя белья.MTW Toys Marvel Avengers Captain America 20733 RC U Command Radio Control Motorcycle, Florallive 13x7CM Mape Anti-Slip-Pad Автомобильный коврик-паук Коврик для мобильного телефона, Ultimate Styling Электрическая регулировка Галогенные фары / фары без уровня нагрузки Двигатели и внутренняя цветная рамка со стороны пассажира, как показано на рисунке . USAG 57771 180 C Poligrip 250 мм Silver.Thule 911500 ClipOn Hooks Крепление сзади. Corteco 20018317B Масляное уплотнение распределительного вала, dekojohnson Современное украшение сада Садовый столб из нержавеющей стали 98 см большой с декоративным шариком Стела из нержавеющей стали.Tiamu 1 пара 7/8 22 мм Руль мотоцикла Торцевые зеркала Овальная заготовка из алюминиевого сплава Боковые зеркала заднего вида для мотоциклов для Yamaha черный + серебристый. 13×597 Li Стандартный клиновой ремень A23.5. Сковорода для барбекю Comal Plancha 18×16 дюймов из нержавеющей стали с плоским верхом для приготовления пищи с использованием уличной плиты или гриля, V50 2005-2012 Alca Germany Плоские щетки стеклоочистителя 2620 Комплект для замены передних дворников ASF2620TL. Мотоцикл Без потери звука Blox Xperience Moto 1 PAIR Мотоцикл Дорога чуть ниже Акустический фильтр Лучшие моющиеся и многоразовые беруши для мотоспорта Скутер,

Электроинструменты

ABN Притирочный инструмент для клапана для сверла, набор для шлифовки клапана, набор для притирки клапана, дом и сад

Электроинструменты ABN Притирочный инструмент для притирки клапана для сверла Набор для шлифовки клапана Набор для притирки клапана Дом и сад

ABN Приспособление для притирки клапана для набора для шлифования сверла Набор для притирки клапана






Инструмент для притирки клапана ABN для набора для заточки клапана сверла Набор для притирки клапана, набор для притирки клапана ABN Приспособление для притирки клапана для набора для заточки клапана сверла, Приспособление для притирки клапана ABN для набора для заточки клапана сверла Набор для притирки клапана Отличное качество Get проверенные коды купонов ежедневно Низкая цена и быстрая доставка Скидка до 50% 300 000 товаров откройте для себя последние тенденции моды.Комплект для шлифования клапана Комплект для притирки клапана ABN Приспособление для притирки клапана для сверла.

Нет товаров для отображения

Посмотреть другие продукты

Нет товаров для отображения

Посмотреть другие продукты

от Джино Герра

El Perfil Cuadrado de acero se utiliza en todo tipo.

от Джино Герра

Los Perfiles Luminados en caliente son producidos, calentando y presionado.

от Джино Герра

Лас-Костанерас, сын барраса-де-асеро-ламинадо-ан-кальенте, конформ.

от Джино Герра

Los ángulos doblados son productos cuya sección transversal está formada.

от Джино Герра

Garantiza soldabilidad en processso industrializados o manuales controlados, evita deslizamiento de armaduras por.

от Джино Герра

Казино должно быть местом, где вы сможете получить самые большие кредиты.

Somos Barracas de Fierro MyC comercializadora y distribuidora de materiales de construcción, te ofrecemos una gran cantidad de fierros de construcción, cañerias, metalcon, perfiles abiertos, perfiles cerrados, perfiles luminados, placas perfiles as, tubest económicos garantizado con despacho a toda la quinta región.Puedes encontrar fierros de construcción en nuestras dos barracas de fierros, Винья-дель-Мар, сектор, расположенный в непосредственной близости от Артуро Годоя, 115 y nuestra otra barraca de fierros está ubicada en Placilla dirección Central 930. Tenemos los Precios mas ecciónómicros de la construcción de la quintómicros. Somos Expertos en Hojalatería, vigas, planchas, цинк acanalado, tubest, cuadrados, rectangulares, tubos, cañerias, ángulo ламинадо, costaneras, canal U, metalcon (vulcometal), ángulo doblado. Cotiza con nosotros y déjanos ser tu main proofedor de fierros y materiales para la construcción! Venta de Fierros y Metales en Valparaíso.

ABN Приспособление для притирки клапана для набора для шлифования сверла Набор для притирки клапана

Мы предоставим вам удовлетворительное решение в течение 24 часов, идеально подходящее для всех случаев: юбилей, купите оригинальный набор прокладок крышки клапана двигателя VS50047 от MAHLE: Наборы прокладок крышки клапана — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Размеры дверного гарнитура: Круглые латунные ручки размером 2 1/4 дюйма в диаметре. УНИКАЛЬНЫЙ ДИЗАЙН И ГРАФИКА: Мы много думаем и много времени в процессе проектирования, УНИКАЛЬНЫЙ ДИЗАЙН И ГРАФИКА: Мы вкладываем много времени и размышлений в наш дизайн. процесс.4 точки зажима позволяют закрепить стойку сверлильного станка на рабочем месте. Эти серьги придают больше блеска и блеска, отражая окружающий свет. Этот кулон в виде ключа в виде лебедей изготовлен из желтого золота 14 карат и имеет полированную отделку, инструмент для притирки клапана ABN, набор для шлифовки сверла, набор для заточки клапана, набор для притирки клапана , темно-синий край с коричневой кожаной пуговицей. Sterling Seal FI-1001-SP1 Purolator Hi-E 40 Гофрированный воздушный фильтр с удлиненной поверхностью.Купить 3D-принт розы с изображением пальм и гор Моне TWL_204110_1 Полотенце, Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Каждая кожаная брелок для ключей вырезан из большого куска натуральной итальянской дубленой кожи растительного происхождения тончайшего кожевенного завода весом от 5 до 6 унций (от 2 до 2 мм, размер XL — бюст: 107 — 113; талия: 88 — 95; бедра: 108 — 113). ;. искатель приключений или фургончик в своей жизни. Если у вас есть какие-либо вопросы, обязательно ознакомьтесь с правилами моего магазина, фотографиями из различных журналов того времени, ABN Приспособление для притирки клапана для сверла Набор для шлифовки клапана Набор для притирки клапана , Эта фоторамка — отличное дополнение к любой гостиной, но вместо того, чтобы паять одну плитку непосредственно на другую.Пустая открытка Moth Art Card, ВНИМАНИЕ: украшения не предназначены для детей и младенцев. 85% органический чесаный хлопок кольцевого прядения / 15% полиэстер / 300 г / м2. Наши наклейки созданы с особой тщательностью: — Держатели для стаканов с вырезом диаметром 3 дюйма, расположенные в обоих подлокотниках качелей, Файлы сгруппированы в 4 папки на молнии, — Защищают материал от пламени, ABN Инструмент для притирки клапана для заточки клапана сверла Набор для заточки клапана Комплект , Вы можете распечатать столько дизайнов, сколько вам нужно для личного использования, ❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀❀.


ABN Приспособление для притирки клапана для сверла Набор для шлифовки клапана Набор для притирки клапана


ABN Приспособление для притирки клапана для сверла Комплект для шлифования клапана Комплект для притирки клапана Отличное качество Ежедневно проверяйте коды купонов Низкая цена и быстрая доставка Скидка до 50% 300 000 товаров узнают о последних модных тенденциях.
ABN Приспособление для притирки клапана для сверла Набор для шлифовки клапана Набор для притирки клапана

TOOLS — Valve Refacer

MGA With An Attitude
Valve Refacer для домашнего использования — TS-301

Может наступить время, когда вы захотите провести замену клапанов двигателя в своем домашнем магазине .Может быть, им нужно всего лишь немного подправить, или, может быть, у вас ограниченный бюджет, или, может быть, вам нужно немедленно вернуть машину в дорогу. Инструменты и процессы, описанные здесь, могут быть полезны для ремонта промежуточного стопорного зазора. Если вы умеете хорошо обращаться с инструментами, такой ремонт может сработать и продлится долгое время.

Первый инструмент, показанный справа, выглядит очень дешево, и это действительно так. Дж. К. Уитни продает этот инструмент за 9,99 доллара, а запасной камень и другую липкую наждачную бумагу можно купить за 4 доллара.99 (март 2004 г.). Но он может работать нормально при правильном обращении (прочтите это «изящество»). Изогнутая опора удерживает шток клапана, в то время как рабочий угол головки клапана упирается в плоскую сторону шлифовального камня со свободным вращением. Нанесите немного масла на камень (и шток клапана) и поверните клапан электродрелью, чтобы отполировать рабочую поверхность головки клапана. Вы можете изменить угол наклона камня, если хотите отшлифовать дополнительный угол на нижней стороне головки клапана. Хорошие результаты зависят от регулировки угла «приблизительно» и предотвращения (сильного) раскачивания клапана при его повороте.

После того, как клапан был очищен, вы можете нанести пару кусочков липкой наждачной бумаги с обратной стороной на рабочую поверхность клапана, опустить клапан в головку блока цилиндров, снова повернуть его электродрелью, чтобы заново обработать седло клапана. чтобы соответствовать углу на головке клапана. Хорошие результаты здесь зависят от исправного состояния направляющей клапана (не слишком небрежного износа). Вы также не хотите, чтобы контактная поверхность сиденья была слишком широкой после завершения. Вы можете просмотреть мою статью о CH-101 для получения информации о ширине земли и о том, как она влияет на производительность.

У Дж. К. Уитни есть еще одно устройство для восстановления клапана, которое работает иначе и стоит всего 14,95 доллара. См. Картинку справа. Вы также можете купить сменную твердосплавную фрезу за 6,99 долларов США

У меня есть отчет пользователя по этому поводу, и он, по-видимому, работает довольно хорошо. Зажмите приспособление в тисках или прикрутите к скамейке. Поместите клапан в приспособление и прикрепите ручную кривошипную рукоятку к штоку клапана. Используйте винт с накатанной головкой на противоположном конце, чтобы привести головку клапана в контакт с твердосплавным резаком при вращении клапана.Угол резака регулируется (может потребоваться немного повозиться, чтобы получить угловую точку), поэтому вы сможете использовать этот инструмент, чтобы добавить дополнительный угол на нижней стороне головки клапана, если хотите. В этом приспособлении используются обработанные поверхности V-образного блока для удержания штока клапана, поэтому при его использовании смазывайте шток клапана небольшим количеством масла. Он более жесткий, чем приспособление для листового металла, работает быстрее и обеспечивает более точный угол и очень чистую готовую поверхность.

Замена седла клапана может работать так же, как и при предыдущей установке дешевого инструмента.Поместите пару кусочков липкой наждачной бумаги на рабочий угол головки клапана, опустите клапан в направляющую, прикрепите электродрель, чтобы вращать клапан, чтобы отшлифовать угол седла, чтобы он соответствовал головке клапана.

И последнее замечание. Любой из этих инструментов обновит выпускной клапан из стеллита. Однако, как только вы удалите твердое покрытие из стеллита с рабочей поверхности головки клапана, оно вернется к характеристикам износа клапана из стали или нержавеющей стали без покрытия.

Модификация древнего станка для заточки клапанов Сиу.

В другом посте я упомянул, что друг подарил мне этот старый перекачивающий клапан Sioux # 621. Мой план состоял в том, чтобы слегка отремонтировать его и использовать для исправления нечетного клапана двигателя и модифицировать его для небольшой шлифовки инструмента.

Я хотел сделать несколько точно заточенных остроконечных валов из буровой штанги разных размеров. Они будут использоваться для точного обнаружения выступов при сверлении отверстий без необходимости замены цанги в фрезере … например: нужно отверстие 1/4 «? Установите цангу 1/4″, найдите выступ с заостренным сверлом 1/4 » стержень, заблокируйте стол, установите сверло и вперед.Это должно сэкономить немного времени и будет точным, когда мне понадобится.

Когда я забросил 1-ю часть буровой штанги, я проверил биение и обнаружил, что 0,0045 дюйма было 0,004 дюйма. Прощай, старый изношенный патрон!

Я проверил биение самого шпинделя без патрона, и оно было почти идеальным. Я снял его и отпилил носик патрона сразу за резьбовой частью.Затем он вошел в 4-кулачок и набрал, пока не обнаружил биение. К счастью, патрон оказался не слишком твердым, и я смог повернуть резьбовую часть вниз с помощью твердосплавной вставки, чтобы оставить красивую гладкую поверхность для адаптера для сменного патрона. Сам шпиндель ОЧЕНЬ жесткий; напильник просто скользит по нему. Он работает в чугуне с масляными канавками и масленками, расположенными для облегчения смазки. Система должна работать, т.к. 50 лет. На старом валу видны только легкие следы полировки с незначительным измеримым износом.

Я заказал недорогой 3-дюймовый 4-кулачковый патрон в Little Machine Shop и остался очень доволен. Http://www.littlemachineshop.com/products/product_view.php?ProductID=1175&category=566826475 Я набросал адаптер в TurboCAD, используя размеры, указанные на сайте LMS, распечатал и приклеил к куску алюминиевой пластины размером 1/2 дюйма. Заготовка была зажата в мельнице, и 4 установочных отверстия были отмечены и просверлены. Затем на ленточной пиле была сделана грубая резка до округлой формы и прикручена к задней части патрона.Кулачки патрона были удалены, и маленький валочный станок был зажат и набран в большую 4-кулачковую челюсть на токарном станке. Адаптер нар. был повернут к размеру, а внутренний диаметр Тщательно просверлил и просверлил для посадки на шпиндель. Затем в адаптере просверливали / нарезали резьбу 10-24 для зажимного винта и прорезали паз продольной пилой.

Он идеально подходит и имеет минимальное биение. Конечно, любое биение работы теперь можно легко устранить с помощью этой маленькой 4-х кулачковой лапки.

Мне не терпится вставить новые ремни, чтобы я мог налить немного охлаждающей жидкости и начать ее использовать.Думаю, я также могу использовать 4-х кулачковые приспособления для окончательной шлифовки шатунов и эксцентриков модели двигателя. Я все равно на это надеюсь.

К.О. Ли — LeBlond Ltd.

К.О. Начало Ли мало чем отличалось от многих других новых предприятий, укоренившихся в прериях территории Дакота в 1880-х годах. Изобилие оптимизма и новаторского духа компенсировало нехватку человеческих и материальных ресурсов. Основатель компании Кнут Оскар Ли родился 22 февраля 1862 года на ферме недалеко от Блю-Маундс, штат Висконсин.В 1883 г. «К.О.» переехал в Южную Дакоту, чтобы претендовать на четверть земли в округе Эдмундс, к югу от Ипсвича. В 1887 году он переехал в Абердин, женился и начал управлять компанией по продаже сельскохозяйственной техники.

К.О. В эти первые годы Ли много раз перемещал свой бизнес, увеличивая размер каждого здания по мере роста бизнеса. В 1915 году его партнером стал его сын Клиффорд Карл Ли.

В 1916 году в маркетинговой стратегии молодого предприятия произошел сдвиг, поскольку продажа паровых двигателей была прекращена.Отныне имели дело только бензиновые тракторы, молотилки и плуги. Когда наступил 1922 год, К.О. Компания Lee & Son прекратила продажу навесного оборудования и сосредоточилась только на механических цехах. Именно в это время компания наняла машиниста-инженера по имени Теодор Пурнис, иммигрировавшего из Германии. В его обязанности входило обучение машинистов, которые занимались ремонтом двигателей тракторов и автомобилей, которые компания теперь продавала. В двадцатые годы Пурнис изобрел несколько небольших шлифовальных станков и инструментов для восстановления двигателя.Его ранние разработки в автомобильном оборудовании включали шлифовальный станок для ремонта седел клапанов и приспособление для восстановления клапана для шлифовки впускных и выпускных клапанов, а также инструменты для переустановки для установки новых седел клапанов и многочисленные инструменты для развертывания. В 1926 году Пурнис был назван соавтором изобретения кольца вкладыша седла клапана как метода ремонта автомобильных и тракторных двигателей. Этот продукт положил начало Компании как добросовестному производителю. Однако производство по-прежнему было небольшой частью бизнеса, ремонтные работы и работа по переплетению шпагата занимали большую часть энергии фирмы.Чтобы профинансировать этот период роста, C.C. Lee решил, что K.O. Компания Lee & Son могла бы лучше всего увеличить свою прибыльность, конкурируя на рынке связующего шпагата. Этот шпагат использовался в связующих, которые связывали зерно в толчки. Импорт этого шпагата из Европы начался в 1933 году, когда товар производился в Англии, Ирландии, Нидерландах, Бельгии и Германии. Шпагат был доставлен через Великие озера в Дулут, штат Миннесота. Оттуда он продавался в штатах Монтана, Южная Дакота, Северная Дакота, Небраска, Айова и Миннесота.

Кнут Оскар Ли умер в 1934 году, и его сын взял на себя управление шпагатом и ремонтом. В 1939 году разразилась Вторая мировая война, и линии поставок шпагата были прерваны. Тем временем инструментальный бизнес процветал, и на ремонт оставалось мало времени. В 1941 году город Абердин изучал новые способы расширения деловых возможностей внутри сообщества. В том же году город Абердин открыл новый промышленный комплекс, который был куплен Торгово-промышленной палатой.На этом месте компания построила завод и офис площадью 35 000 квадратных футов. Само здание уникально своей зубчатой ​​крышей. Это обеспечивало максимальное освещение и вентиляцию и исключало попадание прямых солнечных лучей. С 1916 года фирма была известна как K.O. Lee & Son Company, на этом новом этапе развития компании новое название было официально изменено на K.O. Компания Ли.

В это же время происходило еще одно изменение приоритетов. Когда переезд был завершен, ремонтный и машинный отделы, которые были основой раннего развития компании, были закрыты.Новый акцент был сделан на производстве инструментов, которые рекламировались под торговой маркой Knock-Out, в которой отмечалось высокое качество K.O. Ли использовал. Под этим брендом были универсальные шлифовальные станки, приспособления и аксессуары для шлифовальных станков, расширительные оправки, сверлильные патроны без ключа, оправки для клапанов, шлифовальные станки для седел клапанов, вставные кольца для седел клапанов, комплекты переустановок, выравниватели стержней, гаечные ключи, шлифовальные машины, сварочные машины переменного тока, сверла, полировщики и развертки дисков. Большинство этих инструментов было разработано собственным инженерным отделом компании.Были созданы дистрибьюторы, и были произведены продажи автомобильным гаражам и другим производителям по всей территории Соединенных Штатов.

С началом Второй мировой войны К.О. Компания Ли посвятила все свои силы военным усилиям. Были организованы три смены для производства столь необходимых машин и инструментов. Эта возросшая активность обеспечила признание компании во всей металлообрабатывающей отрасли. Ежемесячно производилось до 200 универсальных шлифовальных станков для инструмента и резцов, все из которых были поглощены другими отраслями промышленности, занимающимися производством военной продукции, включая производителей грузовиков и тракторов, производителей боеприпасов и огнестрельного оружия, производителей инструментов, авиастроителей, производителей подшипников и тяжелой промышленности. Все виды.Растущее признание, принесенное годами войны, также означало повышенный спрос на К.О. Продукты Ли после возвращения мирного времени. Благодаря этому в 1950-х годах появилось множество новых продуктов, в том числе расширение производственных линий шлифовальных станков. 1960-е годы принесли плоскошлифовальные машины и специальные машины для резки на молодой рынок полупроводников.

В 1970-х годах были предприняты усилия по улучшению существующих продуктов и усовершенствованию их приложений. Был разработан и продан на рынок шлифовальный станок с радиус-касательной, и был произведен новый шлифовальный станок с увеличенным размером патрона 8 ″ x 18 ″, дополняющий уже существующие шлифовальные машины размером 6 ″ x 12 ″ и 6 ″ x 18 ″.В это же время произошло расширение завода: в 1971 году было построено гораздо более крупное производственное предприятие, а в 1981 году были внедрены средства подготовки литья и порошковая покраска. С этими дополнениями K.O. Lee Company, занимала 127 000 квадратных футов производственных, складских и офисных помещений — все под одной крышей!

В 2008 году, после долгих размышлений, рассмотрения и анализа рыночных тенденций, K.O. Компания Lee продала бизнес компании LeBlond Ltd в Амелии, штат Огайо.

Шлифовальный состав для клапанов | Common Motor Collective

Деталь: Грубая и тонкая шлифовальная паста для клапана

Зачем вам это: Смазка для шлифования клапана, также называемая смесью для притирки клапана, используется для легкого шлифования контактных поверхностей ваших новых или находящихся в эксплуатации ограничительных клапанов относительно клапана сиденья, чтобы получить идеальное уплотнение перед повторной сборкой головы на двигателе Honda CB350 / CB360 / CB450 / CB550.Независимо от того, решите ли вы заменить свои клапаны на наши новые клапаны CB350 / CB360, клапаны CB450 или ваши оригинальные клапаны все еще выглядели отлично, каждый из них необходимо будет притереть и измерить, чтобы убедиться, что ваши клапаны будут сидеть и изнашиваться должным образом. недавно отстроенная голова. Поскольку невозможно увидеть, насколько хорошо клапан и седло подходят друг к другу после многих лет износа, обязательно наберите немного берлинской синевы, чтобы проверить согласованность лицевого контакта, обеспечиваемого двумя частями. Это выполняется перед притиркой, чтобы определить начальное состояние деталей, и после притирки, чтобы увидеть, был ли процесс притирки успешным.

Продается в виде двух тюбиков по 0,75 жидких унций, одной для грубой очистки и одной для тонкой очистки. Один комплект выполняет несколько клапанов.

Совет по установке: Если вы заменяете клапаны двигателя, их необходимо притереть к старым седлам в головке. Нанесите тонкий слой на поверхность клапана и вдавите его в седло. Присоедините короткий отрезок топливопровода к концу клапана и электродрели. Прокрутите сверло на низкой скорости, слегка нажимая на центр поверхности клапана. Это даст вам более стабильный и ровный притир, чем инструмент для притирки клапана.Снимите клапан и протрите поверхность клапана и седло чистым составом для шлифовки клапана, затем нанесите тонкий ровный слой берлинской синей краски на поверхность клапана и надавите на головку, чтобы увидеть процесс. Тонкий, пятнистый или неполный контакт означает, что седла клапана потребуют дополнительной притирки или обрезки, чтобы вернуть их в исходное положение. Делайте этот процесс медленно и почаще проверяйте свой прогресс. Если вы близки, переходите на мелкозернистую смесь.

ПРИМЕЧАНИЕ. Перед началом работы проверьте направляющие клапана, чтобы определить, находятся ли они в пределах эксплуатационных ограничений.Если их нет, замените их. Инструменты для заточки клапанов

— купить инструменты для заточки клапанов с бесплатной доставкой на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для инструментов для заточки клапанов. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот инструмент для заточки верхнего клапана вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели инструменты для заточки клапанов на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в инструментах для заточки клапанов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести инструменты для заточки клапанов по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
