Что такое датчик фаз: основа надежной работы инжекторного двигателя

основа надежной работы инжекторного двигателя

Датчик фазы: основа надежной работы инжекторного двигателя

В современных инжекторных и дизельных двигателях используются системы управления со множеством датчиков, отслеживающих десятки параметров. Среди датчиков особое место занимает датчик фазы, или датчик положения распределительного вала. О функциях, конструкции и работе данного датчика читайте в статье.

Что такое датчик фазы

Датчик фазы (ДФ) или датчик положения распределительного вала (ДПРВ) — датчик системы управления инжекторными бензиновыми и дизельными двигателями, отслеживающий положение газораспределительного механизма. С помощью ДФ определяется начало цикла работы двигателя по его первому цилиндру (при достижении ВМТ) и реализуется система фазированного впрыска. Данный датчик функционально связан с датчиком положения коленчатого вала (ДПКВ) — электронная система управления двигателем использует показания обоих датчиков, и, исходя из этого, формирует импульсы на впрыск топливо и зажигание в каждом цилиндре.

ДФ применяются только на бензиновых двигателях с распределенным фазированным впрыском и на некоторых типах дизельных моторов. И именно благодаря датчику наиболее просто реализуется сам принцип фазированного впрыска, то есть — впрыска топлива и зажигания для каждого цилиндра в зависимости от режима работы двигателя. В карбюраторных моторах в ДФ нет необходимости, так как подача топливно-воздушной смеси в цилиндры осуществляется через общий коллектор, а зажигание управляется с помощью распределителя или датчика положения коленчатого вала.

Также ДФ применяется на двигателях с системой изменения фаз газораспределения. В этом случае используются отдельные датчики для распредвалов, управляющих впускными и выпускными клапанами, а также более сложные системы управления и их алгоритмы работы.

Конструкция датчиков фазы

В настоящее время применение находят ДФ, основанные на эффекте Холла — возникновении разности потенциалов в полупроводниковой пластине, по которой протекает постоянный ток, при ее помещении в магнитное поле.

Датчики на эффекте Холла реализуются довольно просто. За основу берется квадратная или прямоугольная пластина из полупроводника, к четырем сторонам которой подключаются контакты — два входных, для подачи постоянного тока, и два выходных, для снятия сигнала. Для удобства эта конструкция изготавливается в виде микросхемы, которая устанавливается в корпус датчика вместе с магнитом и другими деталями.

Существует два конструктивных типа датчиков фазы:

— Щелевые;
— Торцевые (стержневые).

Щелевой датчик
Торцевой датчик

Щелевой датчик фазы имеет П-образную форму, в его разрезе проходит репер (отметчик) распределительного вала. Корпус датчика разделен на две половины, в одной находится постоянный магнит, во второй располагается чувствительный элемент, в обеих частях находятся магнитопроводы специальной формы, обеспечивающие изменение магнитного поля при прохождении репера.

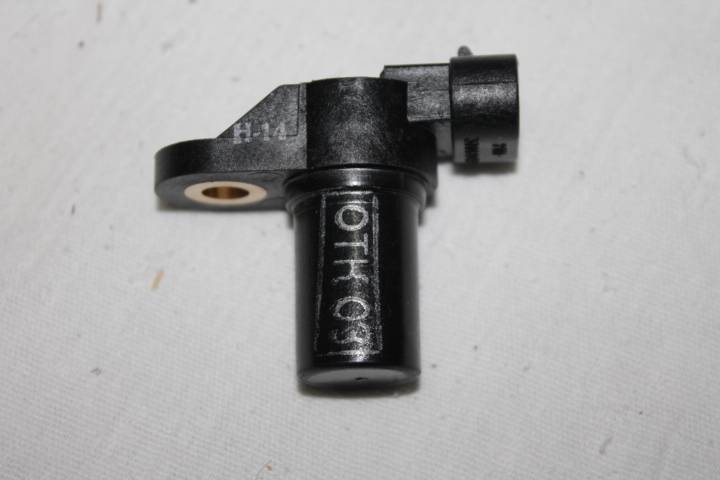

Торцевой датчик имеет цилиндрическую форму, репер распредвала проходит перед его торцом. В данном датчике чувствительный элемент располагается в торце, над ним расположен постоянный магнит и магнитопроводы.

Здесь следует заметить, что датчик положения распределительного вала является интегральным, то есть, он сочетает в себе описанный выше чувствительный элемент, формирующий сигнал, и вторичный преобразователь сигнала, который усиливает сигнал и преобразует его в удобную для обработки электронной системой управления форму. Преобразователь обычно встроен непосредственно в датчик, что значительно облегчает монтаж и настройку всей системы.

Принцип работы датчика фазы

Датчик фазы работает в паре с задающим диском, установленным на распределительном валу. Данный диск имеет репер той или иной конструкции, который во время работы двигателя проходит перед датчиком или в его зазоре. Репер при прохождении перед датчиком замыкает выходящие из него магнитные линии, что приводит к изменению магнитного поля, пересекающего чувствительный элемент. В результате в датчике Холла формируется электрический импульс, который усиливается и изменяется преобразователем, и подается на электронный блок управления двигателем.

Для щелевых и торцевых датчиков используются разные по конструкции задающие диски. В паре с щелевыми датчиками работает диск с воздушным зазором — управляющий импульс формируется при прохождении этого зазора. В паре с торцевым датчиком работает диск с зубцами или короткими реперами — управляющий импульс формируется при прохождении репера.

В инжекторных двигателях задающий диск и датчик фазы устанавливаются таким образом, чтобы импульс формировался при прохождении 1-го цилиндра его верхней мертвой точки. Одновременно система управления получает информацию от ДПКВ, и на основе показаний обоих датчиков она посылает сигналы на впрыск топлива и зажигания в порядке работы цилиндров. ДФ и ДПКВ позволяют оперативно отслеживать изменение частоты вращения коленвала и режима работы двигателя, и обеспечивать своевременный впрыск топлива и работу зажигания.

В дизельных двигателях система работает аналогичным образом, но с одной особенностью — положение поршня отслеживается отдельно для каждого цилиндра.

Это достигается модернизацией задающего диска — добавлением основных и вспомогательных реперов различной ширины. Во время работы система управления двигателем по данным реперам определяет, какой из цилиндров достиг ВМТ, и на основе этой информации посылает управляющие импульсы на форсунки.

Работа двигателя жестко завязана на датчике фазы, поэтому неисправность датчика оказывает негативное влияние на функционирование силового агрегата. При поломке или отключении ДФ двигатель принудительно переводится в режим парафазного впрыска топлива с управлением по показаниям датчика коленвала. Без датчика распредвала теряется возможность отслеживать начало цикла работы двигателя, поэтому в данном режиме каждая форсунка принудительно выполняет впрыск половины дозы топлива дважды за один цикл. Это гарантирует, что в каждом цилиндре образуется топливно-воздушная смесь, однако в таком режиме повышается расход топлива и снижается качество работы двигателя, зачастую он работает неустойчиво, с перебоями.

При выходе из строя ДФ на приборной панели загорается индикатор Check Engine, а также выдается соответствующий код ошибки. В этом случае необходимо заменить датчик и выполнить необходимую настройку электронной системы управления двигателем. При нормальном функционировании датчика обеспечивается наиболее эффективная работа двигателя во всех режимах и в любых условиях.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления.

Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Датчик фаз (датчик положения распределительного вала)

Датчик положения распределительного вала (его еще называют датчиком фаз) – небольшой, но очень важный элемент в двигателе внутреннего сгорания, который отвечает за стабильную работу двигателя. Основная функция датчика фаз – определение углового положения распределительного вала в каждый момент времени. Информация с датчика положения распредвала (ДПРВ) поступает на блок управления двигателем и впоследствии используется контроллером для правильной работы систем впрыска и зажигания.

Как устроен и как работает датчик положения распределительного вала (датчик фаз)

Чаще всего в современных автомобилях устанавливается датчик положения распредвала, работающий на основе эффекта Холла. Основа датчика фаз – постоянный магнит, создающий магнитное поле. Когда репер (металлический зуб, который располагается на задающем диске распредвала или зубчатом колесе распредвала) замыкает магнитный зазор при своем движении, магнитное поле изменяет свое напряжение. Это изменение фиксируется полупроводником, который также находится в датчике фаз. ЭБУ получает сигналы с датчика, считывает положение поршня первого цилиндра в ВМТ, а затем в соответствии с порядком работы цилиндров в двигателе обеспечивает впрыск и зажигание в каждом из них.

Схема устройства датчика фаз (датчика положения распредвала)

Кроме того, на некоторых автомобилях устанавливается датчик положения распредвала, в основе которого лежит фотоэлемент. Оптический датчик считывает сигнал после того, как репер перекрывает свет, излучаемый источником.

В зависимости от марки и модели автомобиля датчик фаз может быть установлен в разных местах. Единственное условие, необходимое для работы ДПРВ, – непосредственная близость к распредвалу. Так, например, в большинстве японских автомобилей датчик положения распределительного вала находится в нижней части «лобовины» мотора рядом со шкивами. Кроме того, датчик фаз может быть установлен в верхней части «лобовины» вблизи распредвала.

Где находится датчик положения распредвала на ВАЗ

Функционально датчик положения распределительного вала связан с датчиком положения коленчатого вала. Если один из датчиков вдруг выходит из строя или по какой-то причине не может передавать сигнал на ЭБУ, контроллер считывает информацию со второго.

Признаки неисправности и диагностика датчика фаз

Признаков поломки датчика положения распредвала может быть много. Чаще всего это нестабильная работа мотора с провалами, проблемы с запуском, внезапное увеличение расхода топлива. Кроме того, нередко при выходе из строя датчика фаз загорается индикатор Check Engine. Если вы столкнулись с одним из этих симптомов, в перечень действий по диагностике следует обязательно включить проверку датчика распредвала (но про остальные датчики и системы забывать тоже не стоит, так как у разных «болезней» двигателя могут быть совершенно одинаковые «симптомы».

Очень часто датчик положения распредвала выходит из строя из-за проблем в электрической цепи. Для начала разъем и провода датчика следует проверить на наличие следов коррозии или грязи (при необходимости – очистить).

Затем следует проверить наличие напряжения в цепи с помощью вольтметра. Для этого нужно проверить наличие напряжения на проводах, которые идут к датчику (зажигание должно быть включено, разъем датчика – отключен). Если напряжения нет, скорее всего, причину стоит искать в плохом контакте разъема или в проводах. Если напряжение есть, следует подключить вольтметр к сигнальному проводу и отрицательному проводу питания датчика: при вращении распредвала напряжение должно меняться. Если напряжение не меняется, значит, датчик «умер» и его придется заменить.

Как выявить неполадку датчика фаз

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах  семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

 Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

         Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

         Работа датчика фаз представляет собой  выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит  с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.



         Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на  электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзинуЭБУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.



         Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз



— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка(Check engine)). В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— Снижение динамики двигателя, (так же причина может быть в  Датчике массового расхода воздуха (ДМРВ) BOSCH  M7.9.7 и в низкой компрессии двигателя.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

0340	Ошибка датчика фазы.
0343  Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала– высокий сигнал)



         При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».





Датчик фаз и датчик положения распредвала – это один и тот же датчик.



Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

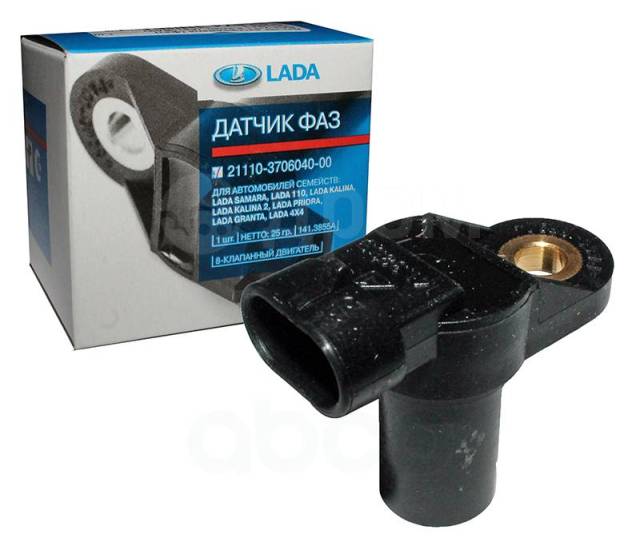

Датчик фаз (8-клап.) и датчик фаз (16-клап.)  — Вы можете приобрести у нас !

  НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку:  на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ  соскочил на зуб.



Вам, так же будет полезна информация : Как самостоятельно заменить датчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.



 Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Датчик фазы УМЗ 4216

Датчик фазы УМЗ 4216 представляет собой устройство, которое помогает очень многим отечественным водителям. Это связано с тем, что при производстве таких автомобилей, как Газели Бизнес, нашлось место двигателю УМЗ 4216. Где можно встретить Газель Бизнес? Пожалуй, практически всюду, ведь эти автомобили весьма разнообразны, даже если забыть о тюнинге, возможности которого почти безграничны. Грузовики и фургоны помогают и компаниям, и частным лицам перевозить самые разные грузы, от хлеба до дров, на любые расстояния. Автобусы и микроавтобусы перевозят пассажиров как в пределах города, там и от страны к стране. Конечно, не каждая Газель Бизнес обладает двигателем УМЗ 4216, но все же невозможно отрицать его распространенность. Далеко не каждый автовладелец стремится заменить его на другую модель.

В результате любые запчасти на двигатели УМЗ 4216 пользуются завидной популярностью, и датчик фазы не является исключением из правил. Это устройство предназначено для того, чтобы впрыски топлива проводились в подходящее время, которое зависит от состояния цилиндров. Датчик фазы УМЗ 4216 определяет то, в каком положении находятся цилиндры, и подает соответствующие сигналы. Когда поршень первого цилиндра проходит определенный выступ шестерни распределительного вала, подается определенный импульс.

Конечно, датчик фазы УМЗ 4216, как и любая часть двигателя, способен выйти из строя. Пока его работа не будет восстановлена, топливо впрыскивается в другом режиме, гораздо менее экономном и эффективном. Именно поэтому в случае появления проблем рекомендуется как можно быстрее произвести замену поврежденного устройства. Также рекомендуется не забывать отслеживать его состояние.

Снять датчик фазы УМЗ 4216 для профилактического осмотра или окончательной замены несложно, для этого не нужно быть профессионалом. Сначала следует снять натяжной ролик ремня привода вентилятора. Второй этап – отсоединение колодки жгута проводов от интересующего датчика, для чего нужно нажать на фиксатор. Затем следует вывести колодку проводов датчика из специального держателя. Наконец, остается только взять отвертку, избавиться от прикрепляющего датчик винта и наконец-то извлечь устройство. Вставить обратно новый или все тот же датчик ничуть не сложнее.

Компания «МИР 3302» осуществляет продажу всех возможных запчастей на автомобили Газель, в том числе датчиков температуры и фазы, предназначенных для двигателей УМЗ 4216. Мы гарантируем то, что любая запчасть, приобретенная у нас, будет оригинальной и в высшей степени качественной. Кроме того, мы можем похвастаться доступными ценами, идеальным сервисом и профессионализмом всех без исключения работников.

---

Обращаем ваше внимание на то, что вся представленная на сайте информация, касающаяся комплектаций, технических характеристик, цветовых сочетаний, а также стоимости товара носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса Российской Федерации. Для получения подробной информации, пожалуйста, обратитесь к нашим продавцам-консультантам по телефону.

Замена датчика фазы ВАЗ — A116.RU — Казань

Замена датчика фазы (распредвала) своими руками

Довольно распространенные ошибки – P0340, P0341, P0342, P0343. В абсолютном большинстве случаев причиной появления этих ошибок является неисправность датчика положения распредвала (датчика фазы). Наличие неисправности по датчику фазы приводит к незначительному увеличению расхода топлива, нарушению функции диагностики пропусков зажигания, на системах с блоком управления Бош М 7. 9.7 приводит к ухудшению запуска двигателя (не сразу заводится – нужна долгая прокрутка стартером). Датчики фазы на 8-клапанных моторах ВАЗ не отличаются надежностью… ломаются чаще других.

Необходима замена датчика на новый. Датчик фазы закреплен на съемной крышке торца распредвала со стороны термостата. Крепится одним болтом М6.

Порядок действий.

Отсоединить разъем жгута проводки от датчика фазы. Открутить болт крепления датчика. Аккуратно извлечь датчик из крышки. Одеть на новый датчик уплотнительное резиновое кольцо, снятое со старого датчика. Если кольцо потеряло эластичность – поставить новое. Установить новый датчик с уплотнительным кольцом в крышку, закрутить  болт М6, одеть разъем.



Какие проблемы могут возникнуть?

Уплотнительное кольцо задубело или  рассыпалось. Купить новое кольцо для датчика фазы – это проблема. Поэтому можно купить уплотнительное кольцо маслоприемника 2108 – оно подходит.

Датчик прикипел к крышке и не вытаскивается. В этом случае удобно воспользоваться вот таким, как на фото ниже,  инструментом. Регулируем ширину захвата, сжимаем датчик и, слегка вращая датчик из стороны в сторону, вытягиваем его из крышки. Помогает в 90% случаев.

Если датчик прикипел настолько, что не стал вращаться при помощи клещей и его головка с разъемом отломилась – необходимо снять крышку торца распредвала. Чтобы снять крышку, необходимо выставить распредвал в положение, чтобы штифт на торце распредвала совместился с прорезью в крышке. Снятая крышка зажимается в тисках – и датчик выбивается изнутри крышки с помощью молотка и длинной выколотки (можно использовать пруток ф8-10мм).

Датчик фаз Лада Калина 8 и 16 клапанов

Автомобили семейства ВАЗ оснащают бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил. Двигатели различаются объемом и мощностью, типом головки блока цилиндров (8-ми и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего необходим датчик распредвала



Первые инжекторные моторы не были оборудованы датчиком фаз. ЭБУ получал все необходимые сигналы с датчика положения коленчатого вала (ДПКВ). Когда коленчатый вал оказывался в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где смешиваясь с воздухом, превращалось в топливовоздушную смесь. После чего клапана соответствующего цилиндра открывались и он втягивал в себя готовую смесь. Машины с такой системой питания оказались экономичней и мощней, чем карбюраторные, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему подготовки и подачи топливовоздушной смеси. Это удалось сделать с помощью разделенного впрыска топлива.

Для того чтобы перейти на такой впрыск, необходимо было не только отслеживать показания ДПКВ, но и определять начало работы первого цилиндра. Ведь за четыре такта работы двигателя коленчатый вал совершает два оборота, поэтому определить, какой из цилиндров сейчас работает, без дополнительных датчиков невозможно. Поэтому на распределительный вал, отвечающий за фазы газораспределения и порядок работы цилиндров, установили датчик, который подавал сигнал о начале работы первого цилиндра.

Где установлен датчик фаз на Лада Калина

На 8-клапанных моторах датчик фазы расположен сверху двигателя, на торце головки блока цилиндров (ГБЦ) со стороны маслоналивного отверстия. На 16-клапанных двигателях датчик установлен в верхней части ГБЦ, с обратной стороны ремня газораспределительного механизма (ГРМ).

Диагностика неисправностей

Если автомобиль неожиданно потерял мощность и приемистость, возрос расход топлива или загорелся сигнал неисправности мотора (Check), необходимо провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика инжектора).

Для диагностики датчика фаз сделайте следующее:

Снимите разъем с датчика и осмотрите контакты. Это удобно сделать с помощью стоматологического зеркала и фонарика. Если они окислены, очистите их, вставьте разъем в датчик и заведите двигатель, возможно, это устранит проблему.

Если у вас есть сканер для диагностики инжектора, подключите его к двигателю. Если сканер покажет неисправность с кодом 0340 – 0343, проблема в датчике фаз или его проводке.

Замена датчика фазы на Калине

На 8-клапанных моторах замена датчика не вызывает трудностей. Для этого понадобится небольшой ключ-трещотка с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и выкрутите 2 болта крепления. Извлеките датчик, вставьте новый, вкрутите болты и подключите разъем. Через 10 минут подключите аккумулятор.

На 16-клапанном моторе замена датчика сопряжена с рядом трудностей. Датчик расположен в очень неудобном месте, поэтому выкрутить болты крепления можно или рожковым ключом на «10» или маленькой трещеткой с короткими удлинителем и соответствующей насадкой. Выкручивая болты, необходимо внимательно следить за тем, чтобы шайба или датчик не упали в генератор. Установку датчика проводите в обратном порядке.

Как выбрать датчик на 8 и 16 клапанов

Датчик фазы для 8-клапанного мотора отличается от предназначенного для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают на 16-клапанник датчики для 8-клапанника и мотор работает. Разница между этими датчиками в размере и форме разъема.



Также встречаются датчики фаз для 8-клапанного мотора, у которых отсутствует прорезь под сигнальный диск. Такие датчики невозможно установить на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а штырьком, установленным на торце распределительного вала.



Чтобы избежать ненужной подгонки, приобретайте тот датчик, который соответствует типу мотора. Несмотря на то, что производители присваивают датчикам различную маркировку, номер, прописанный в каталоге оригинальных запчастей ВАЗ Калина неизменен. 8-клапанному мотору соответствует каталожный номер 21110370604000, а 16-клапанному 21120370604000. Эти же датчики применяются на автомобилях ВАЗ моделей 2108 – 2115,  Ларгус, Гранта, Приора, 4х4. Если вам предложат датчик фазы для Приоры или 2110, убедитесь, что он подходит по типу двигателя (8 или 16 клапанов) и смело устанавливайте на автомобиль.

Неисправный датчик фаз

Неисправный датчик фаз

Неисправный датчик фаз  Автор BorisL

При сбросе газа двигатель глохнет. Проверьте датчик фаз!

Примерно после 55 тысяч км пробега на Ниве 21214 (распред. впрыск Bosch MP7 Eвро3) начала проявляться достаточно неприятная вещь: при сбросе педали газа двигатель глохнет. Особенно по утрам (двигатель холодный), в тянучках, когда ревут вентиляторы и после заправки. Т. е. дефект плавающий и заменой РХХ или ДПДЗ не устранялся. К сожалению, провести диагностику долго не удавалось и приходилось терпеть. Ну, а когда свершилось, то проявился код ошибки — Р0340, неверный сигнал датчика фаз. Или то же — датчика распредвала.

Если испытываете подобный трабл, проверяйте датчик! Он находится на головке блока спереди, вверху, ниже крышки, на наклонном приливе и крепится одним болтом. Тест датчика осуществляется согласно ИНФОРМАЦИОННОГО ПИСЬМА Автоваза № 65-2003-И. Это, если он у вас в руках, и вам удалось его снять! Я извлек его фрагментами.

Для начала запаситесь прокладкой крышки р/вала, новым датчиком исключительно 2110-37060040 (даже, если не пригодятся — этот запас карман не оттянет), отстегните от датчика колодку жгута, осмотрите контакты. Я увидел следы моторного масла, чего при изначальной защищенности не должно быть. Убедимся, что провода жгута в порядке: контролькой с «+» АкБ коснитесь контакта «А» на колодке. Они там подписаны. Загорелась лампочка — хорошо. Теперь с массы проверьте контакт «В». Загорелась лампочка — провода целы. Понадеемся, что с контроллером тоже все хорошо.

Отключаем АКБ. Теперь левой рукой со стороны запаски (сняли?) накидным ключиком на 10 выкручиваем болт и пробуем пошевелить и снять датчик. Если стоит намертво, то снимаем крышку распредвала. Посмотрите, какие из проходящих над ней трубок вам мешают, отсоедините их в верхней части, заодно поменяйте хомуты на плосковинтовые (нормовские). Просуньте под конец датчика снизу ветошь, чтобы уберечься от мусора. Попробуйте пассатижами, прокручивая датчик, сдвинуть его с мертвой точки. Если и после этого не удается его вынуть, то срезаем (я использовал обычное столярное долото) по стенке головки, а остатки хорошей отверткой выталкиваем наружу.

Горячая масляная среда, видимо, негативно действует на оболочку датчика, да и на внутреннюю заливку, последствия нетрудно представить. В моем случае датчик даже треснул по образующей:

Датчик устанавливается на тоненькой прокладке, которая тоже приходит в негодность. Я использовал фторопластовую ленту «фум», аккуратно обмотав верхний поясок.

Возвращаем все на место: крышку, трубки, подключаем колодку жгута, аккумулятор и … вперед!

02.11.05.

Фазовые датчики

и реле последовательности фаз от DARE Electronics, Inc.

Главная> Продукция> Фазовые датчики

Защитите авиационное оборудование и другие устройства от повреждений из-за обрыва фазы или ее неправильного направления с помощью фазовых датчиков и мониторов DARE. Предназначенные для контроля последовательности фаз трехфазного питания, датчики фаз DARE защитит электрооборудование, чувствительное к неправильному чередованию фаз (чередованию), потере фазы или чередованию фаз.

Когда чередование фаз правильное, на выход датчика фазы DARE подается напряжение. Когда датчик фазы обнаруживает несинфазность, выход обесточивается. Контакты фазового датчика можно использовать для отключения нагрузки, включения цепи аварийной сигнализации или того и другого.

Кроме того, датчики фазы могут использоваться вместе с силовым контактором, который будет выполнять фактическое переключение нагрузки, и могут быть разработаны для контроля повышенного и / или пониженного напряжения и условий повышенной и / или пониженной частоты.

Фазовые датчики и мониторы

DARE легко настраиваются и доступны в большом количестве стандартных и нестандартных корпусов.

Типичные электрические характеристики включают:

• От 90 до 150 В переменного тока между нейтралью
• От 156 до 260 В переменного тока между линиями
• от 40 до 480 Гц
• Переходные процессы напряжения согласно MIL-STD-704

Релейные выходы от SPST до 4PDT доступны с номиналами от сухой цепи до резистивной 25 ампер.

Монтажные конфигурации, отделка и разъемы могут быть изменены в соответствии с вашими требованиями, при желании доступны индикаторные лампы.

Проконсультируйтесь с нашим техническое описание фазового датчика или инженер по продажам для получения дополнительной информации.

Датчик фазы кулачка | efignition

Датчик ХОЛЛ обычно используется как датчик распредвала.Но датчик VR тоже отлично работает (Ford Zetec, Duratec, Toyota Supra).

Последовательный впрыск

Если мы хотим производить впрыск или зажигание полностью последовательно, нам нужен датчик распределительного вала. Датчик распределительного вала сообщает ЭБУ ход соответствующего цилиндра (ход впуска или ход).

Преимущество полностью последовательного впрыска заключается в том, что двигатель работает немного тише, быстрее набирает обороты, имеет меньше выбросов и более экономичен. Впрыскиваем бензин точно в то время, когда это необходимо.Это нормально перед открытием впускного клапана. Затем бензин успевает испариться и перемешаться, но турбулентности от других цилиндров в коллекторе больше нет.

Последовательное зажигание (Coil On Plug)

Преимущество полностью последовательного зажигания состоит в том, что катушки зажигания включаются только при необходимости. Это экономит тепло. Если двигатель используется на очень высоких оборотах, это может быть важно для бобина. Технически зажигание DIS или «отработанная искра» работает одинаково хорошо.Проблема с нагревом возникает только при скоростях выше 10 000.

Odd-Fire

Для двигателей Odd-fire V6 (двигатели PRV от Peugeot 504/604, Volvo 260, Renault и Alpine, DeLorean, Maserati C114) фаза ДОЛЖНА быть известна. Независимо от того, используете ли вы дистрибьютор, Dual dizzy или Coil per Plug. Из-за угла наклона блока в 90 градусов на шатуне кривошипа со смещением 120 градусов зажигание делится на неравные интервалы в 90–150 градусов. Если нам неизвестен правильный ход двигателя, зажигание не произойдет вовремя, и эти двигатели могут быть серьезно повреждены.EFIgnition поддерживает нечетное зажигание.

Спусковое колесо

Спусковое колесо на распределительном валу содержит только 1 зуб. Датчик увидит это непосредственно перед прохождением отсутствующего зубца (зубьев) спускового колеса коленчатого вала. В этот момент включается 1-й цилиндр.

Если на спусковом колесе больше 1 зуба, можно использовать «опрос». Теперь ЭБУ проверяет, высокий или низкий уровень сигнала при отсутствии зуба (ов) коленчатого вала. Остальные зубы игнорируются.

Как они работают — Denso

Датчик положения коленчатого вала

Датчик положения коленчатого вала прикреплен к блоку двигателя напротив ротора газораспределения на коленчатом валу двигателя.

Датчик определяет сигналы, используемые ЭБУ двигателя для вычисления положения коленчатого вала и частоты вращения двигателя.

Есть 2 типа датчиков положения коленчатого вала. Тип MPU объясняется здесь как ссылка.

34 зубца расположены через каждые 10 ° угла поворота (CA), плюс два недостающих зуба для определения верхней мертвой точки (ВМТ) установлены вокруг внешнего диаметра ротора привода ГРМ. Следовательно, на каждый оборот коленчатого вала датчик выводит 34 волны переменного тока. Эти волны переменного тока преобразуются в прямоугольные формы с помощью схемы формирования формы сигнала внутри ЭБУ двигателя и используются для расчета положения коленчатого вала, ВМТ и частоты вращения двигателя.

Датчик положения распределительного вала

Датчик положения распределительного вала определяет вращение распределительного вала и устанавливается рядом с головкой блока цилиндров, так что датчик находится напротив ротора газораспределения, прикрепленного к распределительному валу двигателя.

ЭБУ двигателя определяет угол распредвала и выполняет распознавание цилиндров на основе сигналов, обнаруженных датчиком положения распредвала.

Существует 2 типа датчиков положения распределительного вала. Тип MRE объясняется здесь как ссылка.

Из-за вращения ротора синхронизации направление магнитного поля (магнитный вектор), излучаемого из магнита датчика, изменяется в соответствии с положением зубца обнаружения в течение времени, когда зубец обнаружения, прикрепленный к ротору синхронизации, приближается, а затем перемещается от положения распределительного вала датчик.В результате изменяется и значение сопротивления MRE. Напряжение от ЭБУ двигателя подается на датчик положения распределительного вала, и изменение значения сопротивления MRE выводится как изменение напряжения. Формы сигналов на выходных сигналах двух MRE дифференциально усиливаются и формируются в прямоугольную форму сигнала с помощью схемы усиления / формирования формы сигнала внутри датчика. Затем выходные сигналы MRE отправляются в ЭБУ двигателя.

Лаборатория автомобильной электроники Clemson: Датчики положения коленчатого / распределительного вала

Датчики положения коленвала и распределительного вала, датчики частоты вращения двигателя Базовое описание Датчики положения коленвала или распределительного вала и датчики частоты вращения двигателя — аналогичные устройства, которые работают на основе обнаружения и подсчета импульсов. Основные компоненты этих датчиков включают зубчатый диск, установленный на валу, стационарный детектор и электронную схему (Рис. 1). На диске есть зубцы или следы, равномерно распределенные по окружности. Когда вал вращается, зубцы или следы проходят мимо стационарного детектора и генерируют серию электрических импульсов. Частота этих импульсов определяется и преобразуется в соответствующую скорость вращения вала. Относительное угловое положение может быть получено путем подсчета количества импульсов.Для определения абсолютного положения коленвала или распределительного вала требуются дополнительные референтные маркеры. Датчик положения кривошипа обычно устанавливается в картере над зубчатым колесом коленчатого вала. Датчик положения распределительного вала обычно устанавливается на одной линии с зубчатым колесом на конце распределительного вала. Обычно он спрятан под крышкой цепи привода ГРМ на передней части двигателя. Некоторые датчики имеют два набора дисков с постоянным фазовым сдвигом для определения направления вращательного движения. Обычно существует четыре типа датчиков положения коленчатого или распределительного вала: магнитные считывающие катушки, датчики на эффекте Холла, датчики с магниторезистивным элементом (MRE) и оптические датчики. Первые три используют металлические зубья колеса для генерации серии электрических импульсов на основе изменений магнитного поля, когда зубцы приближаются к датчику. В оптических датчиках положения используется источник света на светодиодах (LED) и фотодиод для обнаружения оптических меток на валу или пазах в диске, когда они проходят мимо детектора.Оптические датчики обладают хорошей степенью точности и подходят как для высокоскоростных, так и для низкоскоростных приложений, но оптические компоненты и диск должны содержаться в чистоте для обеспечения точных показаний. Производителей Bosch, BWD, Continental, Delphi, Denso, Duralast, Methode Electronics, NAPA Echlin, Standard, Tamagawa Seiki Для получения дополнительной информации [1] Датчик положения коленчатого вала, Википедия. [2] Rotary Encoder, Википедия. [3] Датчик положения коленчатого вала, YouTube, 28 сентября 2007 г. [4] Как проверить датчики коленчатого и распределительного вала 1, YouTube, 9 декабря 2007 г. [5] Automotive Crank Sensor Operation, YouTube, 26 января 2008 г. [6] Как проверить индуктивный датчик положения коленчатого вала генератора переменного тока (CKP), YouTube, 23 сентября 2011 г.

Датчик распредвала — эффект Холла

Дополнительные указания

Датчик CMP сигнализирует об одном или нескольких фиксированных исходных положениях распределительного вала модулю управления двигателем (ECM), например, о достижении такта впуска цилиндра.Контроллер ЭСУД использует сигнал датчика распределительного вала для точного управления синхронизацией зажигания (если используется бензиновый двигатель), впрыска, изменения фазировки клапана и т. Д.

Как следует из названия, датчики CMP с эффектом Холла используют эффект Холла, который создает разность потенциалов (известную как напряжение Холла) по ширине проводника, когда по нему течет ток, а магнитное поле прикладывается перпендикулярно. к току (то есть через направление проводника снизу вверх). Когда ток фиксирован, чем больше напряженность магнитного поля, тем больше напряжение эффекта Холла.

Датчики имеют встроенные схемы согласования, которые преобразуют напряжение Холла в стабильный цифровой выходной сигнал, переключающийся между 0 В и 5 В. Поскольку датчики CMP на эффекте Холла потребляют энергию, им требуются цепи питания и заземления.

Датчики снабжены импульсным колесом. Когда колесо импульсов вращается, оно проходит сквозь магнитное поле датчика и воздействует на него, модулируя напряжение Холла. В ответ выходной сигнал цифрового датчика переключается либо с низкого на высокий (от 0 В до 5 В), либо с высокого на низкий (от 5 до 0 В), в зависимости от схемы датчика.Общая частота сигнала будет зависеть от частоты вращения распределительного вала.

Колесо импульсов может иметь уникальные шаблоны для каждого цилиндра, только один импульс или что-то среднее между ними. Благодаря уникальным шаблонам для каждого цилиндра сигнал датчика CMP можно использовать в процессе быстрого запуска. Например, 4-цилиндровый двигатель может запуститься при повороте коленчатого вала на 180 градусов (90 градусов поворота распределительного вала). В этих приложениях датчик CMP может называться датчиком идентификации цилиндра (CID) или датчиком фазы, а импульсное колесо может называться фазовым колесом.

Сигнал датчика CMP может иметь решающее значение для работы ECM, и сбои могут вызывать такие симптомы, как:

• Двигатель проворачивается, но не запускается
• Отключение двигателя
• Неустойчивая работа
• Работа в аварийном режиме
• Подсветка контрольной лампы неисправности (MIL)
• Диагностические коды неисправностей (DTC)

Связанные отказы:

• Короткое замыкание, обрыв или высокое сопротивление в цепи сигнала, цепи питания или заземления.
• Неисправности цепи внутреннего датчика.
• Ошибки сигнала из-за чрезмерного загрязнения или детрита на корпусе датчика или импульсном колесе.
• Неправильная установка или работа компонентов датчика или коленчатого вала, вызывающая:
  • Чрезмерные зазоры между датчиком и импульсным колесом.
  • Повреждение корпуса датчика или импульсного колеса.
  • Чрезмерное движение или вибрация кривошипа или маховика.

Как работает автофокусировка с определением фазы

Когда дело доходит до технологии DSLR, кажется, существует некоторая путаница в том, как именно работает автофокус с определением фазы.Хотя для большинства людей это может быть не очень интересная тема, если вам интересно, как и почему у камеры может быть проблема с автофокусом, эта статья прольет свет на то, что происходит внутри камеры с точки зрения автофокуса, когда делается снимок. . Существует огромное количество отрицательных отзывов о проблемах с автофокусировкой на таких точных инструментах, как Canon 5D Mark III, Nikon D800, Pentax K-5 и других цифровых зеркальных фотоаппаратах, и похоже, что большинство фотографов, похоже, не понимают, что основная проблема не обязательно с конкретной моделью или типом камеры, а скорее с конкретным способом фокусировки этих камер. Если вы поищете в Интернете, вы найдете тысячи отчетов об автофокусировке по всем видам зеркальных фотокамер, возраст которых насчитывает более 10 лет. Следовательно, проблемы с передним и задним фокусом, которые мы наблюдаем в современных камерах, не являются чем-то новым — они существуют с тех пор, как была создана первая зеркальная фотокамера с датчиком фазового определения.

Как работают камеры DSLR

Чтобы разобраться в этой проблеме более подробно, важно сначала узнать, как работает камера DSLR. Типичные иллюстрации DSLR показывают только одно зеркальное зеркало, расположенное под углом 45 градусов.Чего они не показывают, так это того, что за зеркалом есть вторичное зеркало, которое отражает часть света в датчик фазового детектирования. Взгляните на упрощенную иллюстрацию ниже, которую я сделал из образца изображения Nikon D800:

Вот описание каждого числа, показанного на иллюстрации выше:

1. Луч света
2. Основное / отражающее зеркало
3. Вторичное Зеркало, также известное как «дополнительное зеркало»
4. Затвор камеры и датчик изображения
5. Эксцентриковый штифт (1. 5 мм шестигранник) для регулировки главного зеркала
6. Эксцентриковый штифт (шестигранник 1,5 мм) для регулировки вторичного зеркала
7. Датчик определения фазы (датчик автофокуса)
8. Пентапризма
9. Видоискатель

Давайте посмотрим, что происходит внутри камеры когда сделан снимок. Лучи света попадают в объектив (1) и попадают в камеру. Частично прозрачное главное зеркало (2) расположено под углом 45 градусов, поэтому оно отражает большую часть света вертикально в пентапризму (8).Пентапризма волшебным образом преобразует вертикальный свет обратно в горизонтальный и переворачивает его, так что вы видите именно то, что получаете, когда смотрите в видоискатель (9). Небольшая часть света проходит через главное зеркало и отражается вторичным зеркалом (3), которое также наклонено под углом (54 градуса на многих современных камерах Nikon, как показано выше). Затем свет достигает датчика фазового обнаружения / автофокусировки (7), который перенаправляет его на группу датчиков (два датчика на точку автофокусировки). Затем камера анализирует и сравнивает изображения с этих датчиков (аналогично тому, как оценивается фокусировка на дальномере), и, если они не выглядят одинаково, она дает команду объективу произвести правильную настройку (подробнее см. Ниже).

Хотя описанный выше процесс выглядит более или менее простым, с этим подходом связана одна серьезная проблема. Датчик фазового определения — это датчик, который дает команду объективу выполнить правильную настройку, в то время как изображение снимается совершенно другим устройством — датчиком на задней панели камеры. Почему это проблема? Помните, что когда вы делаете снимок, оба зеркала заднего вида поднимаются, затвор открывается, и свет от объектива попадает прямо на датчик камеры (4).Для правильной работы фазового автофокуса расстояние между креплением объектива и датчиком камеры, а также расстояние между креплением объектива и датчиком фазового определения должно быть идентичным . Если есть даже небольшое отклонение, автофокус будет некорректным. Вдобавок ко всему, если угол вторичного зеркала не совсем такой, каким должен быть, это также приведет к проблемам с автофокусировкой.

Как работает датчик фазового определения

Как я уже сказал выше, система фазового определения работает аналогично дальномерной камере.Свет, отражающийся от вторичного зеркала, принимается двумя или более небольшими датчиками изображения (в зависимости от того, сколько точек фокусировки имеет система автофокусировки) с микролинзами над ними. Для каждой точки фокусировки, которую вы видите в видоискателе, есть два крошечных датчика разности фаз — по одному для каждой стороны объектива, как показано на иллюстрации вверху страницы (7) (на иллюстрации это поведение чрезмерно преувеличено. показаны два отдельных световых луча, достигающих двух отдельных датчиков.

На самом деле, на современном устройстве обнаружения фаз гораздо больше датчиков, чем два, и эти датчики расположены очень близко друг к другу).Когда свет достигает этих двух датчиков, если объект находится в фокусе, световые лучи с крайних сторон линзы сходятся прямо в центре каждого датчика (как на датчике изображения). На обоих сенсорах будут одинаковые изображения, указывающие на то, что объект действительно находится в идеальном фокусе. Если объект находится не в фокусе, свет больше не будет сходиться и попадет в разные стороны датчика, как показано ниже (изображение любезно предоставлено Википедией):

На рисунках 1–4 представлены условия, при которых объектив сфокусирован (1 ) слишком близко, (2) правильно, (3) слишком далеко и (4) слишком далеко.Из графиков видно, что разность фаз между двумя профилями может использоваться, чтобы определить не только в каком направлении, но и на сколько нужно изменить фокус для достижения оптимальной фокусировки. Обратите внимание, что на самом деле вместо сенсора движется объектив.

Так как система фазового детектирования знает, находится ли объект в фокусе спереди или сзади, она может отправлять точные инструкции на объектив камеры о том, в какую сторону и на сколько повернуть фокус. Вот что происходит, когда камера фокусируется на объекте (операция автофокусировки с замкнутым контуром):

1. Свет, проходящий через крайние стороны объектива, оценивается двумя датчиками изображения
2. В зависимости от того, как свет достигает изображения датчиков, система автофокусировки может определить, находится ли объект в фокусе спереди или сзади, и по тому, насколько
3. Затем система автофокусировки дает команду объективу отрегулировать фокус.
4. Вышеупомянутое повторяется столько раз, сколько необходимо, пока не будет достигнута идеальная фокусировка.Если фокусировка не может быть достигнута, объектив сбрасывается и начинает повторно фокусироваться, что приводит к «поиску» фокусировки
5. После достижения идеальной фокусировки система автофокусировки отправляет подтверждение того, что объект находится в фокусе (зеленая точка внутри видоискателя, звуковой сигнал и т. д.)

Все это происходит за доли времени, поэтому система определения фазы работает намного быстрее, чем система определения контраста (которая полагается на изменение фокуса взад и вперед до тех пор, пока фокус не будет достигнут, с большим количеством изображений анализ данных происходит на уровне датчика изображения).

Система фазового детектирования / автофокуса — очень сложная система, в которой практически каждый раз улучшается качество изображения при обновлении линейки камер более высокого класса. С годами количество точек автофокусировки увеличивалось, а также количество более надежных точек автофокусировки крестового типа. Например, Canon 1D X и Canon 5D Mark III имеют колоссальную 61 точку фокусировки, 41 из которых являются перекрестными. Взгляните на эту сложную матрицу датчиков автофокусировки на камере:

Увеличено не только количество точек автофокусировки, но и их надежность.Большинство современных профессиональных фотоаппаратов сегодня поставляются с чрезвычайно быстрыми и легко настраиваемыми системами автофокусировки, которые могут непрерывно отслеживать объекты и фокусироваться.

Проблемы с автофокусом DSLR

Как вы можете видеть выше, система автофокусировки с определением фазы очень сложна и требует высокой точности для получения точных результатов. Самое главное, что система фазового обнаружения / автофокусировки должна быть правильно установлена ​​и выровнена в процессе производства. Если есть даже небольшое отклонение, которое случается довольно часто при производстве, автофокус отключится.Это основная причина, по которой фазовое обнаружение было источником проблем в значительной степени с тех пор, как появилась первая зеркальная фотокамера с датчиком фазового обнаружения. Понимая эти возможные отклонения, все производители зеркальных фотокамер разработали систему высокоточной калибровки, которая учитывает это и позволяет выполнять калибровку отдельной камеры в процессе проверки и обеспечения качества (QA).

Если обнаружена проблема выравнивания датчика с определением фазы, система выполняет автоматическое компьютеризированное тестирование, которое проходит через каждую точку фокусировки и вручную настраивает ее в камере.Отклоненные точки повторно калибруются и регулируются, затем значения компенсации записываются в прошивку камеры. Думайте об этом как о процессе, аналогичном процессу точной настройки AF / Micro Adjust, который происходит на уровне определения фазы, за исключением того, что он выполняется для каждой точки фокусировки AF отдельно.

Датчик фазы на микросхеме

Встроенный датчик изображения волнового фронта, способный измерять фазовые градиенты, может быть полезен в широком спектре приложений, включая фазово-контрастную микроскопию, адаптивную оптику и машинное зрение. Фазовые измерения обычно выполняются с использованием датчиков Шака – Хартмана, но стоимость и размер этих устройств не позволяют использовать их во многих приложениях.

Ксикван Цуй и его сотрудники из Калифорнийского технологического института и Гарвардской медицинской школы в США реализовали рентабельный датчик фазы на полупроводниковом кристалле, который потенциально может подойти для массового производства ( Opt. Express 18 , 16685–16701 ; 2010). Интегрированное устройство состоит из массива круглых отверстий размером 280 x 350 (каждая диаметром 6 мкм) наверху кристалла CMOS-сенсора с металлическим покрытием и имеет площадь чувствительности 3.08 мм × 3,85 мм. Металлическое покрытие представляет собой слой алюминия толщиной 150 нм, а чип состоит из 1 944 × 2592 пикселей, каждый длиной 2,2 мкм.

Прозрачная прокладка из смолы SU8 толщиной 10 мкм отделяет апертуры от сенсора. Пятно формируется под каждой апертурой, когда на датчик падает плоская световая волна. Однако, если входящая волна наклонена по фазе или искажена, положение пятен изменяется в соответствии с локальным градиентом фазы. Затем можно определить фазовый профиль луча, анализируя изменение положения.

Предоставлено: © 2010 OSA

Тесты показывают, что чувствительность датчика к градиенту фазы составляет 0,1 мрад, а диапазон измерения — ± 15 мрад. Исследователи использовали датчик в микроскопе для создания высококачественных изображений с фазовым градиентом картофельного крахмала и эмбрионов морских звезд. Они говорят, что датчик может быть легко адаптирован к большинству стандартных систем микроскопов без каких-либо серьезных изменений, и что должно быть возможно массовое дешевое производство в больших количествах, подобно тому, как производятся коммерческие чипы датчиков изображения для использования в цифровых камерах.Они также отмечают, что фазовые изображения, полученные с использованием их техники, конкурируют с изображениями, полученными с помощью традиционных микроскопов с дифференциальным интерференционным контрастом, и не подвержены артефактам, вызванным двулучепреломлением.

Об этой статье

Цитируйте эту статью

Graydon, O. Датчик фазы на микросхеме. Nature Photon 4, 668 (2010). https://doi.org/10.1038/nphoton.2010.225

Ссылка для скачивания

Дополнительная литература

• Датчик на основе магнитной ячейки

  • Хуа Ван
  • , Альборз Махдави
  • , Дэвид А.Тиррелл
  • и Али Хаджимири

  Лаборатория на кристалле (2012)

.
