Разбираем двигатель Mazda RX-8: сколько стоит роторное удовольствие

После повышения таможенных пошлин в 2011 году любителям мощных заднеприводных автомобилей все труднее: старый автопарк изнашивается, а привезти в РБ что-то с большим мотором неприлично дорого. Тем не менее белорусам все еще доступна подержанная Mazda RX-8 с роторно-поршневым двигателем объемом всего 1,3 л и мощностью от 192 до 231 л.с. Стоит ли связываться с этим мотором, пытался выяснить Юрий Гладчук вместе со специалистами СТО.

У нас в ногах лежит компактный роторный мотор Mazda RX-8. Менее чем через час он будет полностью разобран, в процессе специалисты расскажут обо всех нюансах его эксплуатации и ремонта. Но перед этим — краткий ликбез о двигателе Ванкеля.

История техники

Немецкий изобретатель Феликс Ванкель в 20-х гг. XX века стремился упростить конструкцию двигателя, избавив его от большого количества деталей. Ему это удалось — в РПД отсутствуют кривошипно-шатунный механизм, поршни, клапаны и сложная система их привода. Роль цилиндра выполняет статор, имеющий форму эпитрохоиды (похоже на раздувшуюся в середине цифру 8). В роли поршня выступает трехгранный ротор. Вершинами он скользит по поверхности статора, образуя три замкнутые полости. В каждой из трех полостей за один оборот происходит 4 такта: впуск, сжатие, рабочий ход и выпуск — все как обычно. Ротор движется по сложной траектории, которую обеспечивают две шестерни. Одна из них, внутренняя, неподвижно закреплена на роторе и «обкатывает» неподвижную шестерню, закрепленную на боковой стенке статора. Сам ротор вращается на валу с эксцентриком. С этого вала и снимается крутящий момент двигателя. Впрочем, чтобы понять, как это работает, достаточно изучить данное видео.



В идеале все выглядит здорово: минимум деталей, максимум простоты и отдачи. По габаритам роторный мотор существенно меньше поршневых двигателей и занимает не так много места.

При этом РПД способен выдерживать высокие обороты, вибронагруженность меньше. Из-за меньшего числа деталей двигатель имеет малую инертность, а значит в ответ на газ раскручивается моментально!

Но, как это часто бывает, недостатки роторного двигателя проистекают из его же достоинств. Неидеальная форма камеры сгорания — причина неэкономичности и высокого содержания вредных веществ в выхлопных газах. Расход топлива выше, чем у классических моторов. Кроме того, большая площадь камеры сгорания приводит к большей теплонагруженности мотора. Главным врагом любого роторного двигателя является износ апексов — уплотнителей между камерами сгорания. Этой очень маленькой пластине приходится принимать на себя огромные перепады температур и давления при небольшом пятне контакта с поверхностью камеры сгорания. Чтобы обеспечить нормальную смазку уплотнений, во впускной коллектор приходится дополнительно впрыскивать масло. А это повышенный расход масла и ухудшение экологических параметров. И прочее, прочее, прочее — о недостатках этого мотора можно говорить часами.

Конструкция на первый взгляд вроде бы и проста, но нюансов здесь не счесть.

Многие автопроизводители в свое время отказались от разработок РПД, хотя патент на производство двигателя купили: Daimler-Benz, General Motors, Alfa Romeo, Nissan, Toyota. Серьезно роторами некоторое время занимался ВАЗ. А еще был такой автомобиль как NSU Ro 80, с 1967 года выпускавшийся несколько лет с роторным двигателем объемом 995 куб.см  мощностью 113 л.с. Но в итоге только Mazda продолжила работы над совершенствованием конструкции Ванкеля, добившись весьма неплохих результатов. И сегодня мы на станции, специализирующуюся на ремонте двигателей Mazda RX-7 и RX-8.

Разборка



Перед нами мотор 13В. Его мощность — 192 л.с, пробег — около 180.000 км. Капитальный ремонт производился на 120.000 км. Владелец автомобиля приехал с жалобами на плохой запуск горячего двигателя и высокое потребление масла на угар. Самое время поговорить о ресурсе и стоимости ремонта.

 — В США, Японии и странах Европы эти моторы проезжают без вмешательства около 200 тысяч километров, — рассказывает мастер специализированной СТО Вячеслав. — Но у нас ресурс мотора в среднем составляет 100 тысяч. Бывает и меньше, так как частенько они не получают должного обслуживания и качественного топлива. Первым признаком приближающегося капитального ремонта является повышенный расход масла, плохой запуск «на горячую» и низкий уровень компрессии. Перед покупкой такого автомобиля обязательно нужно пользоваться специальным компрессометром — компрессия не должна быть ниже 6,5 атмосфер. Стоимость работы по переборке двигателя — около 1000 долларов, ремкомплект — около 1500. Это при условии, что ни одна из секций, никакие крупные детали не пострадали. Если внутри большой износ, задиры или повреждения, то рекомендуется замена секции, стоимость которой составляет около 700 долларов. Если за мотором ухаживать, все делать своевременно, двигатель может проехать и 150 тысяч. Все очень прогнозируемо: достаточно через одну замену масла замерять компрессию — она должна составлять 6,5-8 атмосфер.

Падает она постепенно, но ниже 6-6,5 атмосфер лучше не доводить, иначе одним ремкомплектом не обойдешься.

Бывают ситуации, когда стоимость ремонта может быть нецелесообразной. По словам Вячеслава, в таком случае из Америки можно заказать двигатель, который проходил капитальный ремонт в заводских условиях, при этом все основные детали в нем заменены на новые. От нового двигателя такой можно и не отличить. Его стоимость — около $4500. Из Японии можно заказать новый по цене около $6000-6500. Можно рассматривать и вариант б/у.

— Ресурс сильно зависит от того, как часто меняются «расходники» и какого они качества. Своим клиентам мы рекомендуем менять масло раз в 5 тысяч километров. Для разных рынков установлены разные интервалы: в Европе, например, они составляют 20 тысяч. Воздушный фильтр обязательно следует менять раз в 20 тысяч километров. В бак заливать только 95-й бензин, но лучше всего подходит 98-й, хотя это, конечно, дорого. Ведь топливо RX-8 потребляет нещадно: в городе 15 литров, а то и больше.
Хотя я считаю, что расход вполне адекватен мощности двигателя.

Приступаем к разборке. Мастер обращает внимание на масляные форсунки. В РПД нет прямого контакта секций с поддоном, поэтому здесь масло принудительно подается в секции на такте впуска.

— Если их вовремя не поменять, это может плохо закончиться. Запомните: расход масла у роторного двигателя должен быть. Какой? Канистра оригинального масла вмещает 5 литров, заливаем 3,5 — полутора литров хватает на 5 тысяч километров. Это если все исправно. Если есть нюансы, расход может быть больше. Если расход меньше, это должно вызвать обеспокоенность — значит, проблема с форсунками. По статистике выхаживают они почти 50 тысяч километров.

В Mazda RX-8 установлен масляный радиатор, в зависимости от версии их может быть два или один. Нашему взору открывается масляный термостат. Масло не сразу попадает в радиаторы, а только лишь по достижении определенной температуры.

По словам Вячеслава, как и любой мотор, роторный 13В боится перегрева, но он случается нечасто — общая система охлаждения имеет объем 9,5 л, радиатор охлаждения немаленький.

Откручиваем поддон — взору предстает хитрая система противоотливов. На RX-8 можно смело участвовать в любительских трек-днях.



Масляный насос, по словам Вячеслава, очень производительный, есть два редукционных клапана сброса избыточного давления масла.

Снимаем крышку масляного насоса. Вячеслав говорит, что единственная цепь (привод масляного насоса) в этом моторе практически вечная, проблем с ней никогда не было.

Углубляемся. Двигатель крепится 19 болтами, которые зажимаются в определенной последовательности. У каждого болта есть сальник для предотвращения утечки антифриза. Откручиваем их.

А вот и сам ротор. В данном видеосюжете Вячеслав наглядно рассказывает о принципе работы РПД.

Специалист обращает внимание, что роль компрессионных колец здесь выполняют апексы.

— Проблема маленького ресурса заключаются в том, что уплотнения необходимо обеспечивать по трем плоскостям. А это сложно, поэтому изначально компрессия в РПД более низкая, отсюда много проблем. В старом RX-7 все получше. Турбированный роторный мотор этого автомобиля проходит больше 200 тысяч при условии грамотного обслуживания. У Mazda RX-8 высота апекса составляет 5,3 миллиметра, на 4,5 миллиметра рекомендуется замена, следовательно, на «жизнь» отводят 0,8 миллиметра. У RX-7 высота апекса составляет 8,1 миллиметра, стереться он может на 1,6 миллиметра. Поэтому ресурс занизили искусственно, мне кажется — чтобы попасть в экологические рамки и повысить оборотистость двигателя.

— Комплект из четырех специальных свечей стоит 100 долларов. Обычные использовать нельзя — можно сразу уничтожить двигатель. Менять их нужно раз в 30-40 тысяч километров. Главное не перепутать маркировку — свечи разные.

Спустя менее часа работы в спокойном темпе двигатель был полностью разобран. Проверка состояния деталей в двух секциях показала, что в первой сместился вкладыш ротора. В обеих секциях признаки повышенного расхода масла — выпускные окна наполовину закоксованы. Внутренние стенки секции имеют задиры.

Вячеслав утверждает, что капитальный ремонт двигателя нецелесообразен:

— Общий износ мотора высок, съехал вкладыш ротора, крупные узлы требуют замены. Если восстанавливать, то за такие деньги можно купить два подержанных мотора или один «ребилдинговый». Здесь нужно менять вал, вкладыши, прокладки, апексы, секции. То есть цена качественного восстановления такого мотора — около 4000 долларов. Но это еще не страшно. Бывает, апекс выпадает и наносит серьезные разрушения другим деталям. К слову, мотор может заводиться и ехать на одной секции. В этом плане, конечно, двигатель терпит страшные издевательства.

 Есть ли смысл?

Вячеслав, помимо того что ремонтирует эти машины, сам на них ездит. Что он думает о них? Стоит ли покупать?

— У меня в семье есть и Mazda RX-7, и RX-8. На самом деле в этих автомобилях очень много хорошего. Ездить приятно: мотор эластичный, легко раскручивается до 9000 оборотов в минуту в зависимости от модификации. Управляемость великолепная, дизайн очень интересный. Нужно лишь вовремя менять «расходники», следить за состоянием форсунок и компрессией. Кроме двигателя, здесь все предельно надежно — с электрикой и ходовой частью нюансов в автомобиле нет. Выбор имеется — в стране появляется все больше Mazda RX-8. Можно смело покупать. Но стоит помнить, что такие машины недешево обслуживать, на последние деньги они не покупаются, хотя как раз купить не так дорого: за 15.000-16.000 долларов можно подобрать хороший экземпляр. Если все работает, роторная Mazda — сплошной позитив.


Юрий ГЛАДЧУК
Фото Павла СЛЕПУХИНА
ABW.BY

Устройство автомобиля. Роторно-поршневой двигатель. Конец истории?

Автомобили с роторно-поршневыми двигателями впору заносить в Красную книгу: в 2011 году закончился выпуск последней в этом ряду модели Mazda RX-8. А ведь полвека назад за подобными моторами видели будущее – большая литровая мощность, высокие обороты, компактные размеры… Что же пошло не так?

Заглянув под капот роторного автомобиля впервые, недоумеваешь: а мотор-то где? Сквозь дебри навесных агрегатов виднеется лишь непонятный цилиндр. По своей конструкции роторно-поршневой двигатель (РПД) и вправду кардинально отличается от привычных нам поршневых моторов, хотя в обоих случаях осуществляется один и тот же четырехтактный цикл – впуск, сжатие, рабочий ход и выпуск. Разница лишь в том, что у роторного двигателя нет ни поршней с шатунами, ни системы газораспределения. Вместо них – треугольный ротор, совершающий сложное планетарное движение.

Плюсы и минусы

Вращаясь одновременно вокруг собственной оси и вокруг центральной шестерни, ротор своими вершинами описывает хитрую поверхность корпуса, образуя три отдельные камеры сгорания. Объем каждой из них, ограниченный корпусом и гранью ротора, за один оборот меняется от максимального к минимальному четыре раза, позволяя реализовать четырехтактный цикл. Функции же газораспределения осуществляются путем перекрывания впускных и выпускных окон самим ротором – подобно двухтактным поршневым моторам. И никаких распредвалов, клапанов и цепей! Отсюда и поразительная компактность роторных агрегатов: при сопоставимой мощности они оказываются примерно вдвое короче и настолько же легче поршневых, упрощая задачу компоновки автомобиля.

Не доставляют проблем и вибрации – единственная центробежная сила уравновешивается двумя противовесами на валу. Вспышки, правда, происходят не часто: поскольку выходной вал вращается в три раза быстрее ротора, то одному обороту вала соответствует одна вспышка или один рабочий ход, что эквивалентно двухцилиндровому поршневому двигателю. Но двухсекционные РПД, то есть фактически сдвоенные моторы, работающие на общий вал, имеют уже две вспышки на оборот, как четырехцилиндровый двигатель. При этом пульсации крутящего момента оказываются даже меньше, поскольку рабочий ход у РПД длится в течение 270° поворота вала против 180° у поршневого. В результате по плавности работы двухсекционный мотор близок к рядной «шестерке».

А вот с мощностью все уже не так однозначно. Конструкция РПД позволяет добиться отличного наполнения камер сгорания: на торцевой или боковой поверхности можно разместить сразу несколько впускных окон, снижая общее сопротивление впускного тракта – в моторе Mazda RX-8 таких окон аж пять штук на секцию! Причем открываются они очень быстро, что способствует проявлению эффекта динамического напора, дополнительно улучшающего наполнение на определенных оборотах.

Две стороны медали

Роторные двигатели часто нахваливают за хорошую за оборотистость – та же Mazda RX-8 способна загонять стрелку тахометра к 9000 об/мин. Однако мало кто вспоминает, что с такой скоростью вращается лишь выходной вал, а сам ротор крутится в три раза медленнее – всего 3000 об/мин. В поршневом же двигателе на каждый оборот коленвала приходится движение поршней вверх-вниз, а потому даже привычные 6000–7000 об/мин оказываются гораздо большим достижением, нежели 9000 об/мин роторного мотора.

Однако сам процесс сгорания протекает крайне плохо. Сильно вытянутая серповидная камера обладает значительными потерями тепла и не обеспечивает полного сгорания топлива по краям. Частично улучшить воспламенение помогает установка двух свечей зажигания, но за это приходится расплачиваться повышенным прорывом газов в соседнюю камеру в момент пересечения торцом ротора свечных отверстий. Иными словами, роторный мотор способен втянуть большое количество топливно-воздушной смеси, но эффективно извлечь из нее полезную энергию не может.

Одни головоломки

Получается, что за счет отличного наполнения РПД оказывается все-таки сопоставим по литровой мощности с поршневым мотором, одновременно сильно уступая ему в экономичности. Тем не менее в равенство литровой мощности поначалу трудно поверить. Какой поршневой агрегат сравнится c ротором Mazda RX-8, выдающим 230 л.с. с двух секций общим объемом 1,3 л.? Это же 176 «лошадей» с литра!

Так-то оно так, но нужно помнить, что за один оборот вала роторный двигатель отрабатывает весь рабочий объем, а поршневой – только половину, причем и тот и другой способны выдать за этот оборот полную мощность. Таким образом, при сравнении удельной мощности объем поршневого двигателя справедливо делить на два. Возьмем, например, Nissan 350Z – одного из конкурентов RX-8. Его 300-сильный V6 имеет объем 3,5 л, то есть 1,75 л на одном обороте и 171 «лошадку» с литра. Практически как у RX-8! При этом, несмотря на 30-процентное преимущество в мощности и чуть более тяжелый кузов, он расходует столько же топлива в смешанном цикле, сколько и RX-8.

Пытаясь как-то снизить расход топлива в роторе, инженеры пробовали применить непосредственный впрыск, но неудачная форма камеры сгорания мешала организовать вихревое смесеобразование, лишая возможности работы на обедненной смеси. Задумывались и о дизельном топливе, но успеха это направление тоже не принесло: слишком велики нагрузки на ротор, да и уплотнение рабочих камер организовать труднее, ведь степень сжатия должна быть почти в два раза больше.

А уплотнения и без того, отдельная головная боль. Если в поршневом двигателе кольца всегда находятся под одним и тем же углом к поверхности трения, то в роторном рабочий угол радиальных пластин постоянно меняется. Меняется и усилие их прижима к поверхности корпуса – оно определяется центробежной силой, а потому сильно зависит от оборотов. А как организовать их смазку? Только впрыскиванием масла в рабочую камеру подобно двухтактным поршневым моторам. Но это влечет значительный расход масла на угар (около 1 л на 1000 км) и повышает риск закоксовывания уплотнений. Достаточно сказать, что именно из-за того, что оказалось невозможно хорошо герметизировать рабочие камеры, было отброшено множество других более замысловатых роторных конструкций, обладавших рядом преимуществ. В привычном же нам РПД задачу удалось до некоторой степени решить, хотя уплотнения все же остаются слабым местом мотора.

Автора!

Создателем известного нам РПД принято считать Феликса Ванкеля, однако сам он предлагал несколько иную конструкцию: в его двигателе ротор и корпус вращались вокруг неподвижного вала. Такая схема упрощала работу уплотнительных соединений камер сгорания и не требовала противовесов для уравновешивания, хотя при этом возникали огромные проблемы с подводом впускных и выпускных каналов, а также с передачей напряжения на вращающие свечи. Поэтому в серию пошел РПД, предложенный Вальтером Фройде, в то время как Ванкель сосредоточился на исследованиях механических уплотнений.

Проблемы доставляет и очень неравномерный нагрев корпуса. Это в поршневом двигателе вспышки чередуются по цилиндрам, а после рабочего хода камера охлаждается на такте впуска. В роторном же вспышки происходят только в одной части двигателя, причем происходят постоянно, в то время как противоположная часть непрерывно охлаждается всасываемым воздухом. Такой перепад температур деформирует картер двигателя, заставляя еще на этапе проектирования учитывать это отклонение формы в процессе прогрева. Разумеется, все это не способствует лучшей работе уплотнительных соединений и долговечности материалов. В итоге преимущества конструктивной простоты РПД нивелируются его малым ресурсом – пробег до капремонта редко превышает 100 тыс. км.

Окончательным же приговором роторным двигателям стала экология. Низкая экономичность означает большие выбросы CO2, а неоптимальный процесс сгорания повышает уровни токсичных соединений, к которым подмешиваются еще и продукты горения масла. И все это на фоне повального стремления к экологической чистоте, на что автопроизводители расходуют огромные средства. В результате даже Mazda, потратившая немало усилий на раскрутку роторной идеологии, была вынуждена от нее отказаться.

Конец истории? Видимо, да. Но окончательно прощаться с роторными моторами все же рано: пускай им уже и не занять основное место под капотом, они вполне могут быть востребованы в качестве резервного генератора для подзарядки батарей электромобиля. Впрочем, все ДВС со временем ожидает та же участь.

Автор
Олег Карелов, эксперт по подбору автомобилей AutoTechnic.su
Издание
Автопанорама №4 2015

Роторный двигатель. Устройство, принцип работы. Плюсы и минусы ротора.

Изобретение двигателя внутреннего сгорания дало толчок к производству автомобилей, передвигающихся на жидком виде топлива. Двигатели эти на протяжении всей истории автомобилестроения эволюционировали: появлялись различные конструкции моторов. Одной из прогрессивных, но так и не получивших распространение конструкций двигателей стал роторно-поршневой агрегат. Об особенностях этого типа двигателя, его достоинствах и недостатках мы поговорим в сегодняшнем материале.

История

Разработчиком роторно-поршневого двигателя стал дуэт инженеров компании NSU – Феликс Ванкель и Вальтер Фройде. И хотя основная роль в создании роторного двигателя принадлежит именно Фройде (второй участник проекта в это время работал над конструкцией иного двигателя), в автомобильной среде силовой агрегат известен как мотор Ванкеля.

Феликс Ванкель и роторный двигатель

Эта силовая установка была собрана и испытана в 1957 году. Первым автомобилем, на который установили роторно-поршневой двигатель, стал спорткар NSU Spider, который развивал скорость 150 км/час при мощности мотора 57 лошадиных сил. Производилась эта модель на протяжении трех лет (1964-1967 годы).

NSU Spider

По настоящему массовым автомобилем с роторным двигателем стало второе детище компании NSU – седан Ro-80.

NSU Ro-80

В названии автомобиля указывалось, что модель оснащается роторным агрегатом. Впоследствии роторные двигатели устанавливались на автомобили Citroen (GS Birotor), Mercedes-Benz (С111), Chevrolet (Corvette), ВАЗ (21018) и так далее. Но самый массовый выпуск моделей с роторным двигателем был налажен японской компанией Mazda. Начиная с 1964 года, компания произвела несколько автомобилей с подобным типом силовой установки, а пионером в этом деле стала модель Cosmo Sport. Самая известная модель с роторно-поршневым двигателем, которая выпускалась этим производителем – RX (Rotor-eXperiment). Производство последней модели из этого семейства, Mazda RX8 в специальной версии Spirit R, было свернуто в середине 2012 года. Впрочем, не все экземпляры роторной «восьмерки» еще распроданы – официальный дилер Mazda в Индонезии еще продает эти автомобили.

Mazda RX-8

Устройство

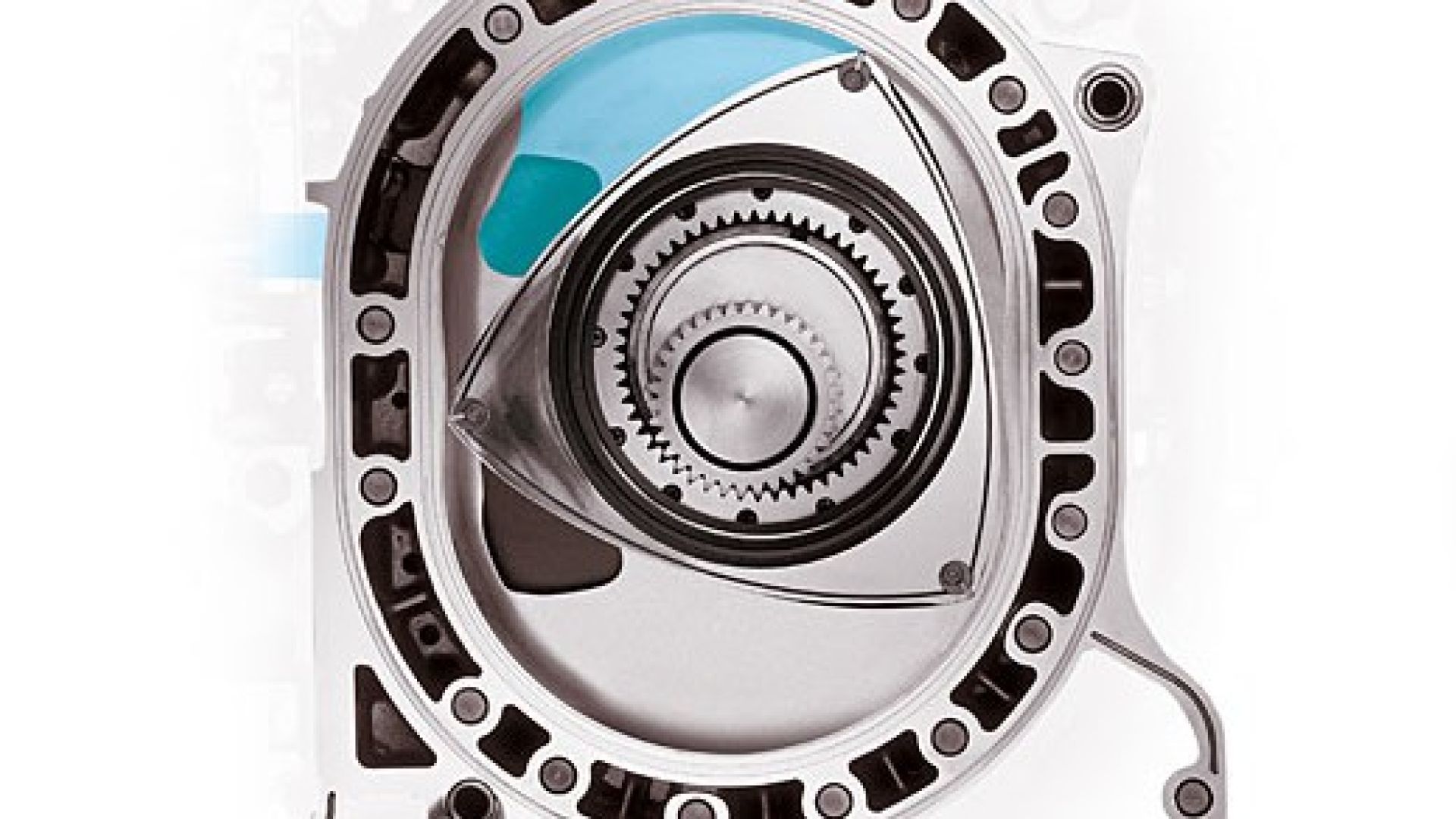

Особенностью роторно-поршневого двигателя внутреннего сгорания стало присутствие в его конструкции трехгранного ротора – поршня. Он вращается в цилиндре, который имеет специальную форму. Ротор насажен на вал, и соединен с зубчатым колесом, которое, в свою очередь, имеет сцепление со статором – шестерней. Ротор вращается вокруг статора по так называемой эпитрохоидальной кривой, его лопасти попеременно перекрывают камеры цилиндра, в которых происходит сгорание топлива.

Роторный двигатель

В конструкции роторного двигателя отсутствует газораспределительный механизм – его функцию выполняет сам ротор, который при помощи своих лопастей распределяет поступающую горючую смесь и выпускает отработанные в цилиндре газы. Подобная конструкция двигателя позволяет обойтись без множества узлов, крайне необходимых для простого поршневого двигателя (например, коленчатый вал, шатуны), что, во-первых, позволяет уменьшить размер и массу силового агрегата, а во-вторых – уменьшить стоимость его производства.

Достоинства и недостатки

Роторно-поршневой двигатель не зря привлек внимание многих именитых автомобильных компаний. Его конструкция и принцип действия позволяли получить несколько довольно весомых преимуществ перед обычными двигателями.

Во-первых, роторно-поршневой мотор в силу своей конструкции обладал лучшей среди остальных типов силовых установок сбалансированностью, и был подвержен минимальным вибрациям.

Во-вторых, у этой силовой установки отмечались отменные динамические характеристики: без существенной нагрузки на двигатель, авто с роторно-поршневым мотором легко можно разогнать до 100 км/час и более на низкой передаче при высоких оборотах двигателя.

роторный двигатель Мазда RX-8

В-третьих, роторный двигатель компактнее и легче, чем стандартный поршневой силовой агрегат. Эта особенность позволяла конструкторам добиться практически идеальной развесовки по осям, что влияло на устойчивость автомобиля на дороге.

В-четвертых, в нем используется намного меньшее количество узлов и агрегатов, чем в обычном двигателе.

Наконец, в-пятых, роторный двигатель обладает высокой удельной мощностью.

Недостатки

К минусам роторно-поршневого двигателя, из-за которых он так и не смог получить массового применения и не используется сегодня в автомобилях всех брендов, относится, во-первых, большой расход топлива на низких оборотах. На некоторых моделях он достигает 20 литров на 100 км пробега, что, согласитесь, совсем не экономично и бьет по карману владельца авто с роторным двигателем.

Во-вторых, недостатком этого типа двигателей является сложность изготовления его деталей: чтобы ротор правильно прошел эпитрохоидальную кривую, необходима высокая геометрическая точность при создании как самого ротора, так и цилиндра. Для этого производители роторных двигателей используют высокоточное и дорогостоящее оборудование, а стоимость производства закладывают в цену автомобиля.

В-третьих, роторный двигатель склонен к перегреву из-за особенности конструкции камеры сгорания: она имеет линзовидную форму, а не сферическую, как у обычных поршневых моторов. Топливная смесь, сгорая в такой камере, превращается в тепловую энергию, которая расходуется в большей части неэффективно – ее избыток нагревает цилиндр, что в конечном итоге приводит к износу и выходу его из строя.

В-четвертых, высокий износ уплотнителей между форсунками ротора из-за перепадов давления в камерах сгорания двигателя. Именно поэтому ресурс таких двигателей составляет 100-150 тысяч км, после чего, как правило, требуется капитальный ремонт силового агрегата.

В-пятых, роторно-поршневой двигатель нуждается в своевременной и четко соблюдаемой процедуре смены моторного масла: мотор потребляет примерно 600 мл моторного масла на 1000 км, так что менять его приходится раз в 5000 км пробега. Если его вовремя не заменить, это чревато выходом из строя узлов и агрегатов мотора, что повлечет за собой дорогостоящий ремонт. То есть, к эксплуатации и обслуживанию роторно-поршневых двигателей следует подходить более ответственно, чем к обслуживанию обычных моторов, вовремя проводя их техническое обслуживание и капитальный ремонт.

Рассказываем о проблемах роторного двигателя Mazda Renesis для RX8

 12. 10.2020

Компания Mazda является чуть ли не единственным автопроизводителем, который на постоянной основе производил роторные двигатели. Серийные роторные двигатели Mazda выпускались с 1967 по 2012 год. Хотя японский автопроизводитель начал это дело в сотрудничестве с европейскими компаниями NSU и Citroёn.

Формально роторный двигатель устроен проще бензинового, но очень требователен к качеству и своевременности обслуживания. Этот двигатель не имеет кривошипношатунной группы, которая превращает прямолинейное возвратно-поступательное движение поршней во вращение. Этот двигатель сам создает вращение. Причем все вращающиеся части вращаются в одном направлении. Привычного газораспределительного механизма с впускными и выпускными клапанами и управляющими распредвалами в роторном двигателе нет вовсе.



На нашем YouTube-канале мы рассказали о последней серийной версии роторного двигателя Mazda – моторе 13B-MSP Renesis, снятый с RX-8 2007 года выпуска. Этот двигатель имеет меньший ресурс, чем его предшественник для RX-7.





Выбрать и купить двигатель для Мазда вы можете в нашем каталоге контрактных моторов.





Слабые места роторного двигателя

Самый главный враг роторного двигателя – это износ уплотнений роторов и игнорирование регламента обслуживания. Этому двигателю нужно правильно масло, своевременная замена масла, а также свечей и катушек зажигания. Попутно нужно периодически проверять компрессию и масляные форсунки, чтобы двигатель не погиб из-за отсутствия смазки и не зацарапал поверхность секций.

Во многих случаях роторный двигатель уходил на капитальный ремонт при пробеге в 50 000 км, компания Mazda даже наладила восстановление этих моторов. В самом деле, если владелец вовремя приехал на ремонт, то можно относительно недорого обойтись заменой ремкомплекта.

В руках хорошего владельца мотор может пройти до 150 000- 200 000 км без капремонта.





Катушки зажигания

На каждой секции роторного двигателя установлено по две катушки зажигания, каждая из которых соединена со своей свечей зажигания. При подключении высоковольтных проводов важно не перепутать какой провод к какой свече подлючается.

Катушки зажигания на роторном двигателе были слабым местом – они служили около 30 000 км. Инженеры Mazda два раза улучшали их – надёжность третьего варианта катушек зажигания уже вопросов не вызывает (N3h2-18-100C). Помимо оригинала в продаже есть хорошие и бюджетные заменители, также существуют варианты тюнингованных катушек зажигания. Катушки нужно сразу менять с высоковольтными проводами.

При проблемах с катушкой зажигания двигатель «стреляет» в глушитель.





Выбрать и купить катушки зажигания для двигателя Mazda, вы можете в нашем каталоге контрактных запчастей.



Свечи зажигания

Две свечи на каждую секцию необходимы, чтобы «прожечь» длинную камеру сгорания. Свечи зажигания иридиевые и срабатывают последовательно. Свечи в каждой паре разные и важно не перепутать их при установке. Нижняя свеча является запальной, а верхняя – дожигательной. Свечи зажигания нужно менять каждые 30 000 км. Комплект свечей NGK обойдется в сумму порядка $140. Оригинальный комплект (N3Y318S309U) — $200-260.

До 2006 года роторный двигатель 13B-MSP мог залить свечи во время запуска. Владельцам приходилось выкручивать свечи, вынимать предохранитель бензонасоса и крутить стартером до тех пор, пока ротор не проветрит секции.

До сих пор важно помнить, что свечи могут оказаться залитыми, если двигатель заглушить на холодную. Этот мотор стоит глушить хорошо прогретым. Также знатоки рекомендуют глушить этот мотор… раскрутив его до 5 000 об/мин, после чего нужно выключить зажигания.



Свечи зажигания соответственно: запальная, дожигательная, запальная, дожигательная



Выбрать и купить бензиновые форсунки и топливную рампу для двигателя Mazda, вы можете в нашем каталоге контрактных запчастей.



Масляные форсунки

Ресурс масляных форсунок ограничен – специалисты говорят о лимите в 50 000 км. О неисправности форсунок говорит… уменьшившийся темп расхода масла. Масляные форсунки рекомендуется диагностировать каждые 1-2 замены масла.

На дорестайлинговом двигателе 13B-MSP масляные форсунки оснащены обратным клапаном и сообщаются с атмосферой по трубке, которая входит во впускной тракт. Это необходимо, чтобы форсунки беспрепятственно впрыскивали масло во время разряжения в секции и не продавливались, когда в секции поднимается давление. Поэтому проверка форсунок сводится к определению утечек.

Можно просто снять воздушный шланг со впускного тракта и создать небольшой вакуум. Форсунки должны держать вакуум.

На рестайлинговом моторе форсунки уже не сообщаются с атмосферой. Их нужно снять и подать на них 3,5 бара. При этом они должны продуваться.





Износ апексов

Установленные в вершинах роторов уплотнительные пластины – апексы – созданы с расчетом на износ. Они могут износиться на 0,8 мм. Если остаточная высота пластин – 4,5 мм и менее, то их пора менять. Сильно изношенный апекс может просто выпасть под действием центробежной силы. Естественно, он размолотит ротор, оставит следы на поверхности гильзы. В этом случае ремонт двигателя будет нецелесообразен – проще и дешевле купить б/у или восстановленный мотор, или же мотор под реставрацию, в котором достаточно поменять ремкомплект.

Повышенный расход масла, плохой запуск двигателя или скачущий холостой ход – первый признак механического износа двигателя и снижения компрессии. Компрессия должна быть не ниже 6,5 бар, в идеале порядка 8 бар. Если компрессия снижается, то следует сразу отправляться на переборку двигателя. В этом случае капремонт обойдется в минимальную сумму – порядка $2000-2500.





Износ коренных вкладышей

Из-за проблем со смазкой страдают вкладыши эксцентрикового вала, который вращается втрое быстрее роторов. Из-за этого роторы смещаются, после чего апексы могут выпасть и нанести повреждения поверхности статора. Что самое неприятное, роторный двигатель не стучит, поэтому отвалившаяся деталь может довольно долго повреждать внутреннюю поверхность секций.





Выбрать и купить блок цилиндров для двигателя Mazda, вы можете в нашем каталоге контрактных запчастей.



Особенности конструкции роторного двигателя Mazda

Вместо коленвала здесь используется эксцентриковый вал, на который надет ротор. Кроме того, ротор надет на направляющую стационарную шестерню, которая просто прикручена к корпусу двигателя. Ротор в сечении представляет собой треугольник Рёло? (треугольник с дугообразными сторонами). Между его боковыми сторонами и статором двигателя образуются 3 рабочие полости. Вращаясь, ротор открывает и перекрывает впускные и выпускные окна, сжимает топливовоздушную смесь и «выдавливает» в выпуск отработавшие газы. То есть, каждый такт происходит в отдельном отсеке камеры. Одновременно происходят три разных такта. За один полный оборот ротора проходят три рабочих такта.





Эксцентриковый вал, на который передается произведенная работа, вращается в три раза быстрее. Нехитрыми вычислениями получаем, что один рабочий такт (воспламенение) приходится на один оборот вала (треть оборота ротора). Для сравнения, в одноцилиндровом ДВС на один рабочий такт приходится на два оборота коленвала.

Роторные двигатели Mazda всегда имеют по две секции. В таком исполнении их можно прировнять к поршневому 4-цилиндровому 4-тактному двигателю, но только по количеству рабочих тактов на один оборот выходного вала. И там, и там по 2 рабочих такта на один оборот вала. Но по рабочему объему традиционные ДВС с роторным не сопоставимы. Чтобы не вдаваться в сложные расчеты, сразу отметим, что самый распространенный роторный двигатель Mazda 13B с двумя секциями объемом 654 см. куб. (итого около 1,3 литра) эквивалентен 6-цилиндровому поршневому двигателю рабочим объемом 2,6 литра.

Отметим, что 654 см. куб. – это наибольший рабочий объем на такте впуска над одной стороной ротора.





Роторы изготовлены из чугуна, они пустотелые. На дугообразных сторонах есть проточки под камеры сгорания.

Каждый ротор имеет несколько видов уплотнений. На вершинах и на торцах (боках) ротора предусмотрены пластины, которые препятствуют прорыву газов, то есть играют роль компрессионных колец. Отметим, что маслосъемных пластин на роторе нет.

Однако на каждом роторе предусмотрены и кольцевые уплотнения, расположенные вдоль оси эксцентрикового вала. В этих уплотнениях собраны компрессионные и маслосъемные кольца. Компрессионные кольца препятствуют прорыву отработавших газов во впускные окна (на двигателе 13B-MSP для Mazda RX-8). Маслосъемные кольца уплотняют внутреннюю полость ротора, в которую подается масло для смазки зубьев, подшипника и роторной шейки.





Статор (блок) двигателя – алюминиевый, его внутренняя полость сформирована стальной гильзой. Статор двухсекционного роторного двигателя состоит из пяти деталей – две детали секций и 3 крышки между ними. Через все эти детали циркулирует охлаждающая жидкость. Болты, крепящие воедино все 5 деталей, оснащены сальниками, предотвращающими утечку антифриза.

Отверстия для впуска и выпуска находятся на боковых стенках статора, они не имеют каких-либо запорных механизмов (клапанов). У ранних версий роторного двигателя Mazda выпускное отверстие находилось прямо на поверхности гильзы. Впускное и выпускное окна открываются и закрываются боковой поверхностью ротора.

Ротор изготовлены из чугуна, эта деталь пустотелая, с несколькими внутренними рёбрами. Во внутрь запрессован роторный подшипник.



Роторный двигатель работает не только на воздухе и бензине, но и сжигает моторное масло. Масло для смазки попадает на поверхность гильзы и ротора через специальные форсунки, по две на каждую секцию. Подача масла невелика и дозируется отдельным масляным насосом по команде ЭБУ исходя из скорости работы двигателя и температуры охлаждающей жидкости.

Основной масляный насос двухсекционный, роторного типа – состоит из двух пар трохоидных шестерней. Он приводится цепью от эксцентрикового вала и собирает масло из неглубокого поддона.

Эксцентриковый вал имеет две роторные и две коренные шейки, опирается на подшипники скольжения. В эксцентриковом вале есть каналы для подачи масла к подшипникам скольжения и две маслофорсунки, орошающие внутреннюю полость роторов.





Преимущества роторного двигателя

В чем заключаются преимущества роторного двигателя? Удельная мощность выше – примерно в два раза выше, чем у поршневого ДВС. Этот двигатель генерирует мощность практически постоянно, в нём практически отсутствуют неравномерно и неуравновешенно движущиеся части. 1,3-литровый двигатель Mazda RX-8 выдает до 258 л.с. с 1,3 литров рабочего объёма. А ведь был еще и турбированный двигатель (на Mazda RX-7), который с того же объема выдавал 350 л.с. Роторный двигатель гораздо компактнее и легче.



Недостатки роторного двигателя

Из-за особенностей протекания рабочего хода роторный двигатель совсем не блещет топливной экономичностью. Рабочие газы не успевают сполна передать давление на ротор и довольно рано выходят в выпускную систему. На практике 1,3-литровая Mazda RX-8 запросто расходует 20 л бензина на 100 км.

К тому же площадь камеры сгорания гораздо больше, чем в поршневом двигателе. Следовательно, немало энергии газов уходит на нагрев ротора и статора двигателя. Вдобавок, смесеобразование происходит хуже. Следовательно, КПД роторного двигателя хуже, чем у поршневого бензинового.

Также развиваемый крутящий момент мал, существует постоянный прорыв газов в соседние секции через уплотнения вершин двигателя и гнезда свечей зажигания.

Роторный двигатель очень требователен к качеству моторного масла, которое должно быть и очень эффективным и экологичным. Масло следует менять каждые 5 000 км и в течение этого интервала следить за уровнем и доливать масло. На практике получается так: владелец покупает 5-литровую канистру масла, 3,5 литра помещается в поддон, а оставшиеся 1,5 литра уходят на постепенную доливку. Проверять уровень масла желательно ежедневно. А заливать следует минеральное с вязкостью от 10W-30 до 15W-40 и низкой зольностью или полусинтетику на гидрокрекинговой основе с вязкостью 5W-30.



Выбрать и купить двигатель для Mazda вы можете в нашем каталоге контрактных моторов.



Здесь по ссылкам вы можете посмотреть наличие на авторазборке конкретных автомобилей Mazda заказать с них автозапчасти.

Устройство и работа двигателя Mazda RX 8

Оригинальная концепция роторного двигателя, используемого в Mazda RX 8, принадлежит Феликсу Ванкелю и Вальтеру Фройде, создателям первой серийной машины таким мотором — NSU Spider (1957). Лицензию на производство роторно-подшипникового двигателя, или РПД, приобрели многие — General Motors, Toyota, Daimler-Benz и другие компании. Были выпущены модели Mercedes С111, Citroen GS Birotor и российский ВАЗ 21018. Наибольшего успеха добилась Mazda с серией RX (Rotor-eXperiment) и мотором Renesis.

Принцип и особенности работы роторного двигателя

В РПД Mazda RX 8 нет клапанов, поршней, кривошипно-шатунного механизма и сложной системы привода. Рабочей ёмкостью является статор в форме эпитрохоиды (чуть вдавленного по бокам овала). Подвижной частью служит ротор с тремя закруглёнными гранями. Вращаясь с помощью вала с эксцентриком, а также подвижной и неподвижной шестерни, он непрерывно создаёт в емкости статора 3 герметичные полости, в которых происходит впуск топлива, его сжатие, зажигание и выпуск. Преимуществами такого устройства являются:

  • минимум подверженных износу подвижных деталей;
  • размер и вес существенно меньше, чем у обычного ДВС;
  • высокая удельная мощность — прирост на единицу объёма бензина;
  • низкое время раскрутки, высокая отзывчивость на зажигание;
  • высокая температура выхлопа;
  • стойкость к высоким оборотам из-за меньшей нагрузки вибрацией;
  • плавные, негромкие, приятные уху рабочие шумы.

Опыт автопроизводителей, на данный момент свернувших производство машин с РПД (Mazda выпускала RX 8 до 2012 года), подсказывает, что не всё так гладко с работой этих моторов и их обслуживанием. Автомобили оказались довольно «прожорливыми» как по топливу, так и по маслу, обладают низким пробегом до перебора или замены мотора, их детали требуют сложного оборудования и высокопрочных материалов для производства.

Камеры сгорания здесь имеют значительную площадь и неоптимальную форму, что отражается на экономичности и расходе бензина. Элементом, обеспечивающим герметичность камер, служит апекс — упругая конструкция на углах треугольника ротора, с небольшой площадью поверхности контакта. Такие уплотнения нуждаются в дополнительном впрыске масла через впускной коллектор. Закономерным является их быстрый износ. Такая конструкция подвержена следующим недостаткам:

  • повышенный расход топлива при низких оборотах;
  • требовательность к высочайшему качеству бензина;
  • высокое загрязнение выхлопов из-за неоптимальных условий сгорания и присутствия масла;
  • неизбежный и очень быстрый износ апексов;
  • перегрев ротора, чреватый износом и выходом их из строя;
  • высокий расход и частая смена масла.

Профилактическое обслуживание и ремонт — большая проблема владельцев Mazda RX 8. Ресурс апексов предполагает переборку двигателя каждые 50 тыс. км пробега. И это несмотря на использование высокотемпературной стали. В реальности невозможен пробег более 100-150 тыс. км без капитального ремонта или замены. Производитель говорит о ресурсе в 300-400 тыс. км, но это лишь совокупная цифра, включающая все процедуры по ремонту и обслуживанию.

Другой важной проблемой является смазка. По сравнению с автомобилями на ДВС, масло здесь тает на глазах. На 1 тыс. км расходуется 600 мл масла, его замена нужна каждые 5 тыс. км пробега. Несвоевременная замена чревата поломками мотора, ремонт которого не всегда финансово целесообразен. В целом, механизмы и системы автомобиля требуют более ответственного подхода, чем с обычным ДВС.

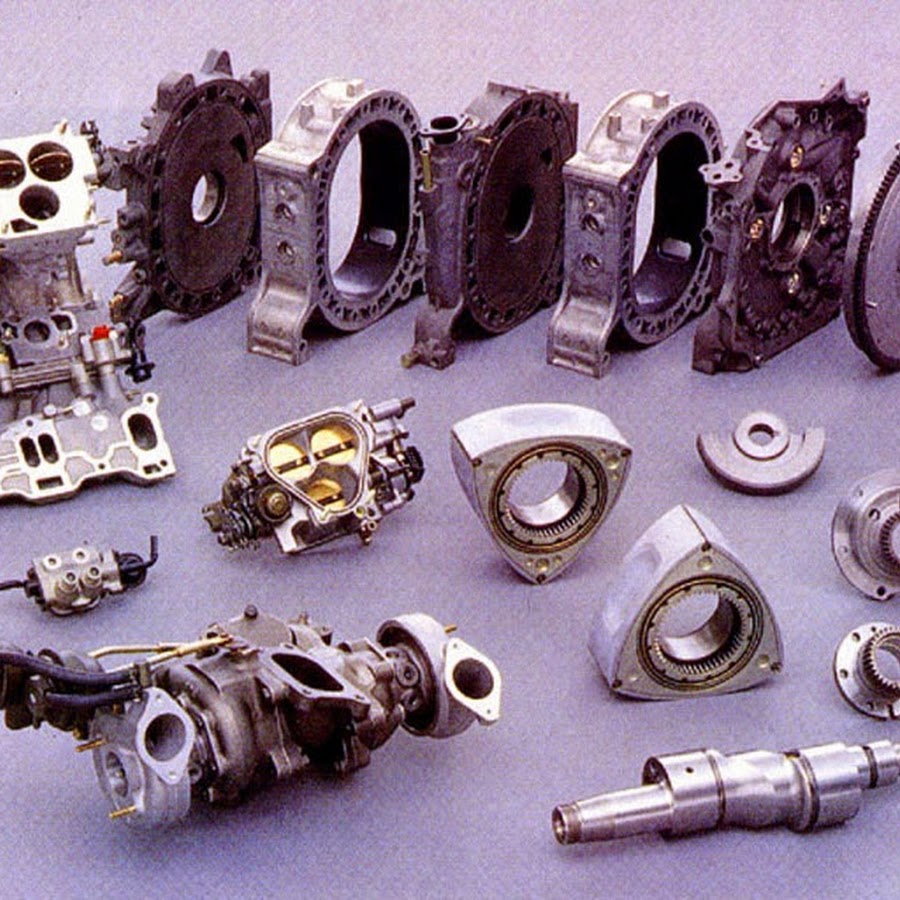

Разборка двигателя и обзор деталей

Mazda RX 8 оснащена роторно-поршневым двигателем системы Renesis модели 13B мощностью 192 л. с. Тревожными признаками, которые должны побудить владельца заняться мотором, служит увеличение времени «горячего» запуска, повышение расхода масла и уменьшение компрессии. Последний параметр следует проверять и перед покупкой подержанной машины — она не должна быть ниже 6,5 атмосфер. В эксплуатации замерять рекомендуется через одну смену масла. «Вскрытие» движка обнажает следующие технические нюансы:

  1. Масляные форсунки. В этом двигателе отсутствует прямой контакт с поддоном, масло принудительно впрыскивается на впуске. Ресурс форсунок составляет около 50 тыс. км.
  2. Масляный радиатор. Один или два у разных модификаций. Масло попадает в радиаторы лишь достигнув некоторой температуры — в наличии масляный термостат.
  3. Система охлаждения. Склонность мотора к перегреву компенсируется её объёмом 9,5 л и внушительным радиатором.
  4. Снимаем поддон. В нижней части мотора имеется изощрённая противоотливная система.
  5. Масляный насос. Оснащён 2 редукционными клапанами сброса давления. Привод маслонасоса осуществляется цепью. Она достаточно надёжна и не вызывает проблем.
  6. Крепление осуществляется 19 болтами, оснащёнными сальниковыми уплотнениями. Сальник служит для предотвращения утечек антифриза.
  7. Ротор и уплотнения. Только при разборке очевидной становится хрупкость апексов. Проблема уплотнения усугубляется перепадами давления в двигателе.
  8. Свечи зажигания. Необходим только оригинальный или лицензионный комплект — обычные приведут к неисправимой поломке. «Родные» свечи промаркированы — нужно не перепутать их при установке.

Полезные советы по эксплуатации и ремонту мотора Mazda RX 8

Несмотря на некоторые особенности и сложности, Mazda RX 8 является превосходным и приятным в повседневном использовании автомобилем. Опытных водителей порадует отзывчивость, плавность и быстрая раскрутка мотора до 9 тыс. оборотов при низком шуме. Управляемость машины находится на наивысшем уровне, дизайн и компоновка — удобные и интересные. Остальные системы мало отличаются от оснащения машин с ДВС и выполнены максимально надёжно.

Из опыта автолюбителей стоит отметить использование специального масла, создающего защитную плёнку на внутренних поверхностях, сокращая износ двигателя. Для более тщательного контроля возможна установка дополнительной аппаратуры, показывающей давление и температуру масла, а также давление наддува.

Устанавливают также специальный адаптер двухтактного масла, чем достигается улучшение качества смазки, резкое уменьшение нагара на роторе и внутренне поверхности статора, а также снижение вредности выхлопа. Касательно последнего — рекомендуется замена выхлопной системы, иначе автомобиль не проходит экологические нормативы многих стран.

Популярностью пользуется установка ротора от модели RX 7, как более надёжного механически. Полная замена на ДВС возможна с трудом, ввиду существенного отличия и гораздо меньшего размера.

Ремонт двигателя непрофессионалами кране затруднителен. Да и не каждая СТО берётся за роторные системы, по причине отсутствия опыта и запчастей. Такую машину не купишь за последние деньги — расход бензина и смазки велик, обслуживание мотора в запущенном состоянии сопоставимо с покупкой нового. В тяжелых случаях рекомендуется изыскать возможность заказа моторов, восстановленных в заводских условиях. Чтобы избежать расходов — тщательно следите за работой механизмов, следуя рекомендациям выше.

Вот что о нем нужно знать

Что такое роторный двигатель Mazda, как он работает и зачем его возрождают

Вращающиеся треугольники Рёло от Мазда возвращаются в массы, но явно под другим соусом…



Еще в марте Мартин тен Бринк, вице-президент «Mazda Motor Europe» по продажам и обслуживанию клиентов активировал энтузиастов по всему миру одним лишь своим заявлением, что роторный двигатель Ванкеля вернется в производство.



В частности, тен Бринк заявил, что роторный ДВС может стать элементом для расширения диапазона движения электрического автомобиля 2019 модельного года, но на тот момент это был просто слух.  «Mazda не анонсировала никаких конкретных продуктов с роторным двигателем в то время. Однако Mazda по-прежнему привержена работе над технологиями роторных двигателей», –рассуждали на тему комментария вице-президента Мазда в Mazda Motor of America.



Смотрите также: Один из немногих мотоциклов с роторным двигателем: История



Итак, что же такого особенного в этом легендарном двигателе, который так взволновал всех своим возвращением? И почему на этот раз все может быть по-другому?



Как он работает

Элементы системы двигателя

Нажать для увеличения



Роторный двигатель внутреннего сгорания по форме напоминает бочку. На нем и в нем вы не найдете многих компонентов, к которым привыкли в стандартном поршневом моторе. Во-первых, в нем нет поршней, ходящих вверх и вниз. Вместо них полезную работу совершает необычной формы треугольный поршень с округлыми краями (треугольник Рёло). Их количество может варьироваться от одного до трех в одном двигателе, но чаще всего используется схема с двумя поршнями, вращающимися вокруг вала посредством эксцентриковой полой центральной части.



Топливо и воздух нагнетаются в пространство между сторонами роторов и внутренними стенками короба, где смесь воспламеняется. Быстрое, взрывное расширение газов поворачивает ротор, который таким образом производит мощность. Роторы выполняют ту же задачу, что и поршни в поршневом двигателе, но с гораздо меньшим количеством движущихся частей, что делает роторный двигатель более легким и компактным, чем поршневой двигатель эквивалентного объема.



Учитывая, что карбюратор/впуск находится в левой нижней части изображения, источник зажигания – справа, а выхлоп – справа вверху, можно составить визуальную схему, показывающую процесс работы ДВС, начиная с впуска топливо-воздушной смеси:

Затем ротор проворачивает эксцентриковый вал и повышает давление в камере сгорания:

Источник зажигания (или две свечи, как в случае с многими двигателями Ванкеля) начинает процесс возгорания:

Это сгорание топлива и воздуха закручивает ротор во время рабочего такта:

И наконец, двигатель выплевывает газы и остатки несгоревшего топлива наружу:



Мало кто знает, но роторный мотор был изначально придуман почти 100 лет назад, а не в 50-е годы XX века. Первоначально принцип работы мотора был проработан Феликсом Ванкелем, немецким инженером, который придумал свой принцип действия двигателя внутреннего сгорания.



Преимущество №1: Роторный двигатель легче и компактней обычного поршневого мотора



Война, поднявшая одних инженеров, например Фердинанда Порше, другим не дала никакой возможности развиться. Не нужны были в опасные времена мирные двигатели Ванкеля, поэтому изобретателю пришлось ждать аж до 1951 года, когда он получил приглашение от автопроизводителя NSU для разработки прототипа. Немецкая компания решила с помощью хитрости выяснить, так ли хорош оригинальный двигатель, параллельно дав возможность продемонстрировать силы другому инженеру – Ханнсу Дитеру Пашке.



Сложная конструкция Ванкеля фактически проиграла простому прототипу, разработанному инженером Ханнсом Дитером Пашке, который всего-навсего убрал из оригинальной конструкции все лишнее, сделав ее производство экономически выгодным.



Так в Германии был изобретен и опробован новый двигатель Mazda, который на протяжении долгих десятилетий был одним из немногих роторно-поршневых серийных моторов и единственным в 21-м веке.



Современный двигатель Ванкеля не совсем двигатель Ванкеля.



Да, основа роторного двигателя от Ванкеля стала самой успешной конструкцией данного двигателя в мире и единственной, которая смогла сложными путями дойти до серийного производства.



Еще в начале 60-х годов у NSU и Mazda проводился дружеский совместный конкурс на производство и продажу первого автомобиля с двигателем типа Ванкеля, когда они работали над сырым продуктом, пытаясь создать из него качественный товар.



NSU стал первым на рынке в 1964 году. Но немецкой компании не повезло: она разрушила свою репутацию в течение следующего десятилетия ненадлежащим качеством продукции. Частые отказы двигателя снова и снова посылали владельцев к дилеру и в магазин за запчастями. Вскоре нередко можно было обнаружить модели NSU Spider или Ro 80, в которых было поменяно три и более роторных двигателей Ванкеля.



Проблема заключалась в уплотнениях вершины ротора – тонких полосках металла между наконечниками вращающихся роторов и корпусами роторов. NSU сделал их из трех слоев, что вызывало неравномерный износ. Это была бомба замедленного действия не только для автомобилей фирмы, но и самого автопроизводителя. Мазда решила проблему уплотнения (крайне важного элемента мотора, без которого он просто не был способен работать из-за отсутствия давления), сделав их однослойными. Силовой агрегат начали устанавливать в 1967 году на спортивные люксовые модели Cosmo…



В начале 70-х годов Mazda представила целую линейку автомобилей с двигателем Ванкеля – мечта, которая была разбита нефтяным кризисом 1973 года. Пришлось поубавить аппетит и оставить мотор там, где в нем больше всего нуждались – в легком спортивном купе Mazda RX-7. С 1978 по 2002 год было выпущено более 800 тыс. этих легендарных спорткаров с необычным двигателем, у которого больше не было аналогов.



Из Германии в Японию, из Японии в СССР – вот путь двигателя, разработанного в 20-х годах XX века Ванкелем



Любим и ненавидим

Фанаты техники любят роторные двигатели потому, что они другие. Многие автолюбители, хорошо разбиравшиеся в технике, питали определенную слабость к такому странному двигателю, работающему на обычном топливе, но при этом не выглядевшему как стандартный набор поршней, клапанов и других неотъемлемых элементов обычного поршневого мотора.



В зависимости от специфики мотора ротор линейно поставляет мощность до 7.000-8.000 об/мин – бесперебойно, практически на одном уровне крутящего момента. Эта ровная полка момента как раз и отличает его от подавляющего большинства поршневых ДВС, в которых наблюдается много мощности на высоких оборотах и ее нехватка при низких.



Автопроизводителям также понравился роторный двигатель благодаря плавности его работы. Роторы, вращаясь вокруг центральной оси, не создают никакой вибрации по сравнению с поршневыми двигателями, у которых верхняя и нижняя точки хождения поршня отчетливо прослеживаются даже внутри салона автомобиля.



Но необычный двигатель – это словно необъезженная лошадь, своенравное животное, поэтому в противовес обожателям идеи Ванкеля концепция также внушает свою долю ненависти в среде автомобильных фанатов и механиков. И, казалось бы, почему?



Ведь у двигателя простой дизайн: отсутствует ремень ГРМ, отсутствует распределительный вал, нет привычной системы клапанов. Но за простоту приходится платить большой точностью производства деталей. Они должны быть сделаны безукоризненно, что поднимает их стоимость в разы, по сравнению с запчастями для обычных поршневых двигателей. Второе – этих запчастей мало в природе. И в-третьих, в мире почти нет специалистов, которые занимались бы починкой роторных моторов. В Москве, говорят, есть пара, но очередь к ним – на год вперед.



Из минусов еще можно назвать своеобразную работу роторного силового агрегата. Конструкция подразумевает сгорание масла в цилиндрах мотора, куда нагнетаются небольшие количества моторного масла прямо в камеры сгорания. Делается это для того, чтобы смазывать прилегающие площади роторов, вращающихся на бешеной скорости. Сизоватый дым, иногда выходящий из выхлопной трубы, – это признак беды, он отпугивает незнающих людей от моделей вроде RX-7 или 8.



Роторные моторы также предпочитают минеральные масла синтетическим, а их дизайн означает, что вы должны время от времени подливать масло в этот ненасытный агрегат, чтобы оно не закончилось.



Ну и наконец, те уплотнения вершины ротора, которые не удалось сделать NSU, все же недостаточно долговечны. Раз в 130-160 тыс. км мотору требуется капитальная переборка. А это удовольствие, как вы уже понимаете, дорогое. Да и что такое 130.000 км? Пять-шесть лет эксплуатации? Маловато будет!



Современные водители также наиболее чувствительны к другим недостаткам роторных движков: высоким выбросам вредных веществ в атмосферу (этим, скорей, обеспокоены в Greenpeace) и экономии топлива из-за тенденции двигателя не полностью сжигать топливно-воздушную смесь перед отправкой ее восвояси (здесь, конечно, удар наносится по карману автовладельца). Да, роторные двигатели имеют отменный «аппетит».



Для RX-8 Mazda частично решила эти проблемы, разместив выпускные отверстия по бокам камер сгорания. Но сейчас борьба за экологию обострилась и предложенных улучшений оказалось недостаточно. Это явилось еще одной причиной, по которой RX-8 стал последним автомобилем с двигателем Ванкеля под капотом. Он продавался 10 лет, с 2002 по 2012 год, но его убила экология.



Время для повторного возвращения

Вернемся к слухам Mazda о том, что компания может использовать какой-то роторный двигатель в качестве «расширителя» диапазона для своего будущего электрического автомобиля. Эта штука имела бы смысл.



Еще в 2012 году Mazda арендовала в Японии 100 электромобилей Demio EV, они были хороши, но напрягал небольшой диапазон без подзарядки – менее 200 км.



Изучив дело, в 2013 году Mazda создала прототип, который получил небольшой роторный моторчик, тот самый «расширитель» диапазона, который почти удвоил этот диапазон. Модель назвали «Mazda2 RE Range Extender».



Колеса прототипа приводились в движение с помощью электрического двигателя, а 0,33-литровый 38-сильный роторный моторчик работал для того, чтобы перезаряжать батареи электрического двигателя, если они разряжались и поблизости не было места для перезарядки.



Поскольку роторный двигатель не мог отправлять мощность на колеса, Mazda2 RE не был гибридом, как Volt или Prius. Силовой агрегат Ванкеля, скорее, был бортовым генератором, который добавлял энергии аккумуляторам.



Смотрите также: Mazda официально подтвердила возвращение роторных двигателей в 2019 году



Такая же компактность и легкий вес, которые сделали ротор Ванкеля отличным двигателем для спортивного автомобиля, такого как RX-7, также делают его идеальным в новом качестве – расширяющего диапазон генератора на автомобиле, особенно том, который уже имеет электродвигатели и батареи, конкурирующие за пространство, и не может позволить себе много «лишнего» веса.



Роторные двигатели Мазда сделали себе репутацию в основном как моторы для спортивного автомобиля. В былые времена слухи об уникальных возможностях такого рода силовых агрегатов преодолели даже железный занавес СССР, где уже наши инженеры вносили и успешно интегрировали диковинные моторы в отечественные автомобили.



Наверное, будет не совсем правильно делать из такого легендарного двигателя всего лишь генератор для электромобиля. Но такова сегодняшняя реальность: время роторных моторов прошло, и его не получится вернуть обратно.

плюсы и минусы Mazda RX-8

Машина у меня HP на палке 04 года (USA)И сразу к делу : Владею 1,5 года и проехал 50тыс км общий пробег составил 164 тыс км БЕЗ переборки! Для будущих владельцев рыкс изучайте инфу про мотор и проблем не будет. Рекорд пробега зафиксирован в «Цезаре»(кто не верит) Слабые места машины:1. Из-за оборотов большая нагрузка на КПП то есть ложится примерно раз в 120 тыщ. при активной езде но это не проблема в продаже куча Б/у по дешевке)2. Педаль сцепления ломается!(Пришлось усилить)3. Шланг сцепления лопается! (меняйте на армированный!)4. Опора двигателя (Решения не нашел)На данный момент установил новый двигатель, Великолепный кузов RX-8 (Точно не дачник!) ->>>>>Жесткость кузова на кручение:Rover 75 — 24250 Nm/degRover 75 Tourer — 20000 Nm/degAlfa 159 — 31.400Nm/degreeAston Martin DB9 Coupe 27,000 Nm/degAston Martin DB9 Convertible 15,500 Nm/degAston Martin Vanquish 28,500 Nm/degAudi TT Coupe 19,000 Nm/degBugatti EB110 — 19,000 Nm/degreeBMW E36 Touring 10,900 Nm/degBMW E36 Z3 5,600 Nm/degBMW E46 Sedan (w/o folding seats) 18,000 Nm/degBMW E46 Sedan (w/folding seats) 13,000 Nm/degBMW E46 Wagon (w/folding seats) 14,000 Nm/degBMW E46 Coupe (w/folding seats) 12,500 Nm/degBMW E46 Convertible 10,500 Nm/degBMW X5 (2004) — 23,100 Nm/degreeBMW E90: 22,500 Nm/degBMW Z4 Coupe, 32,000Nm/degreeBMW Z4 Roadster: 14,500 Nm/degBugatti Veyron — 60,000 Nm/degreeChrysler Crossfire 20,140 Nm/degChrysler Durango 6,800 Nm/degChevrolet Corvette C5 9,100 Nm/degDodge Viper Coupe 7,600 Nm/degFerrari 360 Spider 8,500 Nm/degFord GT: 27,100 Nm/degFord GT40 MkI 17,000 Nm/degFord Mustang 2003 16,000 Nm/degFord Mustang 2005 21,000 Nm/degFord Mustang Convertible (2003) 4,800 Nm/degFord Mustang Convertible (2005) 9,500 Nm/degJaguar X-Type Sedan 22,000 Nm/degJaguar X-Type Estate 16,319 Nm/degKoenigsegg — 28. 100 Nm/degreeLambo Murcielago 20,000 Nm/degLotus Elan 7,900 Nm/degLotus Elan GRP body 8,900 Nm/degLotus Elise 10,000 Nm/degLotus Elise 111s 11,000 Nm/degLotus Esprit SE Turbo 5,850 Nm/degMaserati QP — 18.000 nm/degreeMcLaren F1 13,500 Nm/degMercedes SL — With top down 17,000 Nm/deg, with top up 21,000 Nm/degMini (2003) 24,500 Nm/degPagani Zonda C12 S 26,300 Nm/degPagani Zonda F — 27,000 Nm/degreePorsche 911 Turbo (2000) 13,500 Nm/degPorsche 959 12,900 Nm/degPorsche Carrera GT — 26,000Nm/degreeRolls-Royce Phantom — 40,500 Nm/degreeVolvo S60 20,000 Nm/degAudi A2: 11,900 Nm/degAudi A8: 25,000 Nm/degAudi TT: 10,000 Nm/deg (22Hz)Golf V GTI: 25,000 Nm/degChevrolet Cobalt: 28 HzFerrari 360: 1,474 kgm/degree (bending: 1,032 kg/mm)Ferrari 355: 1,024 kgm/degree (bending: 727 kg/mm)Ferrari 430: supposedly 20% higher than 360Renault Sport Spider: 10,000 Nm/degreeVolvo S80: 18,600 Nm/degKoenigsegg CC-8: 28,100 Nm/degPorsche 911 Turbo 996: 27,000 Nm/degPorsche 911 Turbo 996 Convertible: 11,600 Nm/degPorsche 911 Carrera Type 997: 33,000 Nm/degLotus Elise S2 Exige (2004): 10,500 Nm/degVolkswagen Fox: 17,941 Nm/degVW Phaeton — 37,000 Nm/degreeVW Passat (2006) — 32,400 Nm/degreeFerrari F50: 34,600 Nm/degLambo Gallardo: 23000 Nm/degMazda Rx-8: 30,000 Nm/degMazda Rx-7: ~15,000 Nm/degSaab 9-3 Sportcombi — 21,000 Nm/degreeOpel Astra — 12,000 Nm/degreeLand rover Freelander 2 — 28,000 Nm/degreeLamborghini Countach 2,600 Nm/degFord Focus 3d 19. 600 Nm/degFord Focus 5d 17.900 Nm/degСекрет исключительно высокой жесткости кузова Mazda RX-8 на кручение спрятан в конструкции центрального тоннеля. Верхняя часть тоннеля представляет собой прочную рамную конструкцию, с замкнутым поперечным сечением, которая соединена с передней и задней частями основной рамы.

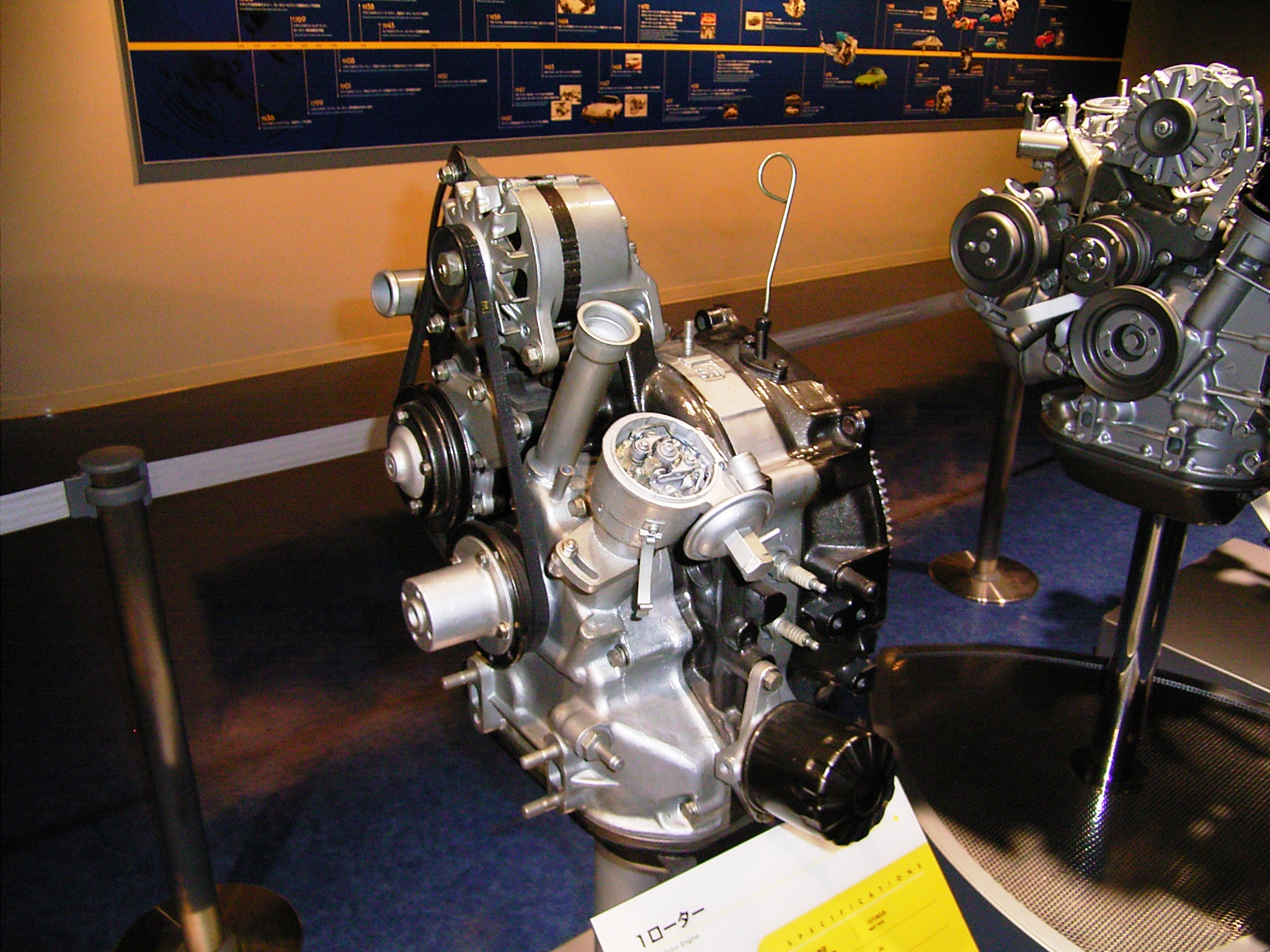

Роторный двигатель Mazda Wankel

| Как работает роторный двигатель

Мы не видели последнего вращающегося треугольника.

Еще в марте Мартин тен Бринк, вице-президент Mazda Motor Europe по продажам и обслуживанию клиентов, повсюду зажигал редукторы, когда он сказал голландскому изданию автомобильных новостей ZERauto, что роторный двигатель Ванкеля вернется в производство.

В частности, тен Бринк сказал, что роторный двигатель может стать расширителем запаса хода для электромобиля в 2019 году, и пока это всего лишь слухи.Mazda Motor of America не будет обсуждать и подтверждать комментарии десяти Бринка, сообщая нам только, что «Mazda не объявила о каких-либо конкретных продуктах с роторным двигателем в настоящее время. Однако Mazda продолжает работать над технологиями роторных двигателей ».

Так что же такого особенного в этом легендарном двигателе, который так взволновал всех своим возвращением? И почему на этот раз все может быть иначе?

Как это работает

Getty Images

Роторный двигатель — это бочкообразный двигатель внутреннего сгорания, в котором отсутствуют многие основные детали, которые можно найти в обычном поршневом двигателе.Во-первых, нет поршней, которые поднимаются и опускаются. Скорее округло-треугольные роторы — чаще всего два, но иногда один или три — вращаются вокруг вала через полый цилиндр.

Топливо и воздух закачиваются в пространства между сторонами роторов и внутренними стенками ствола, где они воспламеняются. Быстрое расширение взрывающихся газов вращает роторы, генерируя таким образом энергию. Роторы выполняют ту же задачу, что и поршни в поршневом двигателе, но с гораздо меньшим количеством движущихся частей, что делает роторный двигатель легче и меньше, чем поршневой двигатель эквивалентного рабочего объема.

Базовая конструкция — вековая. Сам Феликс Ванкель был немецким инженером, который в 1920-х годах придумал свою версию роторного двигателя. Однако, будучи занятым разжиганием войны от имени нацистской партии, у него не было возможности развить свое видение слишком далеко до 1951 года, когда немецкий автопроизводитель NSU пригласил его разработать прототип.

Сложная конструкция Ванкеля фактически проиграла более простому прототипу, разработанному инженером Ханнсом Дитером Пашке, которого NSU также пригласил, чтобы попытаться раскрыть оригинальную концепцию Ванкеля.Двигатель Пашке — это двигатель, которым Mazda станет обладать и станет лидером в 21 веке. Таким образом, современный Ванкель — это не совсем Ванкель.

Getty Images

Если оставить в стороне проблемы, Ванкель является наиболее распространенной и успешной конструкцией роторного двигателя, и единственной, которая была запущена в серийное производство. Еще в начале 60-х у NSU и Mazda было дружеское совместное соревнование по продаже первого автомобиля с двигателем Ванкеля, поскольку они исправляли недостатки незрелого дизайна. NSU первым вышел на рынок в 1964 году, но в течение следующего десятилетия он разрушил свою репутацию, поскольку частые отказы двигателей снова и снова отправляли владельцев в магазин. Вскоре нередко можно было найти NSU Spider или Ro 80 с тремя или более двигателями.

Проблема заключалась в уплотнениях на вершине — тонких полосах металла между концами вращающихся роторов и корпусами ротора. НГУ сделал их из трех слоев, что привело к неравномерному износу, сделавшему их гранатометами. Mazda придумала уплотнения вершины, сделав их из одного слоя, и представила свой Wankel в роскошном спортивном автомобиле Cosmo 1967 года.

В начале 70-х Mazda представила себе целую линейку автомобилей с двигателями Ванкеля, мечту, которая была разбита нефтяным кризисом 1973 года. Но роторный двигатель стал единственной силовой установкой для трех поколений спортивных Mazda RX-7 с 1978 по 2002 год, когда двигатель Ванкеля почитали и осуждали.

Любят и ненавидят

Популярная механика

Редукторы

любят ротор отчасти потому, что он другой. Автолюбители всегда питали слабость к двигателю, который, если не считать внутреннего сжигания бензина, едва ли похож на обычный поршневой двигатель. Роторный двигатель выдает мощность линейно до 7000 или 8000 об / мин, в зависимости от характеристик двигателя, и этот ровный диапазон мощности отличает его от поршневых двигателей с оптимальным числом оборотов, которые слишком часто расходуют мощность на высоких оборотах, чувствуя себя безжалостно на низких оборотах.

Автопроизводителям также понравился поворотный механизм за его плавность. Роторы, вращающиеся вокруг центральной оси, обеспечивают незначительное отсутствие вибрации по сравнению с поршневым двигателем, у которого движение поршня вверх и вниз является более резким.Но необычный двигатель — это незнакомое животное, поэтому поляризующий Ванкель также вызывает свою долю ненависти среди автолюбителей и механиков. Это простой дизайн — без ремня ГРМ, без распределительного вала, без коромысел — но незнакомость порождает недоверие, а у Ванкеля есть причуды, требующие внимания.

Этот контент импортирован из {embed-name}. Вы можете найти то же содержимое в другом формате или найти дополнительную информацию на их веб-сайте.

Роторный двигатель сжигает масло по своей конструкции, закачивая небольшое количество моторного масла в камеры сгорания для смазки роторов, создавая обычный поток синего дыма, вырывающийся из выхлопной трубы, когда вы заводите машину.Честно говоря, это пугает людей — синий дым выхлопных газов является сигналом бедствия, когда исходит от поршневого двигателя.

Роторы также предпочитают минеральное масло синтетическому, и их конструкция означает, что вам необходимо периодически доливать масло, потому что двигатель постоянно его потребляет. Эти верхние уплотнения, как правило, не прослужат долго, прежде чем их потребуется заменить. Восстановление Ванкеля на расстоянии 80 000–100 000 миль является обычным делом, и раньше, чем большинство поршневых двигателей, нуждаются в такой кропотливой работе.

Современные водители также наиболее чувствительны к другим недостаткам роторного двигателя, более низким выбросам и экономии топлива из-за тенденции двигателя не полностью сжигать топливно-воздушную смесь перед ее выпуском. В модели RX-8 Mazda решила эти проблемы, разместив выхлопные отверстия по бокам камер сгорания. Выбросы топлива также стали строже с годами. Это одна из причин, по которой RX-8, последний автомобиль с двигателем Ванкеля, поступил в продажу в 2002 году и был снят с производства в 2012 году.

Время для второго поворота

Вернемся к слухам вице-президента Mazda Мартейна тен Бринка о том, что Mazda может использовать какой-нибудь роторный двигатель в качестве расширителя запаса хода для электромобиля. В этом есть смысл. Еще в 2012 году Mazda сдала в аренду 100 электромобилей Demio EV в Японии, но небольшой запас хода в 124 мили был болезненным моментом.Итак, в 2013 году Mazda создала прототип, который включал в себя поворотный расширитель диапазона, чтобы почти удвоить этот диапазон, и назвала его Mazda2 RE Range Extender (Mazda2 — это то, что Demio называют за пределами Японии). Колеса прототипа приводились в движение электродвигателем, а 0,33-литровый 38-сильный роторный двигатель раскручивался для подзарядки аккумуляторов электродвигателя, если они разряжались, а поблизости негде было подзарядить.

Поскольку роторный двигатель не мог приводить в движение колеса, Mazda2 RE не была гибридом, как Volt или Prius.Ванкель был скорее бортовым генератором, который увеличивал дальность действия автомобиля. Та же компактность и легкий вес, которые сделали Wankel отличным двигателем для спортивного автомобиля, такого как RX-7, также делают его идеальным в качестве генератора с увеличенным запасом хода на автомобиле, особенно на том, у которого уже есть электродвигатели и батареи, конкурирующие за пространство и Не позволяйте себе набирать лишний вес. Но концепция расширителя запаса хода не попала в производство, а Mazda не продала никаких электромобилей после тех 100 электромобилей Demio.

Тем не менее, роторный двигатель заработал свою репутацию в основном как двигатель спортивного автомобиля, а не как генератор, приводимый в движение электродвигателями. Пока ходят слухи о возрождении роторного двигателя, автолюбители будут мечтать об этом суетливом, причудливом двигателе, который снова будет приводить в движение колеса во время динамичной и веселой езды.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Как работают роторные двигатели | HowStuffWorks

Роторные двигатели используют четырехтактный цикл сгорания, который является тем же циклом, что и четырехтактные поршневые двигатели. Но в роторном двигателе это делается совершенно по-другому.

Этот контент несовместим с этим устройством.

Если вы посмотрите внимательно, вы увидите, что лепесток смещения на выходном валу вращается три раза за каждый полный оборот ротора.

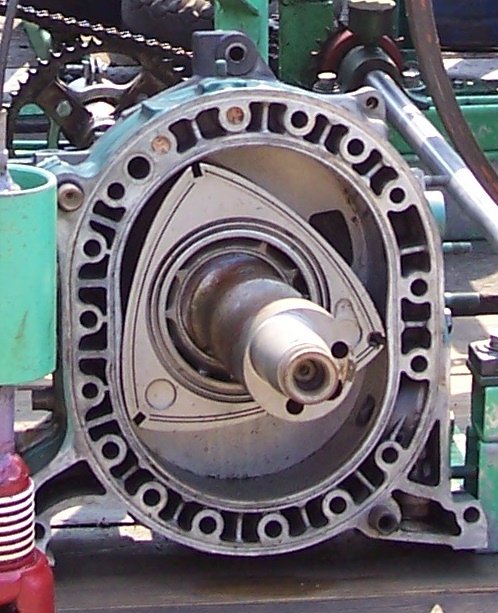

Сердце роторного двигателя — это ротор. Это примерно эквивалент поршня в поршневом двигателе. Ротор установлен на большом круглом выступе выходного вала. Этот выступ смещен от средней линии вала и действует как рукоятка кривошипа на лебедке, давая ротору рычаг, необходимый для поворота выходного вала. Когда ротор вращается внутри корпуса, он толкает лепесток по узким кругам, поворачивая три раза на за каждый оборот ротора.

По мере того, как ротор перемещается через корпус, три камеры, создаваемые ротором, меняют размер. Это изменение размера вызывает перекачивающее действие. Давайте рассмотрим каждый из четырех тактов двигателя, глядя на одну сторону ротора.

Впуск

Фаза впуска цикла начинается, когда кончик ротора проходит через впускное отверстие. В момент, когда впускное отверстие выходит в камеру, объем этой камеры близок к своему минимуму.Когда ротор движется мимо впускного отверстия, объем камеры увеличивается, втягивая топливно-воздушную смесь в камеру.

Когда пик ротора проходит через впускной канал, камера закрывается и начинается сжатие.

Сжатие

По мере того, как ротор продолжает движение вокруг корпуса, объем камеры уменьшается, и топливно-воздушная смесь сжимается. К тому времени, когда поверхность ротора добралась до свечей зажигания, объем камеры снова близок к своему минимуму.Это когда начинается горение.

Горение

Большинство роторных двигателей имеют две свечи зажигания. Камера сгорания длинная, поэтому пламя распространялось бы слишком медленно, если бы была только одна заглушка. Когда свечи зажигания воспламеняют топливно-воздушную смесь, давление быстро растет, заставляя ротор двигаться.

Давление сгорания заставляет ротор двигаться в направлении увеличения объема камеры.Газы сгорания продолжают расширяться, перемещая ротор и создавая мощность, пока пик ротора не пройдет через выхлопное отверстие.

Выхлоп

Как только пик ротора проходит через выхлопное отверстие, газообразные продукты сгорания под высоким давлением могут свободно выходить из выхлопа. По мере того как ротор продолжает двигаться, камера начинает сжиматься, вытесняя оставшийся выхлоп из порта. К тому времени, когда объем камеры приближается к своему минимуму, пик ротора проходит через впускное отверстие, и весь цикл начинается снова.

Особенность роторного двигателя заключается в том, что каждая из трех сторон ротора всегда работает в одной части цикла — за один полный оборот ротора будет три такта сгорания. Но помните, что выходной вал вращается три раза за каждый полный оборот ротора, что означает, что на каждый оборот выходного вала приходится один ход сгорания.

Как работают роторные двигатели | HowStuffWorks

Роторные двигатели используют четырехтактный цикл сгорания, который является тем же циклом, что и четырехтактные поршневые двигатели.Но в роторном двигателе это делается совершенно по-другому.

Этот контент несовместим с этим устройством.

Если вы посмотрите внимательно, вы увидите, что лепесток смещения на выходном валу вращается три раза за каждый полный оборот ротора.

Сердце роторного двигателя — это ротор. Это примерно эквивалент поршня в поршневом двигателе.Ротор установлен на большом круглом выступе выходного вала. Этот выступ смещен от средней линии вала и действует как рукоятка кривошипа на лебедке, давая ротору рычаг, необходимый для поворота выходного вала. Когда ротор вращается внутри корпуса, он толкает лепесток по узким кругам, поворачивая три раза на за каждый оборот ротора.

По мере того, как ротор перемещается через корпус, три камеры, создаваемые ротором, меняют размер.Это изменение размера вызывает перекачивающее действие. Давайте рассмотрим каждый из четырех тактов двигателя, глядя на одну сторону ротора.

Впуск

Фаза впуска цикла начинается, когда кончик ротора проходит через впускное отверстие. В момент, когда впускное отверстие выходит в камеру, объем этой камеры близок к своему минимуму. Когда ротор движется мимо впускного отверстия, объем камеры увеличивается, втягивая топливно-воздушную смесь в камеру.

Когда пик ротора проходит через впускной канал, камера закрывается и начинается сжатие.

Сжатие

По мере того, как ротор продолжает движение вокруг корпуса, объем камеры уменьшается, и топливно-воздушная смесь сжимается. К тому времени, когда поверхность ротора добралась до свечей зажигания, объем камеры снова близок к своему минимуму. Это когда начинается горение.

Горение

Большинство роторных двигателей имеют две свечи зажигания. Камера сгорания длинная, поэтому пламя распространялось бы слишком медленно, если бы была только одна заглушка. Когда свечи зажигания воспламеняют топливно-воздушную смесь, давление быстро растет, заставляя ротор двигаться.

Давление сгорания заставляет ротор двигаться в направлении увеличения объема камеры. Газы сгорания продолжают расширяться, перемещая ротор и создавая мощность, пока пик ротора не пройдет через выхлопное отверстие.

Выхлоп

Как только пик ротора проходит через выхлопное отверстие, газообразные продукты сгорания под высоким давлением могут свободно выходить из выхлопа. По мере того как ротор продолжает двигаться, камера начинает сжиматься, вытесняя оставшийся выхлоп из порта. К тому времени, когда объем камеры приближается к своему минимуму, пик ротора проходит через впускное отверстие, и весь цикл начинается снова.

Особенность роторного двигателя заключается в том, что каждая из трех сторон ротора всегда работает в одной части цикла — за один полный оборот ротора будет три такта сгорания.Но помните, что выходной вал вращается три раза за каждый полный оборот ротора, что означает, что на каждый оборот выходного вала приходится один ход сгорания.

Как работают роторные двигатели | HowStuffWorks

Роторные двигатели используют четырехтактный цикл сгорания, который является тем же циклом, что и четырехтактные поршневые двигатели. Но в роторном двигателе это делается совершенно по-другому.

Этот контент несовместим с этим устройством.

Если вы посмотрите внимательно, вы увидите, что лепесток смещения на выходном валу вращается три раза за каждый полный оборот ротора.

Сердце роторного двигателя — это ротор. Это примерно эквивалент поршня в поршневом двигателе. Ротор установлен на большом круглом выступе выходного вала. Этот выступ смещен от средней линии вала и действует как рукоятка кривошипа на лебедке, давая ротору рычаг, необходимый для поворота выходного вала.Когда ротор вращается внутри корпуса, он толкает лепесток по узким кругам, поворачивая три раза на за каждый оборот ротора.

По мере того, как ротор перемещается через корпус, три камеры, создаваемые ротором, меняют размер. Это изменение размера вызывает перекачивающее действие. Давайте рассмотрим каждый из четырех тактов двигателя, глядя на одну сторону ротора.

Впуск

Фаза впуска цикла начинается, когда кончик ротора проходит через впускное отверстие.В момент, когда впускное отверстие выходит в камеру, объем этой камеры близок к своему минимуму. Когда ротор движется мимо впускного отверстия, объем камеры увеличивается, втягивая топливно-воздушную смесь в камеру.

Когда пик ротора проходит через впускной канал, камера закрывается и начинается сжатие.

Сжатие

По мере того, как ротор продолжает движение вокруг корпуса, объем камеры уменьшается, и топливно-воздушная смесь сжимается.К тому времени, когда поверхность ротора добралась до свечей зажигания, объем камеры снова близок к своему минимуму. Это когда начинается горение.

Горение

Большинство роторных двигателей имеют две свечи зажигания. Камера сгорания длинная, поэтому пламя распространялось бы слишком медленно, если бы была только одна заглушка. Когда свечи зажигания воспламеняют топливно-воздушную смесь, давление быстро растет, заставляя ротор двигаться.

Давление сгорания заставляет ротор двигаться в направлении увеличения объема камеры.Газы сгорания продолжают расширяться, перемещая ротор и создавая мощность, пока пик ротора не пройдет через выхлопное отверстие.

Выхлоп

Как только пик ротора проходит через выхлопное отверстие, газообразные продукты сгорания под высоким давлением могут свободно выходить из выхлопа. По мере того как ротор продолжает двигаться, камера начинает сжиматься, вытесняя оставшийся выхлоп из порта. К тому времени, когда объем камеры приближается к своему минимуму, пик ротора проходит через впускное отверстие, и весь цикл начинается снова.

Особенность роторного двигателя заключается в том, что каждая из трех сторон ротора всегда работает в одной части цикла — за один полный оборот ротора будет три такта сгорания. Но помните, что выходной вал вращается три раза за каждый полный оборот ротора, что означает, что на каждый оборот выходного вала приходится один ход сгорания.

Engineering Explained углубляется в роторный двигатель Mazda

Роторный двигатель Mazda

— одна из тех вещей, которые вы легко могли бы простить за непонимание, если только вы не были большим поклонником RX-7 или RX-8. Он настолько сильно отличается от традиционного поршневого двигателя с возвратно-поступательным движением, что при его объяснении часто может помочь какое-то наглядное пособие. Вот здесь и пригодится это видео от Engineering Explained.

Джейсон Фенске, ведущий популярного канала YouTube, явно старше, чем он выглядит, заполучил гениальную модель роторного двигателя Mazda 13B, напечатанную на 3D-принтере, и в видео, которое он опубликовал в четверг, он знакомит нас с уникальным способом, которым роторный двигатель или двигатель Ванкеля превращает бензин в лошадиные силы.

Один из самых интересных аспектов конструкции роторного двигателя — помимо его довольно грязной истории — это то, как ему удается делать все, что делает четырехтактный поршневой двигатель, но в гораздо более компактных размерах и значительно меньшем количестве. движущиеся части.
Роторный двигатель — это четырехтактный двигатель, который, вероятно, установлен в вашем автомобиле. Он использует тот же процесс впуска, сжатия, зажигания и выпуска, что и поршневой двигатель, но вместо тех событий, которые происходят в одном месте (цилиндре) в разное время, он происходит одновременно в четырех разных местах.

Роторный двигатель не имеет впускных или выпускных клапанов, как двухтактный поршневой двигатель, и в него также необходимо впрыскивать масло вместе с бензином для смазки и уплотнения роторов относительно корпуса ротора, как в двухтактном двигателе. смешайте масло и топливо. Также как двухтактный двигатель, в котором каждый ход двигателя является рабочим ходом, каждое вращение ротора сопровождается событием зажигания, поэтому он может производить невероятное количество мощности для своего размера.

К сожалению, из-за необходимости сжигания масла и высокого расхода топлива Mazda прекратила разработку роторных двигателей.Это не значит, что это не увлекательный, веселый и совершенно уникальный фрагмент автомобильной истории, который следует праздновать. Теперь, если вы нас извините, мы посмотрим на Craigslist для RX-7 первого поколения.

Роторный двигатель Mazda | Преимущества и информация

Роторный двигатель: главный элемент наследия Mazda

Большинство двигателей внутреннего сгорания, которые вы видите сегодня на дорогах, построены на стандартных принципах поршневых двигателей. Однако это не единственный двигатель внутреннего сгорания. Роторный двигатель, часто называемый двигателем Ванкеля в честь его изобретателя, доктора Феликса Ванкеля, является мощной альтернативой поршневому двигателю и важной частью фирменного наследия Mazda в области технических характеристик.

Как это работает

Роторный двигатель работает по тому же основному принципу, что и поршневой двигатель: сгорание в силовой установке высвобождает энергию для приведения в действие транспортного средства. Однако система подачи в роторном двигателе полностью уникальна.

Поршневой двигатель выполняет четыре ключевые операции: впуск, сжатие, сгорание и выпуск. Роторный двигатель также выполняет каждую из этих ключевых операций, но делает это совершенно уникальным образом. В случае роторного двигателя каждый из этих ключевых процессов обрабатывается отдельной секцией корпуса силовой установки.

Детали роторного двигателя

Роторный двигатель состоит из нескольких основных компонентов. Когда вы сами увидите роторный двигатель, станет ясно, насколько он отличается от обычного поршневого двигателя.

  • Ротор : три выпуклые поверхности ротора действуют аналогично поршню, но ротор подвижен, перемещаясь по пути через систему подачи корпуса двигателя.
  • Корпус : Корпус имеет овальную форму и состоит из нескольких частей, отвечающих за впуск, сжатие, сгорание и выпуск.
  • Выходной вал : Этот длинный цилиндрический инструмент построен со смещением относительно центральной линии вала.Каждый из роторов двигателя помещается над выступами выходного вала, чтобы заставить его вращаться. Величина вращения, выполняемая этими лопастями, определяет крутящий момент величиной силы, прикладываемой к ним роторами.

Гордые традиции

Mazda зарекомендовала себя в 1960-х и 1970-х годах как ведущий новатор, когда дело дошло до сложной разработки роторного двигателя. Новаторская традиция Mazda вошла в историю благодаря ряду популярных моделей с роторным двигателем, включая модель Mazda RX-7, которая поступила в продажу еще в 1978 году.

В то время как Mazda прекратила продажу RX-7 еще в 1995 году, нынешние разработчики и инженеры Mazda осознали уникальные возможности роторного двигателя. Радуйтесь возрождению роторного двигателя инженерами Mazda в ближайшие несколько лет!

MAZDA: автомобили на водороде | Экологические технологии

Водородный роторный двигатель чрезвычайно экологичен и идеально подходит для общества, в котором люди могут продолжать наслаждаться вождением Zoom-Zoom, заботясь о Земле

Водородный роторный двигатель

Водородный роторный двигатель Mazda, основанный на нашей уникальной технологии роторного двигателя, но адаптированный для использования водорода в качестве топлива, не выделяет CO2 и обеспечивает превосходные экологические характеристики.
Поскольку роторный двигатель потребовал всего лишь нескольких конструктивных изменений, чтобы он мог работать на водороде, Mazda смогла построить автомобили с роторным двигателем с низкими затратами. Кроме того, двухтопливная система позволяет автомобилю работать как на бензине, так и на водороде. Водителю не нужно беспокоиться о нехватке водорода, что делает автомобиль удобным, потому что он может путешествовать на большие расстояния в районы, где нет водородных станций.

Технологии водородного роторного двигателя RENESIS


В водородном роторном двигателе RENESIS используется прямой впрыск с инжектором газообразного водорода с электронным управлением.Эта система всасывает воздух из бокового порта и впрыскивает водород непосредственно во впускную камеру с помощью инжектора газообразного водорода с электронным управлением, установленного в верхней части корпуса ротора. Технология, проиллюстрированная ниже, полностью использует преимущества роторного двигателя в достижении сгорания водорода.

Схема водородного роторного двигателя RENESIS

Посмотреть видео, показывающее движение водородного роторного двигателя

1 RE Характеристики, подходящие для сжигания водорода — естественное подавление обратного пламени —

При практическом применении водородных двигателей внутреннего сгорания предотвращение так называемого обратного воспламенения (преждевременного воспламенения) является серьезной проблемой. Возгорание — это возгорание, вызванное контактом топлива с горячими частями двигателя во время процесса впуска. В поршневых двигателях процессы впуска, сжатия, сгорания и выпуска происходят в одном месте — внутри цилиндров. В результате свечи зажигания и выпускные клапаны достигают высокой температуры из-за высокой температуры сгорания, и процесс впуска становится склонным к обратному воспламенению.

Напротив, конструкция RE не имеет впускных и выпускных клапанов, а низкотемпературная впускная камера и высокотемпературная камера сгорания разделены.Это обеспечивает хорошее сгорание и помогает избежать возгорания.

Кроме того, RE поощряет тщательное смешивание водорода и воздуха, поскольку продолжительность процесса впуска больше, чем в поршневых двигателях.

2 Комбинированное использование прямого впрыска и предварительного смешивания

Для достижения высокой производительности в режиме водородного топлива применяется система прямого впрыска путем установки инжектора газообразного водорода с электронным управлением в верхней части корпуса ротора. Конструктивно RE обладает значительной свободой расположения форсунок, поэтому хорошо подходит для прямого впрыска.

Кроме того, на впускной трубе установлен газовый инжектор для предварительного смешивания, позволяющий одновременно использовать прямой впрыск и предварительное смешивание в зависимости от условий движения. Это обеспечивает оптимальное сгорание водорода.

В режиме бензинового топлива топливо подается от той же бензиновой форсунки, что и в стандартном бензиновом двигателе.

3 Принятие сжигания обедненной смеси и EGR

Сжигание обедненной смеси и рециркуляция выхлопных газов (EGR) используются для снижения выбросов оксидов азота (NOx).NOx в основном снижается за счет сжигания обедненной смеси на низких оборотах двигателя и за счет системы рециркуляции отработавших газов и трехкомпонентного катализатора на высоких оборотах двигателя. Трехкомпонентный катализатор такой же, как и в базовой модели. Оптимальное и надлежащее использование сжигания обедненной смеси и системы рециркуляции отработавших газов обеспечивает достижение как высокой производительности, так и низкого уровня выбросов.

4 Двухтопливная система

Когда в системе заканчивается водородное топливо, она автоматически переключается на бензин. Для большего удобства водитель также может вручную переключать топливо с водорода на бензин нажатием кнопки.

Транспортные средства с водородным роторным двигателем

Premacy Hydrogen RE Гибрид /
Водород RE Plug in Hybrid

Premacy Hydrogen RE Hybrid сочетает в себе водородный роторный двигатель Mazda с гибридной системой для значительного повышения производительности и практичности.

Premacy Hydrogen RE Hybrid унаследовал двухтопливную систему от Mazda RX-8 Hydrogen RE и сочетает ее с недавно разработанной гибридной системой для значительного улучшения ходовых характеристик и практичности.Гибрид Premacy Hydrogen RE предоставляется в аренду государственным органам и компаниям в Японии с марта 2009 года.

Компоновка Premacy Hydrogen RE Hybrid

Усовершенствованный водородный силовой агрегат RE воплощает волнение и мощь Zoom-Zoom!

Premacy Hydrogen RE Hybrid производит примерно на 40 процентов больше мощности, чем Mazda RX-8 Hydrogen RE, что приводит к значительному ускорению.Это также улучшает экономию топлива. Сердце автомобиля, водородный роторный двигатель, переключается с продольной на поперечную компоновку. Уменьшенное сопротивление впуску / выпуску двигателя и улучшенная эффективность сгорания обеспечивают высокую выходную мощность в широком диапазоне оборотов двигателя.
Гибридная система эффективно преобразует энергию сгорания водорода в электричество, которое приводит в движение колеса с помощью электродвигателя. Эта установка чрезвычайно энергоэффективна и обеспечивает исключительную реакцию автомобиля.В результате водители наслаждаются низким расходом топлива, а также ощущением непосредственности и мощной ездой, а также запасом хода в 200 километров на водородном топливе. Для еще большего запаса хода модель оснащена двухтопливной системой Mazda, которая позволяет автомобилю работать как на бензине, так и на водороде. Будучи Premacy, он также более удобен в использовании, чем RX-8 Hydrogen RE, предлагая большее грузовое пространство и места для пяти взрослых.

Посмотрите видео, показывающее, как движется водородный роторный двигатель

«Mazda Premacy Hydrogen RE Range Extender EV» на основе «Mazda Premacy Hydrogen RE Hybrid».Он включает в себя подключаемую систему, большую высоковольтную батарею и двигатель с улучшенным тепловым КПД.

RX-8 Водород RE
Совершенный «зеленый» автомобиль, обеспечивающий непревзойденный баланс удовольствия от вождения и экологичности

Mazda RX-8 Hydrogen RE, разработанная и введенная в продажу Mazda, является первой в мире практической реализацией транспортного средства с водородным роторным двигателем. Без ущерба для ощущения крутящего момента и ускорения, а также без ущерба для выхлопных газов, характерных для двигателей внутреннего сгорания, он не выделяет CO2 и почти не выделяет NOx, что делает его идеальным «зеленым» автомобилем.В Японии автомобиль был предложен в аренду местным органам власти и предприятиям с 2006 года, а в 2008 году Mazda начала участвовать в норвежском проекте водородной магистрали HyNor.

Упаковка

Вместимость базового автомобиля — четыре взрослых человека, с двумя водородными баками, установленными в багажнике. Резервуары находятся под давлением 35 МПа, что является действующим национальным стандартом для водородных заправочных станций. Клапан заливной горловины водорода обычно используется в транспортных средствах на топливных элементах и ​​расположен на противоположной стороне клапана заливки бензина на базовом автомобиле.

Компоновка автомобиля

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
