Замена ремня генератора — справится даже новичок. Меняем ремень генератора своими руками Как натянуть, подтянуть или ослабить приводной ремень

Стоит ли самим заниматься таким ремонтом, который связан с ремнем генератора? Конечно, стоит, если вы не боитесь замарать руки и хотите понять принцип самого устройства. Замена — довольно простая вещь, с которой справляются даже те, кто никогда не занимался ремонтом автомобиля.

Самый точный и верный показатель для ремонта — когда свистит Этот звук обычно начинается появляться, когда на автомобиль подается много энергии, то есть вы включаете фары или магнитолу. На многих машинах устанавливаются специальные датчики, которые показывают о неисправности.

Перед началом работы необходимо прекратить подачу энергии. Для этого отсоединяем провод отрицательного заряда от аккумулятора. Предварительно не забудьте заглушить машину. Теперь начинаем тщательное визуальное обследование ремня генератора. Необходимо выявить, нет ли на нем трещин или разрывов, а также проверить его эластичность.

Зачастую случается, что проблема не в износе ремня, а в его натяжении — он может быть слишком слабо натянут.

После того, как вы убедились, что замена ремня генератора необходима, стоит приобрести такой же ремень в магазине. Для того чтобы снять старый, его нужно ослабить. На разных марках автомобилей тот процесс происходит по-разному и с разными деталями. Это может быть либо натяжной болт, либо рейка, представленная полукругом. Обычно все работы производятся при помощи специальных ключей. После того, как натяжение ослаблено, четко просмотрите расположение ремня. Чтобы не запутаться, можно нарисовать себе последовательную схему.

На автомобилях, предусматривающих натяжные болты, необходимо для ослабления ремня выбрать нужный ключ. Затем с его помощью покрутить болт в одну сторону или в другую. Не нужно его выкручивать полностью. Выбрав нужное направление поворота, прокручивайте болт до тех пор, пока ремень не станет болтаться и можно будет его с легкостью снять.

После того как снятие произведено и замена ремня генератора почти закончена, убедитесь, что новый и старый ремни одинаковые. Если все сходится, то можно приступать к установке нового ремня. Самое главное — соблюдать четкую последовательность, иначе это может привести к поломке автомобиля. Замена ремня заканчивается натяжением болта. Поворачивать его необходимо в противоположном направлении. Обычно оптимальное натяжение указывается в инструкции по эксплуатации машины. И все же стоит помнить, что ремень не должен быть сильно натянут, ведь он может просто порваться.

После того как замена ремня генератора произведена, необходимо проверить, все ли правильно сделано. Для этого подключаем питание к аккумулятору накидыванием отрицательного провода на клемму. Далее включаем зажигание. Затем заводим и включаем практически все приборы, которые есть в автомобиле. Даем машине газа. Можно погазовать подольше. Если после этого снова появится свист, это означает недостаточное натяжение. Повторите процедуру натяжки и снова проверьте авто тем же способом.

На автомобильном двигателе установлено навесное оборудование (генератор, компрессор кондиционера), приводимое во вращение поликлиновым ремнем. Со временем изделие изнашивается и растрескивается, что может привести к разрыву. Необходимость поменять ремень генератора самостоятельно может возникнуть, если неприятность случилась в дороге и вдали от сервиса.

[ Скрыть ]

Когда нужно менять ремень генератора?

Периодичность замены приводного ремня электрогенератора указывается в инструкции по обслуживанию автомобиля. Следует помнить, что период на одной машине, поставляемой на различные рынки, может отличаться. Это связано с разными климатическими условиями и запыленностью воздуха, которые дополнительно разрушают материал изделия.

Например, компания Вольво рекомендует производить первичную замену через 80 тыс. км пробега, а каждые последующие смены выполняются спустя 60 тыс. км. При этом на авто с рынка Европы ремень меняется каждые 180 тыс. км. На автомобилях ВАЗ изделие редко служит более 30 тыс. км пробега.

Типичным признаком вытянутого ремня становится свист, возникающий при пуске двигателя или после проезда по луже. Источником звука является материал ремешка, проскальзывающий по поверхности шкива. Обычно свист быстро исчезает и возникает снова при пуске мотора или после очередной лужи. В этом случае владельцу необходимо проверить натяжение ремня и попытаться довести его до норматива.

Изношенный ремень (справа)

Что влияет на износ?

Факторы, оказывающие влияние на ресурс приводного ремня:

Условия работы изделия. Попадание пыли, абразивов или химических веществ заметно снижают ресурс ремешка. Негативно влияет на материал длительная эксплуатация при низких температурах воздуха.
Состояние шкивов. Появление биений или деформаций приводит к разрушению дорожек и кромок ремня.
Натяжение. При пониженном или чрезмерном натяге ремень изнашивается в ускоренном режиме.
Дата выпуска ремня. Резина подвержена старению, поэтому ремешок может разрушиться, находясь в упаковке на складе. Дополнительное негативное воздействие оказывают нарушения правил хранения.
Производитель ремня. Встречаются изделия, изготовленные мелкими компаниями из некачественных материалов. Подобные ремешки могут разрушиться через несколько тысяч км пробега.

Признаки износа ремней и замена изделия продемонстрированы в видеоролике, снятом автором Vladimir Bazekin.

Как проверить ремень?

Проверять состояние ремня следует не только при появлении свиста, но и периодически. Большинство автопроизводителей рекомендует проводить визуальный контроль состояния ремешка и натяжки каждые 6 месяцев или 25 тыс. км пробега. При этом неважно — эксплуатируется автомобиль или стоит на парковке.

Приблизительная последовательность проверки:

Открыть капот автомобиля. расположен со стороны шкива коленчатого вала. Производить проверку состояния и натяжки необходимо аккуратно, не приближая рук к вентиляторам системы охлаждения. Это связано с тем, что пуск вентилятора может произойти в любой момент, даже на холодном двигателе.
Проверка визуального состояния производится поворотом внутренней части ремня на свет. Недопустимы трещины, истирания и расслоения изделия. При появлении повреждений на небольшом участке ремень считается непригодным к дальнейшей эксплуатации. Элемент протягивается прокруткой коленчатого вала за центральную гайку.
Натяжение проверяется путем измерения прогиба под нагрузкой 10 кг. При расстоянии между осями шкивов до 300 мм стрела прогиба должна составлять 6 мм. При расстоянии между осями в пределах 300-450 мм допускается прогиб 12 мм.

Проверить натяжение ремня генератора можно путем подачи максимальной нагрузки, т. е. включив все потребители энергии, кроме стартера. Если свист не возникает, то натяжение достаточное.

Как натянуть ремень

Если на поверхности ремня нет трещин и надрывов, то его можно попробовать натянуть. Подобная процедура актуальна для машин российского производства и иномарок, оснащенных механическим ручным натяжителем, которым часто является сам генератор. Ремень натягивается до момента прекращения проскальзывания по шкивам. При этом автолюбитель должен помнить, что чрезмерный натяг нагружает и выводит их из строя.

Если натяжка ремешка не позволяет обеспечить нормальной работы, то деталь подлежит замене. Запрещается устанавливать проставки под ролики натяжения, которые позволят выбрать излишнюю длину ремня.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей.

Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

гаечные ключи и головки;
новый ремень и натяжной ролик;
стержень для фиксации ролика;
монтажная лопатка для снятия ремня;
защитные перчатки;
лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

Обозначения схемы:

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — направляющий ролик;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода насоса усилителя;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

Обрезать старый ремешок при помощи ножа.
Повернуть на 3-4 оборота болт крепления генератора снизу.
Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
Поджать генератор вперед до заведения крепежного уха за кронштейн.
Зафиксировать механизм проволокой или иным способом.
Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

Отвернуть фиксирующий болт, расположенный на верхней части генератора.
Поднять фиксатор вверх, выведя болт из направляющего паза.
Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
Снять изношенный ремень и прижимной ролик.
После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Видео «Обслуживание и замена ремня генератора»

Обслуживание и замена ремня генератора показаны в видеоуроке, снятом каналом avto-blogger. ru.

Генераторная установка является основным элементом в электрической сети любого авто. Необходимо сразу же устранять ее неисправность. Ниже мы расскажем о замене ремня генератора Форд Форд Фокус 2 своими силами.

[ Скрыть ]

Почему нужно менять ремень вовремя?

Ремешок генератора в автомобилях Форд Фокус 100, 105, 115, 125 рестайлинг и дорестайлинг, по официальным данным, отмеченным в технической книжке, должен меняться каждые 60 тысяч км пробега. При нарушении сроков периодичности замены ремень может порваться, что доставит неудобства автовладельцу. Срок службы ремешка может быть более коротким, здесь все обусловлено условиями использования, правильностью монтажа и самим качеством детали.

О необходимости смены изделия можно понять по наличию дефектов и других повреждений на самой структуре. Если генераторный ремешок оборвется, все оборудование будет питаться непосредственно от АКБ. При правильном функционировании электроприборы получают напряжение от генераторной установки, которая также восстанавливает заряд батареи, потраченный на запуск двигателя. В случае обрыва ремешка АКБ не сможет возобновить емкость, что приведет к его быстрому разряду и невозможности езды на авто.

Также установленный приводной ремешок применяется для обеспечения правильной работы гидравлического усилителя руля Форд Фокус. Если произойдет обрыв, ГУР отключится, а водителю придется прилагать усилия для проворачивания руля.

Признаки скорой замены

О том, что ремешок скоро выйдет из строя, может сообщить появление свиста. В сырую погоду свист появляется при пуске мотора машины и со временем пропадает. Если ремень изношен, то свистеть он будет не переставая, особенно при включении электроприборов и прочего оборудования, к примеру, оптики. В некоторых случаях на контрольном щитке авто появляется лампочка АКБ. Это может быть связано как с проблемами в работе аккумулятора, так и с неисправностями генераторного устройства.

Другие «симптомы» износа изделия:

появление трещин на внешней стороне ремешка;
изделие сильно растянулось, оно потеряло эластичность;
появление надрывов на структуре ремешка;
образование повреждений на внутренней стороне;
структура ремня начала расслаиваться.

Параметры выбора детали

При подборе ремешка необходимо учесть, что покупаемое изделие должно соответствовать длине и размеру изношенной детали. В Ford Focus используются ремешки, размер которых составляет от 705 до 975 мм. Здесь нужно опираться на год выпуска транспортного средства, его версию и модель. Точно узнать о том, какой в вашем авто используется ремень, можно из технического руководства. Модели Фокус 2, оборудованные мотором на бензине на 1,4-1,6 л и системой кондиционирования, могут использовать изделия: оригинального производства Форд, немецкие ремни Контитек, итальянские Дайко либо Бош. Последний производитель считается самым популярным среди потребителей.

Если машины с таким же мотором без системы кондиционирования, в них желательно применение ремешков оригинального изготовления, а также производителей Гейт и Контитек. Дайко, Контитек и оригинальные детали допускаются к применению в моделях Фокус 2, оснащенных агрегатами на 1,8 либо 2 литра. Аналогичные ремни можно устанавливать в рестайлинговых транспортных средствах. Также изделия перечисленных изготовителей допускаются к применению в машинах, оснащенных дизельными двигателями.

Пользователь Павел Меньшаков предоставил инструкцию по замене приводного генераторного ремня своими руками.

Пошаговая инструкция

Заменить, надеть и подтянуть изделие можно самостоятельно.

Необходимые инструменты

Меняем ремень после того, как будут собраны все инструменты:

набор гаечных ключей;
приспособление для одевания;
натяжитель;
набор отверток;
домкрат;
ролики.

Приспособление для надевания можно приобрести в магазине, арендовать на СТО или разработать чертеж и сделать самому. Инструмент для надевания позволит быстрее выполнить процедуру монтажа, а ролики потребуются при условии, что старые детали начали изнашиваться.

Пользователь Эрнест рассказал, как самостоятельно производят смену генераторного ремешка.

Этапы замены

Чтобы правильно снять, поставить и натянуть ремешок привода генераторной установки и кондиционера, необходимо действовать по такой схеме:

Замена ремня генератора Форд Фокус выполняется с демонтажа изделия. Для этого извлеките ключ из замка зажигания авто и откройте капот. Открутите винты, фиксирующие клеммы, подсоединенные к аккумуляторной батарее, после чего демонтируйте их.
Ослабьте винты, которые крепят переднее правое колесо. Поставьте на домкрат эту часть авто. Винты выкрутите полностью, а колесо снимите.
После демонтажа колеса вы сможете снять подкрылок. Отсоедините и уберите в сторону брызговик. Получив доступ к генераторному ремню, произведите его снятие. Для этого используйте заранее подготовленный нож. После разрезания и демонтажа ремня выполните чистку поверхности вала.
Оцените визуально состояние установленных роликов. При наличии дефектов детали подлежат замене.
Теперь нужно установить новый ремень и произвести натяжку. Ремешок надо расположить в центре между насосом гидравлического усилителя руля и коленвалом. Вы увидите колесо помпы, на него монтируется инструмент для установки детали. Когда инструмент будет установлен, его следует провернуть против часовой стрелки.
Надо надеть ремешок на приводной шкив. Он монтируется таким образом, чтобы номер, расположенный на поверхности, был направлен в сторону машинного мотора. Производится монтаж ремня на валы гидравлического усилителя, системы кондиционирования и генераторного устройства.
Выполняется натяжение изделия. Ключом на 19 осуществляется проворачивание шкива водяного насоса. Процедура выполняется осторожно. Пока шкив крутится, ремешок натягивается. Прокручивание осуществляется до момента, пока ремень не растянется и не будет полноценно сидеть на шкиве. Возьмите гаечный ключ на 18, с его помощью проверните коленчатый вал на несколько оборотов. В результате вы сможете проверить правильность монтажа детали.
Чтобы натянуть ремешок на компрессорный привод кондера, приспособление для монтажа поставьте на шкивы вспомогательных устройств. Монтаж осуществляется таким образом, чтобы инструмент находился между осями шкива. Приспособление ставится на устройство и выполняется установка на компрессорный вал.
Еще раз проворачивается коленвал. Делается это до момента, пока изделие полностью не сядет на все валы. Если у вас получилось сделать это, то приспособление для монтажа снимается, а коленчатый вал прокручивается на 2-3 оборота. Проверьте, правильно ли выполнены все действия и оцените качество натяжения изделия. При недостаточной или слишком сильной натяжке возможен быстрый износ ремешка. После монтажа удостоверьтесь в том, что канавки изделия правильно установлены на выемках на валу. В противном случае ремешок может перекосить при запуске двигателя, что также приведет к его износу и обрыву.
Соберите все в обратном порядке. Установите на место подкрылок и колесо, надежно затяните болты. Заведите мотор и проверьте правильность работы ремня. Первое время он может издавать нехарактерный для его работы шум. Впоследствии звуки пропадут, когда ремень притрется. Можно воспользоваться специальным средством для размягчения, продается в любом магазине с автомобильной химией. С помощью него избавляются от посторонних звуков.

Здравствуйте, уважаемые автолюбители! Среди многочисленных манипуляций, которые любому автовладельцу приходится проводить со своим четырёхколёсным другом, может встретиться и такая процедура, как замена ремня генератора.

Дело в том, что автомобилю для движения необходимо не только топливо в виде бензина, соляры или газа. Большое количество устройств, требуют постоянного наличия электрической энергии.

Без электричества не произойдёт воспламенения топлива в моторе, не будет работать освещение, указатели поворотов, останутся недвижимыми и так далее.

Имеет лишь небольшой запас электричества, необходимый для запуска мотора, а все текущие потребности в электроэнергии покрывает генератор.

Также как и все дополнительные и вспомогательные устройства, генератор использует механическую энергию вращения коленчатого вала, которую преобразует в электрическую, а связь двух валов происходит посредством гибкого кольцевидного ремня.

Как и все иные детали, ремень имеет свой ресурс, который рано или поздно заканчивается и встаёт вопрос о том, как заменить ремень генератора. Процедура это несложная, и уметь провести её, обязан каждый водитель, ведь поломка (обрыв ремня) может настигнуть вас очень далеко от автосервисов.

Когда необходима замена ремня генератора

Прежде, чем осветить вопрос о том, как поменять ремень генератора, необходимо разобраться, когда это следует делать. Генератор относится к навесному оборудованию, то есть, имеет свой корпус и крепится к мотору с помощью специального кронштейна на котором он свободно перемещается в горизонтальной плоскости.

Сделано это с единственной целью – для того, чтобы обеспечить возможность регулировки натяжения ремня. Для того, чтобы обеспечить работоспособность генератору на конце коленчатого вала обязательно имеется специальный шкив.

Аналогичный по профилю, но отличный по диаметру шкив надет на конец вала генератора. Кольцо ремня надёжно соединяет эти шкивы и передаёт вращательное движение от мотора к генератору.

Для максимально эффективной работы ремень натягивается с определённым усилием, которое регулируется натяжным болтом или полукруглой пластиной с прорезью.

О том, что пора сменить ремень генератора, могут подсказать такие признаки:

характерный свист при запуске мотора или при увеличении оборотов;
сигнал датчика о снижении производительности генератора;
разрыв ремня.

Причин, по которым возникает необходимость произвести замену ремня генератора, может быть несколько:

смещение шкива генератора от линии шкива коленвала;
выход из строя натяжного приспособления, ослабление натяжения;
выработка ресурса ремня или установка ремня плохого качества.

Как заменить ремень генератора самому?

Опытный автолюбитель всегда в багажнике автомобиля имеет запасной ремень генератора. Сама процедура ремонта может занимать несколько минут, но без ремня генератора автомобиль двигаться не сможет. Настоятельно рекомендуется возить с собой ремень, хотя бы бывший в эксплуатации, но целый.

производится по такому алгоритму:

с помощью обычного гаечного ключа откручивается болт натяжителя;
снимается старый или повреждённый ремень;
новый ремень сравнивается по диаметру со старым, после чего надевается на шкивы;
с помощью натяжителя производится натягивание ремня до установленного производителем предела.

Прежде, чем установить новый ремень обязательно следует выяснить причину выхода из строя прежнего. Если в этом виновна поломка механизмов машины, её следует устранить, ведь новый ремень очень быстро испортится.

Конструктивно ВАЗ 2107 не считается сложным устройством (особенно если говорить о карбюраторных моделях «семёрки»). Благодаря сравнительной простоте механизмов автомобиля многие владельцы самостоятельно могут обслуживать его и проводить ремонтные работы. Но с некоторыми элементами могут возникнуть проблемы — например, с генератором. Не все автовладельцы умеют работать с электроприборами, с чем и связаны частые ошибки при самостоятельной замене и подключении генераторов.

Где находится генератор на ВАЗ 2107

Генератор на ВАЗ 2107 функционирует в тесной связи с аккумуляторной батареей. Как и на любом другом автомобиле, это устройство генерирует электричество для питания всех элементов машины. При этом генератор осуществляет свою функцию только при запущенном моторе.

На ВАЗ 2107 этот механизм находится непосредственно на поверхности силового агрегата с его правой стороны. Это положение обусловлено тем, что генератора запускается посредством движения коленвала через клиновидный ремень.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

сгоревшая обмотка;
межвитковое короткое замыкание;
деформация корпуса генератора;
выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

гаечный ключ на 10;
гаечный ключ на 17;
гаечный ключ на 19;
монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
Гаечным ключом выкрутить гайку крепления до половины.
Открутить гайку на кронштейне, но не снимать её со шпильки.
Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
Убрать ремень с посадочных шкивов, удалить его из зоны работы.
Отсоединить все поступающие провода к корпусу генератора.
До конца открутить гайки крепления.
Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Гайку сразу снимать нельзя, только ослабить Вместо монтировки допускается использование отвёртки с утолщённым лезвием Все разъёмы легко выходят из гнёзд

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня.

Видео: инструкция по замене генератора на ВАЗ 2107

Ремень генератора на ВАЗ 2107

«Семёрка» выходила с конвейера Волжского автомобильного завода в период с 1982 по 2012 годы. Изначально модель оснащалась приводным ремнём устаревшего на данный момент образца, имеющим гладкую поверхность без каких-либо шероховатостей. Однако более поздние ВАЗ 2107 стали переоснащаться под требования времени, что и привело к появлению ремней нового типа с зубцами.

Следует подчеркнуть, что самый популярный производитель ременных изделий для отечественного автопрома — это компания Bosch. На протяжении многих лет немецкий производитель выпускает качественную продукцию, которая как по размерам, так и по срокам службы полностью устраивает владельцев ВАЗ 2107.

Размеры ремней генератора

Все детали, применяющиеся в конструкции автомобиля, обязательно имеют маркировку и номера производителя. Конструкторские номера и размеры ремней для ВАЗ 2107 уточняются в эксплуатационных документах на эту модель:

2101–1308020 (гладкая поверхность), размеры — 10.0х8.0х944.0 мм;
2107–1308020 (зубчатая поверхность), размеры — 10.7х8.0х944.0 м.

Как правильно натянуть ремень на генератор

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

Новый генератор поставить на штатное место, насадив его на шпильки.
Гайки фиксации закрутить лишь до половины, не пережимая.
Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
Надеть новый ремень на шкив генератора.
Придерживая монтировку, начать натяжение ремня.
Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
Закрутить гайку нижней шпильки до конца, не пережимая.

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Как заменить ремень генератора автомобиля своими руками

Заменить ремень генератора вполне по силам автолюбителям, которые только начинают познавать азы ремонта автомобиля своими руками.

Ведь каждый автолюбитель старается сэкономить деньги на эксплуатации и обслуживании своего авто. Сделать это можно только одним способом, если ремонт автомобиля производить самостоятельно. Но, не всегда, за редким исключением, в автомобиле самостоятельно можно поменять ту или иную деталь и к такому редкому исключению относится ремень генератора.

Этот достаточно важный элемент автомобиля, рано или поздно придется менять каждому автолюбителю и в подобной замене нет ничего сложного, поэтому рассмотрим, как самостоятельно можно заменить ремень генератора. Это знание пригодится еще и потому, что ремень генератора может порваться в самый непредсказуемый момент, в дали от автосервиса.

В каких случаях ремень генератора требует замены

Замена ремня генератора может потребоваться в трех случаях: при его явном обрыве, во время плановой замены и при обнаружении дефектов ремня.

В первых двух случаях все понятно, замены ремня нам не избежать, если же при осмотре вы обнаружили, что ремень генератора имеет надрезы, потертости, то его так же лучше заменить.

Как заменить ремень генератора своими руками

1. Прежде чем приступить к замене ремня генератора, освободите место в капоте для проведения этого вида работ, так как в некоторых моделях авто для замены ремня будет мало открыть капот и запастись гаечным ключом. Ведь менять ремень намного удобнее снизу автомобиля и для этого необходимо поднять переднюю часть машины, и снять с двигателя защиту картера.

2. После того, как снятию ремня ничего мешать не будет, внимательно посмотрите на то, как установлен ремень. Все дело в том, что ремень генератора зачастую приводит в движение не только генератор, но и другие узлы автомобиля, поэтому его крепление может быть достаточно сложным.

Поэтому запомните, а ещё лучше возьмите листок бумаги и карандаш, и зарисуйте схему того, как установлен ремень, после чего можно приступать к его снятию. Если в автомобиле имеется ремень генератора, то значит имеется и прижимной болт, который дает ремню натяжение. Этот болт необходимо расслабить и вы получите возможность снять ремень.

3. Снятый ремень сравните с тем ремнем, который вы собираетесь устанавливать, они должны быть идентичны, есть немало примеров того, как в авто магазинах, продавцы продавали ремни генератора совсем не той модификации, что необходимо. Если все с новым ремнем нормально, установите его по ранее зарисованной вами схеме.

4. Некоторые задаются вопросом, что будет, если установить ремень генератора неправильно? Самой распространенной ошибкой в этом случае является то, что ремню дают либо чрезмерное, либо недостаточное натяжение. Если это произойдет, ремень не будет исполнять полностью свои функции, а от перенатяжения ремня будет происходить повышенный износ подшипников генератора.

Натяжение ремня генератора необходимо делать согласно тому уровню натяжения, которое подходит для вашей марки автомобиля, а все необходимые размеры указаны в автомобильной инструкции. Натяжение ремня генератора приблизительно рекомендую проверять так:

нужно нажать на него пальцем посередине и в результате этого ремень не должен прогнуться более чем на 0,5 см;
а новый на 0,2 см, если это не так, то его следует натянуть.

А самый правильный способ проверить работоспособность только что установленного ремня генератора — это дать нагрузку на приборы в автомобиле, т. е. включить фары, печку и надавить на газ.

Если появляется свист, то в таком случае натяните ещё ремень, а если характерного свиста нет, то значит всё в порядке.

Как заменить ремень генератора — видео:

Как видите, ничего сложного в таких ремонтных делах нет. Удачи!

Загрузка…

Как одеть ремень на шкив

На автомобильном двигателе установлено навесное оборудование (генератор, компрессор кондиционера), приводимое во вращение поликлиновым ремнем. Со временем изделие изнашивается и растрескивается, что может привести к разрыву. Необходимость поменять ремень генератора самостоятельно может возникнуть, если неприятность случилась в дороге и вдали от сервиса.

Когда нужно менять ремень генератора?

Изношенный ремень (справа)

Что влияет на износ?

Факторы, оказывающие влияние на ресурс приводного ремня:

Условия работы изделия. Попадание пыли, абразивов или химических веществ заметно снижают ресурс ремешка. Негативно влияет на материал длительная эксплуатация при низких температурах воздуха.
Состояние шкивов. Появление биений или деформаций приводит к разрушению дорожек и кромок ремня.
Натяжение. При пониженном или чрезмерном натяге ремень изнашивается в ускоренном режиме.
Дата выпуска ремня. Резина подвержена старению, поэтому ремешок может разрушиться, находясь в упаковке на складе. Дополнительное негативное воздействие оказывают нарушения правил хранения.
Производитель ремня. Встречаются изделия, изготовленные мелкими компаниями из некачественных материалов. Подобные ремешки могут разрушиться через несколько тысяч км пробега.

Признаки износа ремней и замена изделия продемонстрированы в видеоролике, снятом автором Vladimir Bazekin.

Как проверить ремень?

Приблизительная последовательность проверки:

Открыть капот автомобиля. Приводной ремень расположен со стороны шкива коленчатого вала. Производить проверку состояния и натяжки необходимо аккуратно, не приближая рук к вентиляторам системы охлаждения. Это связано с тем, что пуск вентилятора может произойти в любой момент, даже на холодном двигателе.
Проверка визуального состояния производится поворотом внутренней части ремня на свет. Недопустимы трещины, истирания и расслоения изделия. При появлении повреждений на небольшом участке ремень считается непригодным к дальнейшей эксплуатации. Элемент протягивается прокруткой коленчатого вала за центральную гайку.
Натяжение проверяется путем измерения прогиба под нагрузкой 10 кг. При расстоянии между осями шкивов до 300 мм стрела прогиба должна составлять 6 мм. При расстоянии между осями в пределах 300-450 мм допускается прогиб 12 мм.

Как натянуть ремень

Инструкция по замене приводного ремня

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

гаечные ключи и головки;
новый ремень и натяжной ролик;
стержень для фиксации ролика;
монтажная лопатка для снятия ремня;
нож;
защитные перчатки;
лист бумаги и карандаш для рисования схемы установки.

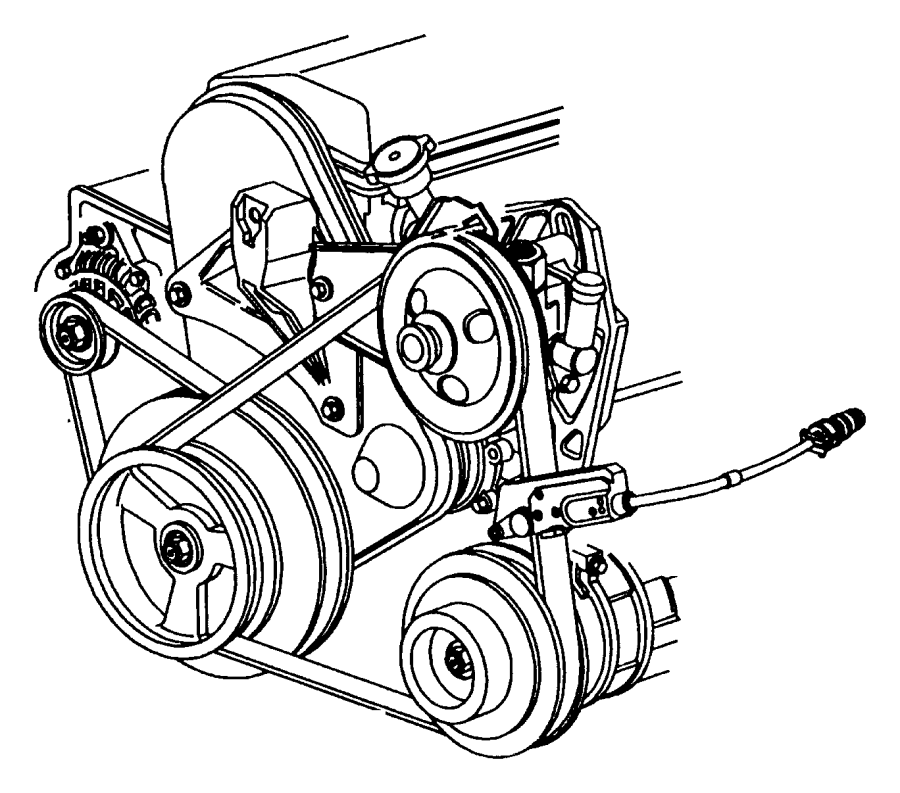

Схема

Пример прокладки ремня на Шевроле Кобальт

1 — шкив коленчатого вала;
2 — шкив генератора;
3 — направляющий ролик;
4 — муфта компрессора кондиционера;
5 — шкив помпы и дополнительный шкив привода насоса усилителя;
6 — ремень;
7 — натяжной ролик.

Алгоритм действий

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

Обрезать старый ремешок при помощи ножа.
Повернуть на 3-4 оборота болт крепления генератора снизу.
Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
Поджать генератор вперед до заведения крепежного уха за кронштейн.
Зафиксировать механизм проволокой или иным способом.
Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

Отвернуть фиксирующий болт, расположенный на верхней части генератора.
Поднять фиксатор вверх, выведя болт из направляющего паза.
Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
Снять изношенный ремень и прижимной ролик.
После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Видео «Обслуживание и замена ремня генератора»

Обслуживание и замена ремня генератора показаны в видеоуроке, снятом каналом avto-blogger. ru.

Повседневный быт уже давно немыслим без технологического прогресса, существенно упрощающего жизнь. Одним из таких устройств считается современная стиральная машина. Агрегат имеет сложное конструктивное устройство и даже самые маленькие детали играют важную роль.

Например, ремень для стиральной машины при неисправности может попросту остановить всю процедуру стирки. Заменить его не составит труда, если правильно подобрать. Мы расскажем, как найти нужную модель для восстановления ременной передачи, объясним, как восстановить работоспособность стиральной техники.

Специфика ременной передачи

Все комплектующие в стиральной машине взаимосвязаны между собой и при выходе из строя какого-либо элемента процесс стирки будет нарушен или полностью остановлен.

Ременная передача – соединительное звено между двигателем и шкивом. Именно слаженная работа этого узла воспроизводит движения барабана при выполнении заданного режима стирки. Если комплектующий механизм слетел или порвался, аппарат перестает выполнять свое назначение.

После загрузки цилиндрического барабана и установки необходимой программы стирки, процесс выглядит следующим образом:

Задняя часть барабана, оснащенная фрикционным шкивом (визуально это металлическое колесо), с углублением по всей окружности задействуется посредством возникающих сил трения от натяжения эластичного ремня.
На электрическом двигателе также закреплен шкив, однако меньшего диаметра. Система из двух колец соединена ремнем привода, основным предназначением которого является трансляция вращательного момента от мотора к барабану.
В процессе воспроизведения крутящего момента двигателя достигается скорость 5000-10 000 об/мин. Такой показатель достаточно большой, поэтому подлежит редукции.
Для понижения численности оборотов задействуется легкое кольцо большого диаметра, имеющее жесткое крепление к барабанному валу.
За счет такого вращательного перехода с меньшего на большее колеса, происходит ослабление до 1000-1200 об/мин.

Существенное влияние на полезную передачу усилий оказывает коэффициент натяжения ремня. Чрезмерная сила натяжения способствует максимальной трансляции вращательного момента.

Однако это существенно ускоряет износ не только самих ремней, но также шкивов, подшипников, сальников и осей, с которыми они соприкасаются.

Если же ситуация противоположная и натяжение слабое, ремень будет проскальзывать на шкивах. Фрикционное взаимодействие поверхностей влечет за собой полировку задействованных передвижных деталей. Следствием такого процесса является существенное ухудшение сцепления.

Только благодаря высокой эластичности гибкого привода оба процесса компенсируются, а электродвигатель функционирует в правильных условиях. Однако для этого нужно корректно подобрать необходимую модель резиновой детали.

Грамотный подбор ремня

Основная задача при выборе ременной передачи найти маркировку детали, например, 1046 H7, 1100 J4 и т. д. По сути, это четыре цифровых знака и латинская буква с цифрой. Соответственно, аналогичные обозначения должны быть и на новой детали.

Различия между приводными узлами

Внешне эти элементы конструкции разнятся не только цветовым исполнением, но и особенностями протектора, длиной, числом клиньев, а также используемыми в процессе производства материалами.

Различают всего два основных вида ременной передачи, однако существуют различия между профилем сечения:

моноклиновые для стиральных машин зарубежного производства имеют сечение 3 L, отечественного – Z и A;
поликлиновые (зубчатые) для крупногабаритной техники – J, для небольшой – H.

Визуально их можно различить по глубине ручейков. Как правило, такого рода деталь позволяет передавать наибольшую мощность, т. к. имеет лучший коэффициент сцепления. Максимальная транслируемая сила достигает 100 кВт.

Количество ручейков в зубчатой кромке привода может варьироваться от 3 до 8, дорожек — от 3 до 9 штук. Расстояние между полосками в J-образном профиле 2,34 мм, в Н-образном – 1,6 мм.

Ремни навесного двигателя также классифицируются в зависимости от типа жесткости — эластичные и жесткие. Первые являются идеальным вариантом для новых моделей стиральных агрегатов, т. к. имеют свойства растягиваться.

Такие характеристики позволяют достичь жесткого сцепления между двигателем и баком. Тем не менее у них нет возможности регулировки степени натяжения.

Жесткие ремни, наоборот, практически не тянутся. Перед их установкой потребуется подстраивать положение мотора относительно бака. Такая вариация редкость и встретить ее можно только на старых образцах техники.

Параметр длины также имеет весомое значение при выборе детали. В маркировке этот показатель обозначается цифрами перед профилем сечения и количеством клиньев.

Кроме вышеописанных отличительных характеристик, ремни привода производятся из резины или полиуретана. Первая вариация имеет большую степень прочности, тем не менее это сказывается на низком коэффициенте растяжки в сравнении с полиуретановым образцом.

Второй вариант легкий в монтаже однако степень его износа быстрее, чем у прочного резинового изделия. На необходимый тип ременной передачи, как правило, указывает марка автоматической стиральной машины, т. к. штифт мотора заточен именно под ее профиль.

На что смотреть при выборе замены?

Не всегда есть возможность прочитать маркировку ремня, например, при долгом использовании кодировка может быть попросту стерта. В такой ситуации для подбора нужной фурнитуры обращают внимание на основные параметры, о которых далее.

В первую очередь учитывается длина соединительного элемента. Если выбор сделан некорректно и приобретенный ремень будет короче или, наоборот, длиннее предыдущего, он либо порвется, либо будет постоянно слетать в процессе работы. В таком случае вряд ли удастся полноценно эксплуатировать технику.

Также обязательно учитывается и профиль сечения — Н-образный не сядет на мотор, заточенный под J-образную форму. А вот количество клиньев необязательно брать во внимание.

Например, ремни с подобной маркировкой 1130 Н6 и 1130 Н7, 1276 J4 и 1276 J5 практически одинаковы. Изделие с большей численностью клиньев будет шире. За счет этого снижается вероятность проскальзывания.

Во всех моделях стиральных машин Samsung применяются ремни с одинаковым профилем и длиной – 1270 J. Для узкой техники используются трехклиновые детали с кодом 1270 J3, для средних и широких – 1270 J5.

Определение признаков поломки

Если ремень привода пришел в негодность, вскоре владелец техники это сможет заметить. Однако определить, что проблема именно в узле передачи достаточно сложно, т. к. приводная фурнитура расположена в корпусе техники. Тем не менее узнать истинную причину можно по характерным признакам.

В большинстве случаев техника самостоятельно определяет характер поломки и посредством дисплея или подсвечивания соответствующих кнопок оповещает пользователя. В зависимости от производителя и модификации прибора в инструкции будет указана расшифровка кода ошибки.

Если по каким-либо причинам агрегат не выдает поломку, слетевшая, порвавшаяся или растянувшаяся деталь следующим образом сказывается на работе стирального агрегата:

После выбора режима стирки программа запускается, идет отсчет времени, двигатель функционирует, однако загрузочный бак не производит оборотных движений.
Одинаковые интервалы времени между слышимым гудением мотора и его полной остановкой.
Производится запуск выбранного режима стирки, двигатель беспрерывно работает, затем происходит полное бездействие системы без возможности досрочного завершения процесса посредством нажатия клавиш отмены программы.
Ручное вращение барабана осуществляется беспрепятственно.

Все вышеуказанные признаки свидетельствуют о необходимости разбора машинки и проведения замены ременного привода. Чтобы избежать повторения подобного рода неприятностей, стоит детально рассмотреть причины, способствующие неисправности, особенно если это повторяется регулярно.

Основные причины неисправности

Если соединяющее звено двигателя и барабана слетает в первый раз, это не всегда является причиной серьезной поломки. Такое возможно при чрезмерной загрузке бельем. При этом установить обратно ремень не представляет трудностей.

Тем не менее, если соскальзывание передачи повторяется не впервые, поломка может быть более существенной. Разберемся во всех неисправностях и методах их устранения подробнее.

Регулярная перегрузка бака

Нередко основной причиной быстрого износа передаточного узла служит частая перегрузка бельем. Стиральная машина, в которой бак предназначен для загрузки 7 кг, не рассчитана на регулярное применение максимально возможной массы. В процессе такого режима стирки нагрузка на ремень увеличивается.

Если владелец техники будет загружать барабан на 25-30% меньше от указанной в инструкции номинальной массы, то срок службы не только отдельных деталей, но и всего агрегата, будет значительно выше.

С устранением нарушений в работе, последствием которых становится не крутящийся барабан, ознакомит статья, посвященная разбору причин и методам восстановления работоспособности.

Ненадежное крепление/поломка шкива барабана

Если говорить простым языком, то шкив стиральной машины – круглое чугунное колесо со спицами, расположенное за барабаном. Именно на него одевается ремень. Весь механизм довольно примитивный, однако надежный и эффективно выполняет свои функции до момента поломки.

Поскольку процесс стирки осуществляется посредством двигателя, передающего через ремень обороты на шкив – именно узел трансляции и является слабым звеном механизма.

Однако частые соскальзывания ремня могут быть по причине неисправности вращающего колеса. В процессе стирки/отжима можно заметить замедленное вращение барабана.

Проверить состояние колеса можно без демонтажа, для этого предстоит выполнить следующие действия:

Необходимо снять заднюю стенку корпуса.
Теперь извлечь ремень: за него нужно взяться левой рукой, направляя усилия на себя, а правой прокрутить колесо, привод сам соскользнет.
Двумя руками берутся за боковые стороны шкива и производят легкие покачивания детали. Так можно проверить качество фиксации.
Для исключения вероятности брака по поверхности проводят рукой и визуально осматривают на предмет деформации.

Если в процессе инспектирования были обнаружены какие-либо дефекты деталь потребуется заменить на новую. Если оставить все как есть, то возможно ремень придется менять чаще, чем один раз в пару месяцев.

Для замены привода в первую очередь потребуется снять старый экземпляр. Однако этот процесс не самый легкий — крепежный болт, на который посажен шкив, дополнительно обработан герметиком, но об этом немного позже.

В начале ремонта нужно отключить прибор от электропитания, системы слива и подачи воды. С помощью крестовой отвертки откручиваем винты, фиксирующие заднюю стенку.

Далее методом, описанным выше, снимаем ременной привод. Взяв небольшой деревянный клин, необходимо зажать его в крестовине колеса. Это нужно, чтобы обездвижить механизм при откручивании болтов.

Для выкручивания центрального болта его потребуется раскалить до красноты с помощью паяльной лампы. Затем этот крепежный элемент обработать смазочным составом, например, WD-40 или подобным техническим аэрозолем. Спустя небольшой промежуток времени на болт набрасываем гаечный ключ и откручиваем его, немного подбивая молотком.

Окончив демонтаж, при явных дефектах колеса его меняют на новую деталь. Для этого шкив одевают на барабанный вал, винт обрабатывают герметиком и вкручивают обратно с помощью ключа.

Теперь переходим к стадии замены ремня. Сперва ремень одеваем на двигатель, а после натягиваем на большой круг барабанного шкива, при этом проворачивая его против хода часовой стрелки и постепенно укладывая в предусмотренные пазы.

По окончании проверяем плотность прилегания несколькими поворотами колеса – ход его должен быть тугим. После этого нужно вернуть заднюю крышку на прежнее место и зафиксировать болтами.

Деформация и повреждение подшипников

Встречаются случаи, когда причиной слетевшего ремня становится перекос барабана вследствие выхода из строя или деформации подшипников.

Причин поломки этой детали всего две:

Износ сальников, что в результате дает течь и вода попадает на подшипник. Таким образом деталь покрывается коррозийным налетом.
Долгий срок пользования стиральной машиной. Классический фактор временного износа.

Ремонт достаточно сложен, однако финансово оправдан, — стоимость услуг мастера обойдется в 30-50% от стоимости нового агрегата.

Вначале снимается крышка корпуса, прикрепленная двумя винтами сзади стиральной машины, а затем задняя стенка. Также нужно извлечь дозатор для моющих средств и контрольную панель. После с помощью подходящего инструмента, снимается лицевой хомут манжеты люка, а сама ограничительная деталь извлекается из корпуса.

Теперь откручиваем блокиратор дверцы и снимаем все детали вместе с передней панелью. Затем производим отсоединение дозаторного бункера от патрубка, идущего от барабана. В процессе потребуется снять все препятствующие детали, ослабить хомут шланга и снять его.

Для снятия противовеса бака достаточно открутить отверткой крепежные болты. В разных моделях стиральных машин его расположение может быть как с передней, так и с тыльной стороны.

Дойдя до устройства нагрева – ТЭНа, необходимо сфотографировать проводку для корректного подсоединения при обратной сборке.

Вывинтив крепление, осуществляем его извлечение из ячейки поддев отверткой. Патрубок, подведенный к баку, и возможные провода также отсоединяются.

Следующий шаг – снятие приводного ремня. Вся проводка, проложенная к мотору, подлежит отсоединению. Далее скрутив саморезы, фиксирующие электродвигатель, вынимаем его.

Таким же образом справляемся с крепежными винтами амортизаторов. Справа и слева бака находятся пружины, которые нужно извлечь. Отсоединив трубку шланга от бака его можно вынимать.

В первую очередь снимаем манжету — эта деталь подлежит замене. Однако предварительно необходимо маркером сделать пометки в месте ее расположения.

Снимаем шкив — этот процесс подробно описан в предыдущем разделе. После этого необходимо руками попытаться утопить вал внутри бака. Если попытка неудачная, повторяем с применением резинового кийка. Теперь бак разбирается на две части.

Разделив бак и достав барабан, тщательно инспектируется состояние крестовины, втулки и вала. В том случае, если после поломки подшипников производилось регулярное использование стиральной машинки, возможен выход из строя и этих деталей.

При помощи молотка и зубила выбиваем подшипники. Однако весь процесс должен выполняться с предельной аккуратностью, чтобы не деформировать бак. Выпавших деталей должно быть две – сальник и подшипник.

Место, где был установлен подшипник стиральной машины, обрабатываются специальным составом, например, универсальной литиевой смазкой «Литол 24». Вместо изношенной детали ставим новый подшипник и забиваем его аналогичным образом.

На финишном этапе производим сборку бака и самой стиральной машинки. При этом соединительный шов на баке и прокладку также необходимо смазать, только герметиком с водонепроницаемыми свойствами.

Выводы и полезное видео по теме

В этом видеосюжете подробно описаны основные параметры, необходимые для правильного подбора ременной передачи на стиральную машину, а также возможные причины выхода из строя этого узла:

Заменить ремень в стиралке можно даже собственными силами. Как это сделать правильно, подскажет видеоинструкция:

Самая сложная проблема, способствующая спаданию или обрыву ремня передач,и может скрываться в неисправных подшипниках. Как их заменить узнайте из сюжета:

Если неисправность стиральной машины заключается именно в звене, связывающем барабан и двигатель, необходимо ответственно подойти к выбору соответствующей маркировки детали.

Процесс замены ременной передачи достаточно прост, однако сопутствующие серьезные поломки могут существенно усложнить процесс. Поэтому если производится разборка бака, лучше фотографировать все детали для последующей правильной сборки крутящего механизма.

Хотите поделиться собственным опытом в замене ремня стиральной машинки? Владеете ценной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящейся ниже блок-форме, задавайте вопросы и публикуйте тематические фото.

Привет, я Мэт, в этом видео я покажу вам несколько способов, которые позволят надеть тугой приводной ремень на стиральной машине. Приводной ремень на стиральных машинах должен быть туго натянут, чтобы не допустить его проскальзывания. Он натянут от шкива двигателя до шкива барабана. Взглянем на эти два ремня, старый и новый. Посмотрите на цифры на ремне. Это ссылочные номера производителей ремней, вы можете видеть, что ремни с одной и той же спецификацией, но один стоял на машине в течение нескольких лет, а другой — совершенно новый. Теперь, если я растяну оба ремня насколько смогу, то вы сможете увидеть, что новый ремень очень узкий по сравнению с ремнем, который стоял на машине в течение нескольких лет. Теперь, заправить старый ремень достаточно просто. Но новый ремень, будучи уже и плотнее, делает это действие намного сложнее. Особенно на такой машине как эта, где у вас есть небольшая панель для доступа сзади. Но мы покажем вам несколько способов, как лучше всего заправить один из этих ремней. Безопасность прежде всего, всегда отключайте машину перед выполнением любой работы. Следующее, что мне нужно сделать, это снять верхнюю часть машины, открутив два винта, которые удерживают ее на месте. Верхняя часть снята, далее мне нужно снять панель для доступа сзади. Со снятой задней панелью, мы можем увидеть двигатель и шкив двигателя, на который натягивается ремень. И здесь, где есть выпуклость на задней части машины, находится шкив барабана. И, как вы видите, эту панель нельзя снять. Посмотрим на машину сверху. Что я сделаю, просто расклиню куском дерева заднюю частью бака и отодвину бак. Это необходимо чтобы немного оттянуть его от задней части корпуса машины. Нам хорошо здесь виден шкив барабана. Теперь, если вы засовываете руки в стиральную машину, неплохо надеть джемпер, чтобы защитить руку, или действительно хорошая идея — натянуть на руку старый футбольный носок, чтобы предотвратить царапины или травмы. Первый метод, который мы используем, это опускание ремня за барабан. Ремень зацепите за шкив двигателя, а затем растяните его вокруг барабана. Для натягивания на шкив просто используем грубую силу. Снова поставьте ремень на шкив мотора. Затем вы можете заправить свой ремень на шкив барабана и использовать вращение. Шкивом растяните ремень и попытайтесь установить ремень на место. Теперь, если вы посмотрите на эту сторону шкива барабана, то вы увидите, что ремень срывается, и у меня не хватает силы в малом пространстве, чтобы удерживать его на месте, поэтому позвольте мне показать вам другую технику.Я достану новый ремень с этой машины. Я использую старый ремень от стиральной машины. Затем я опущу и зацеплю ремень за шкив барабана. Снова заправьте ремень на шкив двигателя, теперь я могу растянуть наш новый ремень, используя старый ремень. А затем используя рычаг заправить новый ремень вокруг шкива барабана, помогая натяжению старым ремнем. Используя большой палец, чтобы удерживать ремень на шкиве, наденьте старый ремень и протяните ремень по кругу. Как вы видите, ремень по-прежнему пытается сорваться со шкива, так что теперь я собираюсь перейти к технике номер три. Третий и последний способ заключается в использовании кабельной стяжки. Для этого я прикреплю приводной ремень к шкиву барабана с помощью кабельной стяжки. Поэтому я положил ремень на шкив барабана, и что я собираюсь сделать, — это перегиб на стяжке. Поэтому я смогу дотянуться до конца, заправив ее за шкив барабана, и затем плотно затянуть, чтобы она очень плотно держала ремень на месте. Тогда я могу отпустить ремень от шкива барабана. Чтобы он мог дотянуться до шкива двигателя внизу. Поэтому снова заправьте ремень на шкив двигателя. Теперь все, что мне нужно сделать, это заправить ремень на шкив барабана, повернув его до упора. И тогда я могу зайти спереди и поворачивать барабан, чтобы полностью надеть ремень. Теперь ремень стоит на месте, и все, что мне нужно сделать сейчас, это немного покрутить барабан, чтобы я мог отрезать кабельную стяжку. После удаления кабельной стяжки я хочу убедиться, что ремень на месте. Вы можете сдвинуть положение ремня с изношенной части шкива барабана. Приводной ремень на шкиве двигателя перемещается вперед или назад с помощью канавок на ремне по мере необходимости. Теперь я могу поставить на место заднюю и верхнюю панель. Итак, у нас есть методы, которые подходят к для одевания тугого приводного ремня на стиральную машину. Помните, запчасти для всех приборов в вашем доме вы можете найти на нашем веб-сайте. Спасибо за просмотр

Замена ремня генератора на ВАЗ 2105, 2106, 2107 своими руками.

Замена ремня генератора одинаково идентична, применительно ко всем моделям автомобилей ВАЗ от 2101 до 2107, так как конструкция всего содержимого моторного отсека и навесного оборудования одна и та же. В данном фотоотчёте замена ремня генератора будет производиться на автомобиле ВАЗ 2105. Из необходимых инструментов вам пригодится лишь 2 гаечных ключа, на 17 и 19. Процедура замены очень проста, занимает минимум времени.

Итак, первоначально необходимо ослабить верхнее крепление генератора к натяжителю. Для этого воспользуемся рожковым ключом на 17.

Затем лезем под машину и там отворачиваем немного нижнее крепление, точнее гайку болта.

Теперь сверху берем за гайку крепления и двигаем генератор в правую сторону, соответственно в это время ремень будет ослабляться.

Добиваемся такого натяжения, когда ремень свободно будет сниматься и снять его со шкивов генератора на ВАЗ 2105.

Замена ремня генератора на газели 406 двигатель

Ослабить затяжку болта 1 на два–три оборота.

Отворачивая регулировочный болт 2, ослабить натяжение ремня и снять его.

Если на нем имеются трещины, расслоение резины, надрывы, отложение загрязнений между ребрами и т.п., ремень заменить.

При наличии загрязнений или повреждений шкивы очистить или заменить.

Если необходимо снять натяжное устройство, отвернуть три болта 3, при этом, чтобы удобнее было отворачивать болт под роликом, передвинуть ролик вверх.

1. Надеть ремень на шкив коленвала.

2. Надеть ремень на шкивы водяного насоса и генератора.

3. После этого надеть ремень на натяжной ролик.

После установки ремня отрегулировать его натяжение.

При правильно отрегулированном натяжении ремень должен прогибаться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется перемещением натяжного ролика.

1. Ослабить затяжку болта 1.

Заворачивая или отворачивая болт 2, отрегулировать натяжение ремня. Затянуть болт 1.

2. Проверить прогиб ремня.

Подробно в картинках:

Замена и регулировка натяжения ремня привода агрегатов

Ключом «на 12» ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).

Ослабляем натяжение ремня, вращая ключом «на 10», против часовой стрелки болт натяжного ролика

Снимаем ремень со шкивов

Устанавливаем новый ремень.

Вращая болт натяжного ролика, добиваемся прогиба ремня 15 мм под нагрузкой 8 кгс, приложенной посередине горизонтальной ветви привода (между шкивами генератора и насоса).

Затягиваем болт крепления натяжного ролика.

Замена натяжного шкива и механизма натяжения ремня привода вспомогательных агрегатов

Ослабляем натяжение ремня привода.

Полностью выворачиваем болт крепления натяжного шкива

Снимаем шкив с оси натяжителя.

При необходимости торцевым ключом или головкой «на 12» отворачиваем три болта крепления натяжителя

Снимаем крепление натяжителя с двигателя

Устанавливаем натяжитель и шкив на двигатель в обратной последовательности, после чего натягиваем ремень.

АвтоНовости / Обзоры / Тесты

Как Поменять Ремень Генератора На Газели 406

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения мотора ко вспомогательным его агрегатам. Некие устройства способны приводить в движение сходу несколько устройств.

Приводной ремень может повлиять на помпу, насос гидравлического усилителя руля, разные компрессоры а бывает генератор. Для возможности нашему клиенту остается перечисленные выше механизмы работали слаженно и бесперебойно, нужно вовремя создавать смену детали, и по мере надобности регулировать ее натяжение. В нынешней статье будут рассмотрены: где размещается ремень генератора Газель Бизнес, признаки его износа, размеры, схему и пошаговую аннотацию по установке. И, что приступим.

Ремень генератора на Газель Бизнес размещен под капотом в фронтальной части автомобиля! Как показано на снимке экрана

Отыскать его довольно легко, потому на этом деле моменте я не стану заострять собственное мастерство и ваше внимание.

Если вы поставили цель выяснить в какой степени изношен ремень генератора на Газели Бизнес довольно провести его зрительный осмотр. Если вы увидели:

Надрывы
Отслоение поверхности
Механические повреждения и т.д.

То не откладывайте смену приводного ремня надолго, а сразу поменяйте Данный расходник.

Замена ремня генератора на Газели 406 двигатель карбюратор

Признаки износа ремня генератора Газель Бизнес

Газель Бизнес, так же как иной автомобиль российского производства имеет массу неудобств, к примеру ремень генератора установленный с завода изготовителя под маркировкой: 8PK 2155 либо 8PK 2166 имеет небольшой размер, потому при подмене поставить его к району по существу невозможно!

Новый ремень генератора Газель Бизнес с маркировкой 8PK 2190

Если вы поставили цель сменять ремень генератора на Газель Бизнес на пригодится выполнить последующую пошаговую аннотацию:

Трещёткой крутим приводной ремень через шкив генератора

Замена натяжного ролика ремня и его кронштейна. Натяжной ролик ЗМЗ 406.

Очередные принципиальный момент какой хотелось бы направить ваше внимание — натяжка ремня генератора ! Чтобы выполнить эту работу нам пригодится:

Сперва лучше сходу демонтировать переднюю панель и облицовку радиатора. Места под капотом мало и лучше очень облегчить для себя условия работы. С помошью ключа на 12 отвернём по паре болтов на обеих сторонах панели и при помощи ключа на 10 один болт конкретно под замком капота. Декоративная решётка приверчена ещё 2-мя болтами снизу.

Как натянуть ремень генератора Газель Бизнес

+7 (495) 972-12-58
+7 (495) 972-09-14
+7 (495) 978-12-58
+7 (498) 657-83-43
+7 (498) 657-81-99
+7 (498) 657-83-66

График работы:
Пн.- Пят. с 9:00 до 20:00
Суб. 9:00-18:00 Воск. 9:00-17:00
E-mail: [email protected]
Адрес: г.Москва, МКАД 23 км, Влад.3, стр.1 (комплекс «Развилка»)

+7 (495) 972-12-58
+7 (495) 972-09-14
+7 (495) 978-12-58
+7 (498) 657-83-43
+7 (498) 657-81-99
+7 (498) 657-83-66

Демонтаж и установка ремня в мастерских и автоцентрах производится довольно часто. Поломка неприятна, но специалисты «Альфа-Авто» могут поменять ремень недорого и в кратчайшие сроки. Если вы заглянули под капот и заметили, что ремень сползает с натяжного ролика, своевременная замена спасет машину от поломки.

Ремень может растянуться от старости или неверной регулировки, а также потрескаться и испортиться из-за изношенности. Некачественный или неверно поставленный ремень может лопнуть буквально через месяц после установки. О проблемах с ремнем может говорить и характерный подсвист или ощутимая вибрация во время движения машины.

Для того чтобы правильно снять и поставить новый ремень самостоятельно, можно ознакомиться с этой инструкцией:

Ослабьте главный болт на несколько оборотов.
Слегка открутите регулировочный болт, постепенно понижая натяжение ремня.
Снимите ремень.
Внимательно проверьте состояние ремня: если видны трещины, надрезы, расслоение материала, тогда его необходимо менять.
Тщательно осмотрите шкивы.
В случае, если они загрязнены, их надо аккуратно почистить.
По необходимости еще чуть отверните болт на пару оборотов, чтобы было удобнее снимать натяжное устройство.
Если ролик мешает снятию болта, его можно приподнять.
Новый ремень надевается в следующей последовательности: вначале на коленвал, после – на насос и генератор, и только в последнюю очередь – на натяжной ролик.
Далее следует верно отрегулировать натяжение.
Аккуратно переместите натяжной ролик, вращая ключом на «10» и ослабляя главный болт. Регулируя перемещение ролика, вы сможете добиться нужного натяжения.
Убедитесь, что болт крепления надежно зафиксирован и не вылетит при езде.

При корректной регулировке ремень слегка прогибается посередине (на 15 мм). Если ремень ослаблен, об этом сигнализирует свист в капоте, а вот если ремень перетянули, тогда запросто может сломаться подшипник генератора. У специалистов в автосервисе есть специальные индикаторы, которые помогут точно определить необходимый уровень натяжения.

Процедура несложная, но малейшая ошибка грозит поломкой машины, поэтому рекомендуется обратиться к профессионалам, которые обладают необходимыми навыками и знаниями. Специалисты центра «Альфа-Авто» быстро и недорого произведут демонтаж старого ремня и установку нового.

Ремень генератора ВАЗ 2110 (16 и 8 клапанов): размеры, натяжка и замена ремня своими руками

Содержание:

Почему возникает свист
Размеры
Выполнение натяжение
Замена
Совет автомобилистов

Не редко на автомобиле ВАЗ 2110 возникает свист в клиноременном соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре подтяжки, а также расскажем, как он меняется.

Почему возникает свист

Есть несколько причин, из-за которых происходит характерный звук, похожий на свист.

Слабое натяжение. Элемент проскальзывает, причем наиболее активно это происходит в темное время суток. Объясняется повышенная интенсивность свиста ночью тем, что генератор дополнительно работает для освещения.
Постепенно компонент разрушается. Ремень может пересохнуть, из-за чего его структура нарушается, он буквально крошится на кусочки. Первые признаки — это трещины, а затем отламываются целые кусочки. При движении задевается шкив, начинается пробуксовка. Здесь требуется исключительно замена.
Хотя влага попадает на ремень очень редко и почти сразу испаряется, все равно соединение может свистеть. В данной ситуации требуется произвести натяжение.
Клинит непосредственно сам генератор.

Размеры

Вполне возможно, что для своего 16 клапанного ВАЗ 2110 вы подобрали неправильный размер ремня генератора. Это часто служит причиной возникновения свиста. Правильный размер ремня генератора для 8 клапанного ВАЗ 2110 следует определить заранее, еще до похода в магазин автозапчастей.

Размеры бывают разные, и они индивидуальны для каждой вазовской модели.

Если говорить конкретно про «десятку», то здесь придерживайтесь следующих правил выбора размера ремня:

При отсутствии кондиционера и гидроусилителя подойдет на 742 миллиметра;
Если на автомобиле предусмотрено наличие гидроусилителя, тогда размер составит 1115 миллиметров;
Если дополнительно присутствует и кондиционер, тогда оптимальный размер — 1125 миллиметров.

Некоторые умельцы регулярно используют для замены родные ремни от других моделей АвтоВАЗа — Приора и Калина при ремонте своей «десятки».

Выполнение натяжение

При отсутствии износа клиноременного привода, но присутствии свиста, прежде всего, проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем нажать с некоторым усилием на ремень посередине.

Если натяжение выполнено грамотно, тогда ремень прогнется не более чем на 8 миллиметров. Если прогиб больше, тогда придется натянуть элемент, а если он практически не прогибается, натяжение придется ослабить.

Проблема кроется не в свисте. Из-за слабого натяжения не происходит эффективная зарядка аккумулятора, а сам привод начинает быстрее изнашиваться. Сильное натяжение может привести к поломке подшипников генератора и растяжке ремня.

Правильная натяжка ремня генератора ВАЗ 2110 выполняется следующим образом:

Ослабьте крепление генератора снизу и сверху. Для этого служит гайка;
Проверните регулировочный болт и настройте ремень;
Если вы хотите сделать натяжение больше, болт поворачивается вправо. Тем самым вы отдаляете генератор от блока цилиндров;
Для ослабления натяжения двигайте в противоположную сторону — влево;
Ключом захватите болт крепления и поверните на пару оборотов коленчатый вал, после чего проверьте натяжение;
Если все хорошо, натяжение оказалось правильным, гайку можно затягивать обратно.

Замена

Мы уже разобрались, как подтянуть ремень генератора. Но подобные меры не всегда актуальны. Если элемент покрылся трещинами, чрезмерно растянулся и больше не натягивается, тогда не остается ничего другого кроме как заменить его на новый.

На самом деле замену сложной процедурой назвать нельзя. Следуйте инструкции и все у вас получится.

Ослабьте немного гайку болта с нижнего крепления генератора автомобиля, а также натяжную гайку.
Ослабьте дополнительно само натяжение вашего ремня. Как это делать — вы уже знаете из предыдущего раздела, где мы рассказывали о натяжении ремня генератора.
Отодвиньте генератор в сторону силового агрегата, что позволит снять ремень со шкивов коленчатого вала и генератора.
Следующий шаг — установка нового элемента. Для этого вам потребуется качественный ремень, приобретенный в проверенном магазине. Что именно это будет за деталь, и каких размеров — определить не сложно. Но качество превыше всего.
Сначала ремень одевается на шкив коленчатого вала.
Теперь он переходит на шкив генератора.
На последнем этапе вам предстоит повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится данная процедура, потому проблем возникнуть не должно.

Совет автомобилистов

Как показывает практика, многие опытные водители ВАЗ 2110, которые находятся за рулем именно этой модели уже далеко не первый год, возят с собой в багажнике дополнительный ремень генератора.

Связано это с тем, что его обрыв может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым местом «десятки», однако с ним могут возникнуть проблемы. И лучше для вас быть готовым к подобной ситуации.

В противном случае, вам придется вызывать эвакуатор, ехать на ближайшую станцию технического обслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и стандартного набора инструментов, в случае его разрыва вы потратили бы буквально пару десятков минут и спокойно продолжили движение уже с новым ремнем. Потому выбор всегда за вами!

Загрузка …

Замена ремня генератора и его натяжение

Ремень генератора на автомобилях «классики», таких как ВАЗ 2106, ходит довольно долго и без замены можно проездить более 80 000 км, что было проверено на личном опыте. Но в определенное время его все равно придется менять, так как материал, из которого он изготовлен — далеко не вечный и со временем трескается и изнашивается. Ниже будет приведен перечень необходимых ключей, как для замены, так и для натяжения ремня генератора на ВАЗ 2106.

Рожковый ключ на 17
Рожковый или накидной ключ на 19

Теперь более подробно разберем обе эти процедуры.

Как заменить ремень генератора

Для того, чтобы выполнить эту процедуру, необходимо открутить верхний болт крепления генератора, который выполняет роль натяжителя.

Отворачивать до конца его не нужно, достаточно сделать пару оборотов гайки, чтобы ослабить натяжение. Далее нужно подлезть под машину и с низу ослабить гайку крепления, предварительно ее можно побрызгать проникающей смазкой:

После того, как нижнее крепление ослаблено, можно приступать к дальнейшим действиям. Теперь берем рукой за верхнюю гайку генератора и стараемся сдвинуть его в правую сторону, тем самым ослабляя натяжение до минимума.

Теперь обратите внимание на фотографию ниже. Именно при таком положении верхнего крепления генератора относительно натяжителя ремень довольно просто снимается со шкивов:

Убеждаемся в том, что ремень достаточно ослаблен и снимаем его со шкива помпы (водяного насоса) ВАЗ 2106:

Теперь он легко снимается с остальных шкивов и после этого можно сразу устанавливать новый в обратной последовательности.

Как натянуть или ослабить ремень генератора на ВАЗ 2106

Натяжение производится довольно просто. Необходимо выполнить некоторые шаги, который были описаны выше, а именно: ослабить верхнюю и нижнюю гайки крепления генератора. После чего производим регулировку: либо натягиваем, либо ослабляем ремень. Опять же, все это делается с помощью верхней пластины натяжителя. Если вам нужно натянуть сильнее, то двигать сам генератор нужно влево, а если наоборот ослабить, то соответственно — вправо.

После выполнения этой процедуры, затягиваем обе гайки до необходимого момента и проверяем, насколько правильно все сделали. Заводим двигатель и включаем все электроприборы:

Если во время включения мощных потребителей электричества ремень начинает свистеть, то это говорит о том, что необходимо еще немного его подтянуть. Если же наоборот, слышен гул подшипника генератора, то скорее всего ремень слишком сильно натянут и его необходимо ослабить.

Заметки о ноу-хау

— Советы по замене серпантинного ремня

Принадлежности двигателя вашего автомобиля приводятся в движение одним ремнем, который оборачивается вокруг шкивов. Это называется змеиным поясом. В старых автомобилях использовалось несколько приводных ремней, называемых клиновыми ремнями. Начиная с конца 1980-х годов, змеевидная система начала заменять клиновые ремни. Змеевиковые ремни служат дольше (что означает меньшую замену змеевидных ремней), требует меньшего обслуживания (затяжки) и снижает сопротивление двигателя. Однако у змеевиков есть некоторые недостатки.

Основная проблема змеевидной системы заключается в том, что при обрыве ремня вы теряете все свои аксессуары, а именно водяной насос. При использовании клиноременной системы все ремни помогают приводить в действие водяной насос, поэтому обычно вы можете хотя бы хромать в дороге. Если змеиный пояс уходит, все готово, пока вы не получите новый.

Здесь профилактическое обслуживание — ваш друг. Вам необходимо знать признаки плохого серпантинного ремня и шаги по замене серпантинного ремня.

Предупреждающие знаки о неисправности змеевика

Шум — Изношенный змеевиковый ремень может начать проскальзывать.Из-за конструкции змеевидных систем проскальзывание не должно происходить с хорошим ремнем. Поскользнувшись, ремень может порваться или соскочить, и вы окажетесь в затруднительном положении. В отличие от скользящего клинового ремня, скрипящий змеевик обычно следует заменять. Ремень предназначен для клиновых ремней, а не для змеевиков.

Трещины — Все змеевидные ремни имеют продольные ребра. Количество ребер в поясе зависит от его ширины. Если ребра треснуты или отсутствуют секции, их нужно сразу заменить.

Износ — все приводные ремни по конструкции аналогичны шинам; внутри у них есть шнуры, удерживающие ремень вместе. По мере износа ремня шнуры могут начать проявляться, особенно по краям. Как только на вашем ремне начинают проявляться тканевые шнуры, пора его заменить. Несоосность из-за неисправных подшипников в ваших аксессуарах или шкивах также может вызвать износ ремня.

Отслаивание — Другая проблема возникает, когда участки ремня начинают отслаиваться от остальной части ремня. Это называется пилингом.Так же, как и заусенец, небольшие кусочки плоской негибровой стороны могут начать отслаиваться. Замени его сразу.

Глазурованный — края ремня должны быть того же цвета, что и остальная часть ремня. Если края блестящие, вероятно, у вас проблема с подшипником на одном из аксессуаров или опорных шкивах. Это свидетельствует о несогласованности в системе, которую необходимо устранить. Остекление также может быть вызвано изношенным ремнем или изношенным натяжителем, из-за которого ремень проскальзывает.

Масляный — Если ваш ремень масляный, значит, у вас утечка из одного из дополнительных компонентов.Ремень следует заменить вместе с негерметичным элементом.

Знайте детали

Это поперечное сечение типичного змеевидного ремня. Обратите внимание, что одна сторона плоская, а другая — с канавками.

Змеевидные ременные шкивы обычно имеют такие ребра. Это приводной шкив насоса гидроусилителя руля.

Натяжные шкивы (а иногда и ведущие шкивы) обычно гладкие, как этот на двигателе Ford 302 V8.

Замена ремня змеевика

Замена ремня несложна, но вам нужно знать маршрут, прежде чем снимать его.У большинства автомобилей под капотом есть наклейка с маршрутизацией ремня. Если наклейка отсутствует или изношена, сделайте снимок или поищите в Интернете. Для работы ремня и аксессуаров необходимо использовать заводскую маршрутизацию.

Это заводская маркировочная наклейка на грузовике Chevy 2500HD 2002 года выпуска.

Все автомобили разные; вам может потребоваться снять некоторые компоненты, чтобы добраться до ремня. Они могут включать радиатор, кожух вентилятора и распорки. Некоторые автомобили требуют снятия подушки двигателя. Вам следует изучить свой автомобиль, чтобы узнать точную процедуру.

После того, как вы подготовили автомобиль к установке нового ремня, вам понадобится инструмент для змеевикового ремня, гаечный ключ или храповик с подходящим гнездом, чтобы освободить натяжитель. В большинстве автомобилей используется подпружиненный натяжитель, который постоянно регулируется для поддержания надлежащего натяжения ремня. Гаечный ключ используется для отвода натяжителя от ремня, чтобы он мог оторваться. Теперь вы можете отпустить натяжитель.

Возьмите новый ремень, убедитесь, что ребра находятся внутри, и следуйте маршруту. Не снимайте один шкив.

При снятом старом ремне новый ремень был свободно намотан на шкивы, оставив один рядом с натяжителем.

Используя трещотку и головку (для некоторых натяжителей не требуется головка, только храповая головка), ослабьте натяжение и удерживайте на месте.

Еще раз используйте гаечный ключ, чтобы снять натяжение с натяжителя, и наденьте ремень на последний шкив. Неважно, какой шкив вы выберете. Отпустите натяжитель. На этом этапе ремень должен быть натянут и находиться в канавках каждого шкива.

Теперь наденьте ремень на последний шкив и отпустите натяжитель.

Все готово, прям как новенькое. Обычный интервал замены для большинства автомобилей составляет примерно каждые 60 000 миль.

Замена змеевикового ремня — простая процедура для большинства автомобилей, и вы с удовлетворением знаете, что сделали это сами.

Проверьте все ремни и шланги, доступные на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта. Для получения дополнительной информации о замене змеевикового ремня поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Все, что вам нужно знать о техническом обслуживании и ремонте ремня

Змеевиковый ремень, также известный как приводной ремень, отвечает за подключение генератора, усилителя рулевого управления, переменного тока и других важных компонентов к коленчатому валу. Коленчатый вал является частью двигателя и обеспечивает питание генератора. Коленчатый вал также может обеспечивать питание водяного насоса в некоторых автомобилях.

Со временем приводной ремень изнашивается из-за нагрева двигателя.В конце концов, ремень порвется, что затруднит управление. Для автомобилей, в которых водяной насос также управляется коленчатым валом, обрыв приводного ремня может вызвать перегрев двигателя, что может вызвать серьезные проблемы для вашего автомобиля.

При правильном уходе вы можете защитить свой автомобиль от серьезных повреждений и сэкономить деньги на ремонте.

Базовое обслуживание ремня

Чтобы продлить срок службы серпантинного ремня вашего автомобиля, вы должны знать несколько основных советов по обслуживанию.

Знайте, где находится ваш ремень. Точное расположение серпантинного ремня может различаться в зависимости от автомобиля. Для большинства автомобилей ремень будет расположен в передней части двигателя. Проверяя ремень, всегда убедитесь, что автомобиль выключен и остыл.
Ваш ремень следует проверять при каждой замене масла. Механики обычно проверяют ремень, чтобы убедиться в отсутствии значительных повреждений. Однако проверить это самостоятельно довольно просто.
Убедитесь, что ремень правильно выровнен на шкивах. Если ремень соскальзывает со шкивов, ваш автомобиль может не работать должным образом или важные компоненты могут потерять мощность.
Проверьте натяжитель ремня. Натяжитель регулирует величину натяжения ремня, чтобы он оставался на шкивах. Если натяжение слабое, ремень может соскользнуть со шкивов, что приведет к потере мощности компонентов, приводимых в движение ремнем.
Знайте важное практическое правило. Если на расстоянии одного дюйма на ремне более трех трещин, пора его заменить.
Одной ленты обычно хватает на 60 000–100 000 миль. Ремни не нужно часто менять, если они не стареют или не повреждены.

Предупреждающие знаки

Убедитесь, что вы знаете, как определить, есть ли риск разрыва ремня. Вы можете вызвать механика или проверить свой ремень, если заметите какой-либо из следующих предупреждающих знаков:

Визг от двигателя
Проверьте, горит ли индикатор батареи
Канавки, потертости или трещины на ремне
Грязные или слабые места на ремне
Резиновое отслоение ремня
Пар или пар, идущий из-под колпака
Другие признаки перегрева двигателя

Замена сломанного ремня

Ремонт изношенного или поврежденного ремня невозможен.Вам нужно будет заменить ремень, а не пытаться его ремонтировать. Если вы не знакомы с тем, что происходит под капотом, вы можете обратиться за помощью к механику.

Если вы хотите попробовать заменить ремень самостоятельно, используйте следующие инструкции в качестве общих указаний. (Помните, что все автомобили разные, и для замены ремня на некоторых автомобилях могут потребоваться специальные инструменты.) Замена ремня должна занять около 15 минут.

Перед тем, как прикасаться к какой-либо части двигателя, убедитесь, что автомобиль выключен и остыл.
Прочтите схему расположения ремня. Это может быть под капотом или в инструкции по эксплуатации вашего автомобиля.
Используйте гаечный ключ, трещотку или специальный инструмент для ремня с змеевиком, чтобы освободить натяжитель ремня.
Снимите старый ремень со шкивов.
Убедитесь, что шкивы вращаются свободно.
Держите старый и новый ремни рядом друг с другом, чтобы убедиться, что они одинаковой длины и ширины.
Установите новый ремень, следуя схеме маршрутизации. Убедитесь, что сторона с канавками нового ремня прилегает к стороне шкивов с канавками.(Ваш автомобиль может иметь или не иметь шкивы с канавками.)
Натяните ремень, сжав натяжитель.
Проверьте натяжение ремня. Потяните за ремень. Если он растягивается больше, чем на один дюйм, значит, он слишком рыхлый.
Перед тем, как завести автомобиль, дважды проверьте, правильно ли проложен ремень, натянут ли он прямо на шкивы и достаточно ли натяжения.

После замены ремня держите капот открытым и попробуйте завести автомобиль, чтобы убедиться, что все компоненты имеют питание.Следите за ремнем, чтобы убедиться, что он правильно вращается на шкивах. Если есть какие-либо проблемы, проверьте свою схему маршрутизации, чтобы убедиться, что вы правильно проложили ремень.

Несмотря на то, что замена ремня является относительно простой частью обслуживания автомобиля, проконсультируйтесь с механиком, если у вас есть какие-либо сомнения по поводу установки. Неправильно установленный ремень может стать причиной серьезных проблем для вашего автомобиля.

Как натянуть приводной ремень

Если вы только что заменили приводной ремень и замечаете пронзительный скрип или визг под капотом, или если вы заметили, что ваш приводной ремень, кажется, плохо прилегает к шкивам, ваш приводной ремень может быть поврежден. свободный.В этой статье будет рассказано, как натянуть приводной ремень, чтобы остановить этот раздражающий скрип или визг.

Примечание : Автомобили с ремнями, которые необходимо натянуть вручную, обычно имеют несколько ремней, например ремень переменного тока и ремень генератора. В автомобилях с одинарным змеевиком и автоматическим натяжителем приводной ремень не может быть натянут вручную.

Часть 1 из 3: Проверка ремня

Материалы

Защита глаз
Перчатки
Большая отвертка или монтировка
Трещотка и головки
Линейка
Набор гаечных ключей

Шаг 1. Наденьте защитное снаряжение и найдите приводной ремень. Наденьте защитные очки и перчатки.

Найдите приводной ремень — у автомобиля их может быть несколько. Убедитесь, что вы работаете с ремнем, который необходимо затянуть.

Шаг 2: Измерьте прогиб ремня . Поместите линейку вдоль самого длинного участка ремня на транспортном средстве и надавите на ремень.

Нажимая вниз, измерьте, насколько далеко уходит ремень. Для большинства автомобилей ремень не должен давить более чем на ½ дюйма. Если его можно прижать ниже, значит, ремень слишком ослаблен.

Примечание : Производители имеют свои собственные спецификации относительно того, какой прогиб может быть обнаружен в ремне. Обязательно ознакомьтесь с руководством по эксплуатации вашего конкретного автомобиля.

Также убедитесь, что приводной ремень в хорошем состоянии, прежде чем продвигаться вперед с натяжкой. Поищите на ремне трещины, износ или масло. При обнаружении повреждений потребуется заменить приводной ремень.

Совет : Альтернативный метод проверки необходимости натяжения приводного ремня — это повернуть ремень.Он не должен поворачиваться более чем на 90 градусов; если он может поворачиваться больше, знайте, что ремень следует затянуть.

Часть 2 из 3: Затягивание ремня

Шаг 1. Найдите натяжитель приводного ремня . Узел приводного ремня будет иметь специальный компонент, который натягивает этот ремень.

Натяжитель находится на генераторе или шкиве; это зависит от автомобиля и того, какой ремень затягивается.

В этой статье в качестве примера будет использоваться натяжитель ремня генератора.

Генератор имеет один болт, фиксирующий его в фиксированном положении и позволяющий поворачиваться. Другой конец генератора переменного тока будет прикреплен к ползуну с прорезями, который позволяет генератору изменять положение для затягивания или ослабления ремня.

Шаг 2: Ослабление болтов генератора . Ослабьте шарнирный болт, а также болт, проходящий через регулировочную ленту. Это должно расслабить генератор и позволить некоторое движение

Шаг 3: Увеличьте натяжение приводного ремня .Вставьте монтировку над шкивом генератора. Слегка надавите вверх, чтобы усилить натяжение приводного ремня.

Как только приводной ремень будет натянут до желаемого значения, затяните регулировочный болт, чтобы зафиксировать ремень на месте. Затем затяните регулировочный болт в соответствии со спецификациями производителя.

После затяжки регулировочного болта еще раз проверьте натяжение ремня. Если натяжение остается стабильным, переходите к следующим шагам. Если натяжение уменьшилось, ослабьте регулировочный болт и повторите шаг 3.

Шаг 4: Затяните шарнирный болт на другой стороне генератора . Затяните болт в соответствии со спецификациями производителя.

Часть 3 из 3: Заключительные проверки

Шаг 1. Проверьте натяжение ремня . Закрепив все болты, еще раз проверьте прогиб ремня в самой длинной точке.

При нажатии вниз он должен быть меньше ½ дюйма.

Шаг 2: Запустите двигатель и прислушайтесь к ненормальным звукам .Убедитесь, что от приводного ремня не слышно шума.

Примечание : Ремень может потребоваться несколько раз отрегулировать для достижения надлежащего уровня натяжения.

Если у вас возникнут трудности с любым из этих шагов, наши сертифицированные мобильные механики в YourMechanic будут рады прийти к вам домой или в офис, чтобы отрегулировать натяжение приводного ремня или выполнить любое другое обслуживание приводного ремня, которое может вам понадобиться.

Serpentine Belts: The Drive’s Garage Guide

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Несмотря на сложность современных транспортных средств, они по-прежнему используют технологии, которые были частью инструментария человечества со времен Священной Римской Империи. Считается, что шкивы использовались в древней Месопотамии, а сегодня их можно найти на двигателях автомобилей, прикрепленных к различным приспособлениям. Соединение и одновременная мотивация этих шкивов как единого целого называется змеевидным ремнем.

Змеевидный ремень имеет решающее значение для работы многих вещей в автомобиле, включая кондиционер и систему электрической зарядки автомобиля.Он также вызывает один из самых известных и распространенных проблемных автомобильных звуков: писк.

Писк может быть высоким, низким, прерывистым или постоянным, и все возможные звуки сведут вас с ума. Хотя обслуживание детали, которая влияет на многие функции, может вызывать беспокойство, группа специалистов по радиоактивной, э-э, гиперактивной информации The Drive может развеять эти опасения с помощью определений, примеров, пошаговых инструкций и фотографий. Давайте изучим.

Что такое змеиный пояс?

Змеевидный ремень представляет собой гибкий кусок резины, армированный замкнутым контуром, с плоской гладкой поверхностью с одной стороны и V-образными канавками, также известными как ребра или зубья, с другой.Он расположен снаружи двигателя.

Для чего нужен змеиный пояс?

Используя шкивы и натяжное устройство, змеевиковый ремень использует мощность вращения от одного источника и передает ее другим частям для запуска различных аксессуаров на автомобиле. Серпантинный ремень находится в состоянии постоянного вращательного движения во время движения автомобиля.

Что движет змеиным поясом?

Один из шкивов, на который наматывается ремень, соединен с коленчатым валом двигателя. Когда он вращается, вращается ремень.

Depositphotos

Детальный взгляд на змеиный пояс.

Какие аксессуары обычно приводит в движение змеевик?
Змеевидный ремень скользит по нескольким шкивам, энергия вращения которых приводит в действие различные устройства. Ремень обычно подключается к следующим аксессуарам:
Генератор
Ремень помогает запитать генератор переменного тока, который поддерживает заряд аккумулятора.
Насос гидроусилителя рулевого управления
Насос гидроусилителя рулевого управления создает давление в гидравлической жидкости рулевого управления. Без ремня, приводящего в действие насос, водитель может внезапно потерять рулевое управление с усилителем, что значительно усложнит управление.
Компрессор кондиционера
Компрессор кондиционера направляет жидкость по всей системе кондиционирования, поэтому его функциональность является ключом к поддержанию холода.
Водяной насос
Двигатель нуждается в водяном насосе, чтобы проталкивать охлаждающую жидкость через систему и поддерживать ее низкую температуру.Если ремень сломается, это может привести к перегреву вашего автомобиля.
Как создается и поддерживается натяжение змеевидного пояса?
В шкивных системах современных двигателей обычно используется автоматическое натяжное устройство, которое оказывает постоянное давление на ремень и удерживает его в нужном состоянии. Большинство современных натяжителей ремня являются подпружиненными или гидравлическими и содержат демпферы, обеспечивающие бесперебойную работу системы.
Depositphotos
Большинство натяжителей ремня подпружинены.
Что такое натяжной шкив?
Натяжные шкивы используются для направления серпантинного ремня в правильном направлении. Они не прикреплены к каким-либо аксессуарам, поэтому в основном просто вращаются вместе с ремнем и удерживают его на месте.
Как долго служат змеиные пояса?
Большинство производителей рекомендуют производить замену сразу после того, как циферблат пробегает более 60 000 миль.
Независимо от пробега или состояния вашего автомобиля, вам следует быстро проверять змеевиковый ремень каждый раз, когда вы находитесь под капотом.Поиск признаков неисправного ремня займет всего несколько секунд.
Если он неожиданно выйдет из строя, вы, скорее всего, застрянете на обочине дороги. Если вы попытаетесь управлять автомобилем с порванным ремнем, вы можете повредить автомобиль из-за перегрева или разрядить аккумулятор.
Depositphotos
Змеевик на шкиве генератора.
Признаки и симптомы изношенного змеевидного ремня
Требуется регулярный осмотр змеевидного ремня, чтобы убедиться, что он постоянно идет по рельсам и по прямой.Регулярный осмотр также поможет выявить неисправный ремень, прежде чем он выйдет из строя во время движения. Есть несколько способов подобрать плохой или быстро выходящий из строя змеевик. Эти симптомы — довольно хорошие индикаторы.
Визуальный
Износ
Растрескивание
Блестящая или глянцевая поверхность
Грязь или скопление жира
Слабость
Невизуальный
Скрип, щебетание или дребезжание (наиболее распространенные)
Неисправная система зарядки или слабый аккумулятор
Неисправность кондиционирования воздуха
Перегрев
Установка змеевика
Теперь, когда мы показали вам, на что обращать внимание при плохом змеевидном ремне, вы, возможно, задаетесь вопросом, как его заменить.Смена серпантинного ремня — это то, с чем может справиться любой, у кого есть немного терпения и решимости. Давайте рассмотрим все, что вам понадобится для работы.
Основы
Расчетное время, необходимое : час
Уровень квалификации : Начинающий
Система автомобиля : Двигатель
Безопасность
Работа на вашем автомобиле может быть опасной и грязной, поэтому вот что вам нужно Вам нужно будет убедиться, что вы выходите из гаража в том же состоянии, в котором вы въехали.
Все, что вам нужно, чтобы сменить змеиный пояс
Мы не экстрасенсы, и мы не шпионим за вашим ящиком с инструментами или в гараже, так что вот что вам понадобится для выполнения работы.
Список инструментов:
Список запчастей:
Расположение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа.Пожалуйста, не позволяйте ребенку подавать вам паяльную лампу — Эд. )
Вам также понадобится плоское рабочее место, например пол гаража, подъездная дорожка или уличная парковка. Ознакомьтесь с местными законами, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не выводим вашу машину из штрафной.
Depositphotos
Змеевидные ремни приводят в движение несколько дополнительных устройств вашего двигателя.
Как заменить змеевиковый ремень
Мы не знаем, какой автомобиль у вас есть, поэтому вам нужно использовать руководство пользователя или руководство по обслуживанию, чтобы найти натяжитель ремня, определить маршрут или расположение ремня и точно выяснить, что вам нужно будет снять, чтобы получить доступ к ремню, если что-нибудь.Как только вы это поймете, давайте разберемся.
Припаркуйте машину, откройте капот и дайте ему остыть.
Снимите все детали, чтобы получить доступ к ремню и натяжителю ремня.
Найдите натяжитель ремня.
Используйте накидной ключ, торцевой ключ или инструмент для натяжения ремня, чтобы медленно сбросить давление с ремня.
Снимите ремень со всех шкивов, медленно отпустите натяжитель ремня и снимите ремень.
Проложите новый ремень вокруг шкивов в указанном производителем направлении и по траектории.Ремень не сможет полностью охватить натяжитель ремня.
Медленно сожмите натяжитель, чтобы ремень смог встать на гусеницу. Медленно отпустите натяжитель, пока ремень не примет натяжение.
Осмотрите все шкивы, чтобы убедиться, что ремень правильно установлен и равномерно распределен.
Установите на место все снятые детали.
Молодец, вот и все!
Serpentine Belt FAQs
У вас есть вопросы, у Drive есть ответы!
В: Есть ли инструмент для проверки износа ремня?
A: Да! Вы можете купить небольшой инструмент, который измеряет глубину ребер ремня.Если пояс показывает неправильную глубину, пора заменить.
В: Каково правильное натяжение змеевидного ремня?
A : Каждая часть ремня должна быть обучена до такой степени, что потребуется сильный рывок, чтобы показать слабину. Если ремень выглядит ослабленным или не удерживается, возможно, потребуется заменить натяжитель ремня. Многие производители рекомендуют заменять змеевик и натяжитель одновременно.
В: Я не ученый-ракетчик, сложно ли надеть змеиный пояс?
A : Да и нет.Само по себе снятие старого ремня и установка нового ремня не так уж и сложно. Однако, в зависимости от ориентации вашего двигателя и его конструкции, может быть сложно добраться до деталей или участков, необходимых для выполнения работы.
В: Но можно ли ездить без змеевика?
A : Нет, мы не рекомендуем пытаться вести машину, если змеевиковый ремень или натяжитель ремня не работает должным образом. Если вы застряли на обочине дороги, отправьте автомобиль в безопасное место, чтобы выполнить ремонт, или отбуксируйте его в гараж.
В: Тогда насколько дорого стоит заменить змеиный пояс?
A : Если вы решите выполнять работу самостоятельно, замена ремня обычно будет стоить 15-50 долларов в зависимости от автомобиля. Однако рекомендуется одновременно заменить натяжитель ремня, поэтому добавьте еще 20-50 долларов к общей сумме. Если вы принесете его в магазин, вы, скорее всего, заплатите 100-200 долларов.
В: Может ли змеиный пояс сжиматься?
A: Технически это возможно, но этого не произойдет, когда ваш автомобиль находится под напряжением.Во всяком случае, она растянется.
Давайте поговорим, прокомментируем ниже, чтобы поговорить с
редакторами Drive!
Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram, вот наши профили.
Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)
Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)
Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)
7 Признаков неисправного серпантинного ремня и стоимость замены в (Easy DIY)
(обновлено 26 мая 2020 г.)
В автомобилях есть несколько периферийных устройств (также называемых аксессуарами), которые позволяют двигателям внутреннего сгорания работать должным образом.Некоторые из основных принадлежностей включают насос гидроусилителя рулевого управления, генератор переменного тока, компрессор кондиционера и водяной насос.
Однако эти устройства не могут нормально работать без змеевидного ремня. Этот длинный непрерывный ремень — это сила, которая приводит в действие многие периферийные устройства двигателя. Обычно имеется натяжитель ремня или холостой шкив для направления ремня при его движении.
Что такое змеиный пояс?
Серпантинный ремень, также называемый ремнем для аксессуаров, — это ремень главного двигателя, который вы видите, когда открываете капот автомобиля.Эти ремни легко узнать по их отчетливым гребням, которые проходят по длине ремня с одной стороны. Ребра помогают удерживать сцепление при повороте вспомогательных шкивов.
Принадлежности двигателя должны откуда-то получать питание, и вы можете удивиться, узнав, что этим местом не является аккумулятор. Когда ваш двигатель работает, вращательное движение коленчатого вала передается на каждый из вспомогательных шкивов через змеевиковый ремень.
Если ваш автомобиль оснащен наддувом, змеевиковый ремень также приводит в действие нагнетатель.
Змеевик и клиновой ремень
В старых двигателях вместо зубчатых ремней используются клиновые ремни. Они тоньше и меньше змеевидных ремней и обычно соединяют один аксессуар с коленчатым валом. Часто в двигателе можно встретить несколько клиновых ремней, но только один змеевик.
Топ-7 симптомов неисправного змеевидного ремня
Плохой змеевиковый ремень — это не то, что вы можете просто отложить и подождать, чтобы разобраться с этим. Вся функциональность вашего автомобиля может быть нарушена, если ваш ремень изношен, поврежден, потрескался или сломался.
Вы будете знать, когда ремень становится в плохом состоянии, потому что появятся несколько признаков. Ниже приведены семь наиболее распространенных симптомов неисправности змеевикового ремня:
1) Нет кондиционера
Неисправность кондиционера может быть объяснена множеством причин. Поскольку змеевиковый ремень сохраняет работоспособность кондиционера, плохой змеевидный ремень лишит его этой функции.
Если вы включаете кондиционер и видите, что он не выдувает холодный воздух из вентиляционных отверстий, это может быть связано с плохим змеевидным ремнем.
2) Визжащие звуки
Если передняя часть вашего автомобиля издает визжащие звуки, это может означать, что ваш змеевиковый ремень смещен или проскальзывает. Иногда для решения этой проблемы может потребоваться просто отрегулировать или правильно натянуть серпантинный ремень.
В других случаях ремень, вероятно, поврежден и его необходимо будет заменить.
См. Также: Распространенные причины шума серпантинного ремня
3) Нет усилителя руля
Змеевиковый ремень позволяет системе рулевого управления с усилителем функционировать должным образом.Рулевое управление с усилителем — это то, что дает водителям возможность плавно управлять автомобилем без необходимости прилагать слишком большую силу рук.
Если у вас плохой змеевик, будет сложнее поворачивать рулевое колесо для управления автомобилем.
Эта проблема также может быть вызвана жидкостью рулевого управления с низким усилителем. Находясь под капотом, убедитесь, что в бачке гидроусилителя рулевого управления есть рекомендуемый уровень жидкости.
4) Перегретый двигатель
Змеевидный ремень активирует водяной насос, который помогает охладить двигатель.Если у вас поврежден или изношен змеевиковый ремень, он не сможет активировать водяной насос. Это означает, что ваш двигатель начнет перегреваться, так как он больше не сможет охлаждаться.
Вы увидите это, когда указатель температуры на приборной панели покажет, что стрелка движется в сторону красной зоны. Не позволяйте этому продолжаться слишком долго, иначе весь ваш двигатель может быть поврежден.
5) Видимые трещины на ремне
Змеевиковый ремень легко доступен в большинстве автомобилей.Если вы хотите узнать, не поврежден ли ваш ремень, просто откройте капюшон и посмотрите на ремень сами. Если вы заметили видимые трещины или повреждения где-либо на ремне, это означает, что ремень неисправен и требует немедленной замены.
6) Разряд батареи
Если вы однажды едете по дороге и внезапно теряете мощность, проверьте под капотом, пристегнут ли еще змеевиковый ремень. Даже если вам удастся завести автомобиль, оборванный серпантинный ремень не позволит генератору зарядить аккумулятор.
Без заряда генератора ваша машина рано или поздно умрет от электричества, используемого свечами зажигания, радио и фарами. Автомобиль часто может работать без работающего генератора некоторое время, но ненадолго.
Если ремень слишком ослаблен, чтобы удерживать шкив генератора, вы можете столкнуться с симптомом, аналогичным обрыву ремня.
7) Шкив шкива
Если вы начинаете замечать вой двигателя, который изменяется в зависимости от скорости вращения двигателя, вы можете дважды проверить натяжение серпантинного ремня.Слишком натянутый ремень создает слишком большую нагрузку на подшипники в каждом из вспомогательных шкивов и часто может вызвать преждевременный выход из строя этих компонентов.
Одним из наиболее распространенных видов отказа водяных насосов является выход из строя подшипников, вызванный слишком натянутым змеевидным ремнем. Если вы считаете, что ваш ремень может быть слишком тугим, лучше как можно скорее решить эту проблему, чтобы предотвратить дорогостоящее повреждение двигателя из-за перегрева.
Стоимость замены змеевикового ремня
Замена змеевикового ремня очень недорогая, независимо от того, сломан он или болтается.Стоимость замены в большинстве случаев будет составлять от 100 до 200 долларов. Сам пояс будет стоить от 25 до 80 долларов, а затраты на рабочую силу, вероятно, будут от 75 до 120 долларов. К этим ценам также будут добавлены налоги и сборы.
От легкости доступа к змеевику будет зависеть стоимость рабочей силы. Некоторые модели автомобилей имеют легкий доступ к серпантиновому ремню, что означает, что работа займет менее часа. Но если ремень находится в более сложном месте, это может занять около 2 часов.
Легкодоступные ремни можно действительно заменить в домашних условиях с помощью минимальных инструментов. Некоторые ремни можно снять, ослабив один болт, в то время как у других есть натяжитель ремня, который нужно натянуть гаечным ключом, чтобы ремень немного провисал. Вы можете обратиться к руководству по ремонту вашего конкретного автомобиля, чтобы узнать, сможете ли вы сделать это самостоятельно.
В любом случае, это, безусловно, один из самых дешевых компонентов двигателя, который вам когда-либо придется заменять. Лучше заменить его немедленно, чем рисковать повреждением более дорогих компонентов.
Что такое змеиный пояс и когда его следует заменять?
Техническое обслуживание 13 июля 2020 г.
Философия многих людей, когда дело доходит до ремонта автомобилей, звучит так: «Если он не сломался, не чините его!» Но хотя может показаться нелогичным тратить деньги на замену детали автомобиля, которая работает нормально, в долгосрочной перспективе это часто на больше, чем на !
Змеиный ремень — жизненно важный компонент вашего автомобиля. А если он сломается, вы можете застрять на обочине дороги в ожидании эвакуатора.Вот почему мы рекомендуем заменять серпантинный ремень до того, как он сломается, чтобы предотвратить дальнейший ремонт и сэкономить ваши деньги в будущем.
Что такое змеиный пояс?
Серпантинный ремень — это длинный резиновый ремень, который передает мощность на вспомогательное оборудование двигателя — генератор переменного тока, насос гидроусилителя руля, компрессор кондиционера и (иногда) водяной насос.
Возможно, вы слышали о змеевидном ремне, называемом ремнем вентилятора или дополнительным ремнем .Это связано с тем, что раньше в автомобилях было несколько приводных ремней, которые соединяли двигатель с дополнительным оборудованием (например, вентилятором радиатора).
Но современные автомобили (обычно) имеют только один ремень, который наматывается через несколько шкивов, чтобы приводить в действие все аксессуары.
Хотя использование только одного ремня является наиболее эффективным и надежным вариантом, это также означает, что когда змеевидный ремень вашего автомобиля обрывается, все перестает работать! Вы потеряете гидроусилитель руля, кондиционер перестанет работать, батарея со временем разрядится, а двигатель может перегреться.Кроме того, он также может повредить аксессуары двигателя, которыми он управляет.
Вот почему так важно регулярно менять змеиный ремень.
Змеевик и ремень ГРМ
Не путайте — змеевик — это не то же самое, что ремень ГРМ. Змеевик и ремень ГРМ в вашем автомобиле выполняют очень разные функции.
Ремень ГРМ расположен внутри двигателя и синхронизирует коленчатый и распределительный валы. Это гарантирует, что впускные и выпускные клапаны двигателя открываются и закрываются одновременно с поршнями, поэтому двигатель работает плавно.
Змеевидный ремень — это то, что обеспечивает бесперебойную и эффективную работу вспомогательного оборудования двигателя. Он соединяет коленчатый вал двигателя снаружи двигателя со всеми принадлежностями двигателя.
Вы можете легко увидеть разницу между ними, если посмотрите на канавки. Ремень ГРМ имеет горизонтальные «зубцы», предназначенные для установки на зубчатые колеса коленчатого и распределительного валов. Змеевидный ремень имеет несколько V-образных канавок, которые проходят вертикально вдоль ремня.
Эти ремни часто необходимо заменять примерно в одно и то же время, поэтому обратитесь к своему механику или обратитесь к руководству пользователя, чтобы узнать, нужно ли вам также заменять ремень ГРМ.
Когда нужно менять змеевик?
Ваш змеиный пояс сделан на долгий срок. В идеальных условиях змеевик вашего автомобиля должен прослужить 60 000–100 000 миль .
Очень важно заменять этот ремень в рамках планового технического обслуживания вашего автомобиля (даже если он выглядит нормально), чтобы он не сломался, пока вы находитесь в дороге.
Не знаете, когда в последний раз меняли змеевиковый ремень? Сертифицированные специалисты Virginia Tire & Auto могут провести визуальный осмотр во время планового технического обслуживания и дать вам представление о том, когда его следует заменить.
5 Симптомы плохого змеевидного ремня
змеевиковый ремень рассчитан на долгий срок службы. Но в конечном итоге тепло и трение изнашивают его, и его нужно будет заменить. Вот некоторые признаки неисправности серпантинного ремня:
Признаки износа (трещины, остекление, истирание и т. Д.)
Визг или чириканье (указывает на проскальзывание ремня)
Снижение производительности (отказ усилителя рулевого управления, внезапный аккумулятор автомобиля слейте или заглох двигатель)
Проверьте свет двигателя
Необычные шумы
Ремонт и замена змеевиков в Virginia Tire & Auto
Вы должны заменить масло или провести другое плановое профилактическое обслуживание? Если это так, попросите доверенного специалиста Virginia Tire & Auto проверить ваш серпантинный ремень во время вашего следующего визита.
Мы тщательно осмотрим ваш автомобиль, выявим повреждения ремня и заменим его по доступной цене. Кроме того, наша услуга по замене змеевикового ремня сопровождается нашей 2-летней / 24 000-мильной гарантией обслуживания. Нажмите ЗДЕСЬ, чтобы записаться на прием в одном из наших удобных мест!
Диагностика проблем змеевиков — CarTechBooks
Ральф Калал
Проблемы с серпантинным ремнем обычно возникают по одной из трех причин: неисправный натяжитель ремня; перекос шкива; или неисправные подшипники в натяжителе, натяжителе или одном из вспомогательных устройств, приводимых ремнем (включая водяной насос).

К счастью, ремень может помочь вам диагностировать проблему как до того, как вы его снимете, так и после него:
Визжащий звук: проскальзывание ремня
Чириканье: несоосность шкива привода вспомогательных агрегатов
Изношенный край ремня: несоосность шкива привода вспомогательных агрегатов
Полированные края ремня: проскальзывание ремня
Застекленные канавки ремня: проскальзывание ремня
Загрязнение жидкости: утечка масла, гидроусилителя руля или охлаждающей жидкости
Чрезмерное растрескивание: кроме тяжелой старости, дефект натяжителя
Жужжание: неисправен подшипник натяжного ролика или натяжного ролика
Ритмические шумы, возникающие при частоте вращения коленчатого вала двигателя: отслаивание основы ремня, образование трещин на гребнях ремня или попадание посторонних предметов в канавку ремня
Скрежет: повреждены подшипники ведомого агрегата
Ремень соскакивает: смещение шкива, смещение ремня на шкиве, неисправный натяжитель или износ подшипников в натяжителе, холостом ходу или ведомых принадлежностях

Шум ремня может быть трудно изолировать, так как кажется, что звук исходит от вспомогательного привода, такого как генератор переменного тока или компрессор кондиционера.Шум, который возникает только при ускорении транспортного средства, скорее всего, является проскальзывающим ремнем, так же как и шум, который возникает только при запуске холодного автомобиля. Чириканье возникает, когда шкив смещен, так что выступы ремня сначала соприкасаются со сторонами сторон канавок, а затем скользят вниз по сторонам канавки, когда они садятся в шкив.
Не применяйте «повязку» на змеевидный ремень, пытаясь успокоить ремень или предотвратить проскальзывание. Повязка для ремня представляет собой липкое смолистое вещество, предназначенное для предотвращения проскальзывания клинового ремня, делая его липким.В лучшем случае это временное паллиативное средство, даже на клиновом ремне. Но при нанесении на змеевиковый ремень повязка будет распространяться по канавкам шкива. Оказавшись там, он будет притягивать и удерживать грязь и песок. Грязь снова приведет к проскальзыванию ремня, и перед установкой нового ремня придется удалить всю грязь и повязку из канавок шкива.
Шум ленты можно диагностировать с помощью пульверизатора с водой. При работающем двигателе и слышном звуке слегка опрыскайте рифленую сторону ремня водой.Если шум исчезает или уменьшается, но вскоре возвращается, проблема, вероятно, заключается в смещении шкива. Если шум сразу усиливается после запотевания ремня, ремень проскальзывает.
Еще один диагностический трюк — это переворачивание ремня: снимите его и снова наденьте, чтобы он двигался в обратном направлении, как было изначально установлено. Если шум уходит или становится намного тише, проблема заключается в смещении шкива. Эта диагностика работает, потому что переворот ремня изменяет направление смещения с точки зрения ремня.Если реверсирование ремня временно не устраняет шум, проблема заключается не в смещении шкивов.
Затем осмотрите сам ремень. Остекление по краям змеевидного ремня, на его выступах или в канавках является результатом проскальзывания ремня. Это указывает на то, что трение между ремнем и шкивом (-ами) привода вспомогательных агрегатов, вызванное проскальзыванием, привело к перегреву ремня.
Износ края ремня указывает на смещение шкива. Край изнашивается, потому что царапает верхний край шкива привода вспомогательных агрегатов, когда в него входит ремень.
Загрязнение жидкости разрушает резиновую поверхность ремня. Все автомобильные жидкости, которые могут вытекать на ремень — масло, жидкость для гидроусилителя руля, охлаждающая жидкость — имеют нефтяную основу и разрушают резину. Попав на ремень, любая из этих жидкостей будет распределяться по поверхностям канавок шкива, делая их скользкими и притягивая грязь.
Змеевидные ремни растягиваются с возрастом и при использовании, но натяжитель подпружинен, чтобы ремень был плотно натянут на шкивах. Если ремень начинает проскальзывать, всегда следует проверять натяжитель, чтобы убедиться, что он работает должным образом.
При снятом ремне визуально осмотрите натяжитель на предмет каких-либо трещин или признаков контакта металла с металлом между рычагом натяжителя и кожухом пружины. Затем вручную закрутите ролик натяжителя. Не должно быть заедания или сопротивления, и шкив должен вращаться плавно. Он должен издавать только тихий ровный звук, без щелчков, скрежета или нерегулярных шумов. Толкайте шкив из стороны в сторону, внутрь и наружу на его валу. Не должно быть качания и бокового люфта. Аналогичным образом проверяются натяжные шкивы.
Затем проверьте работу пружины и рычага натяжителя. Используя прерыватель или инструмент для ремня с змеевиком, переместите рычаг натяжителя против пружины до упора. Рычаг натяжителя должен плавно перемещаться во всем диапазоне своего хода с сильным давлением пружины и без заедания.
Большинство роликов натяжителя можно заменить независимо от самого натяжителя. К сожалению, некоторые производители автомобилей не продают шкив отдельно от натяжителя в сборе.Если это относится к вашему автомобилю, проверьте, не предлагает ли производитель послепродажного обслуживания шкив отдельно.
ПРИМЕЧАНИЕ. При замене натяжителя или натяжного ролика обычно не требуется ничего, кроме снятия единственного болта, удерживающего его на месте, но эти болты часто имеют обратную резьбу. Обязательно сверьтесь с заводской инструкцией по ремонту, чтобы узнать направление резьбы и характеристики крутящего момента. Натяжной ролик или натяжной ролик обычно стоит от 20 до 50 долларов. Сборка натяжителя (рычаг и кожух пружины) обычно стоит от 50 до 200 долларов.Однако обычно в комплект входит шкив. В большинстве случаев замена натяжителя — простая работа, как только вы получили к нему доступ, требуя удаления двух или трех болтов, крепящих его к двигателю. При установке нового натяжителя затяните болты с крутящим моментом, указанным в заводском руководстве по ремонту.
Шкив привода вспомогательных агрегатов может быть смещен одним из двух способов: «параллельное смещение» (иногда называемое «смещение смещения») или «угловое смещение».Параллельное смещение — шкив находится слишком далеко или недостаточно далеко на валу, так что он не совпадает с другими шкивами — обычно является результатом замены одного из вспомогательных устройств двигателя, приводимых ремнем. Угловое смещение — шкив находится под углом к другим шкивам — возникает из-за износа подшипников вспомогательного оборудования. Натяжение ремня на шкиве смещает вал с центра, в результате чего этот шкив не совмещается с другими шкивами.
Центровка шкива может быть проверена линейкой.Поместите линейку на две поверхности шкивов. Линия должна прилегать к ним. В противном случае один из шкивов смещен. Чтобы выяснить, какой из них, сравнивайте друг с другом шкивы, пока не выделите тот, который находится вне линии. Замечательный способ проверить центровку шкивов — использовать лазер, но он дорогостоящий: инструмент для лазерной центровки Gates DriveAlign доступен в Интернете по цене около 120 долларов.
Змеевидные приводные шкивы генераторов и компрессоров кондиционеров часто прижимаются к их валам производителем компонентов.Итак, при замене аксессуара, шкив заменяется на него. Даже шкивы, которые необходимо перенести со старого компонента на новый, как это часто бывает с насосами рулевого управления с гидроусилителем, часто запрессовываются. Если шкив не установлен на одной линии с другими шкивами, шкив необходимо переместить, чтобы выровнять его.
Для перемещения напрессованных шкивов внутрь или наружу на валу требуются специальные инструменты: съемник и установщик или инструмент, сочетающий обе функции. Они могут стоить более 100 долларов, но многие магазины автозапчастей ссужают или арендуют их.Съемники / установщики предназначены для установки на определенные шкивы, используемые на определенных двигателях. Универсального инструмента, который подойдет для всех автомобилей, не существует, хотя большинство из них подойдет для большинства отечественных моделей. Некоторые магазины автозапчастей вытягивают и устанавливают шкив и могут отрегулировать его, если вы знаете степень необходимой регулировки.

Угловое смещение обычно возникает из-за износа подшипников в агрегате двигателя. Чтобы проверить подшипники в одном из аксессуаров с ременным приводом, поверните аксессуар вручную и прислушайтесь к шуму и проверьте, плавно ли вращается вал.Также потяните вал в сторону и попытайтесь толкать его внутрь и наружу, чтобы проверить, не качается ли он и не имеет ли люфт. Все это указывает на износ подшипников.
При использовании водяного насоса также проверьте, не вытекает ли из него жидкость. Водяные насосы обычно оборудованы «сливным отверстием», предназначенным для выхода охлаждающей жидкости, если она проходит через внутреннее уплотнение водяного насоса. Утечка охлаждающей жидкости из дренажного отверстия означает, что пришло время установить новый водяной насос, но это также может указывать на износ подшипников водяного насоса.Если водяной насос протекает, проверьте змеевиковый ремень на предмет загрязнения жидкостью.
Если проблема с ремнем все еще не решена после выполнения всего вышеперечисленного, возможно, у вашего автомобиля есть специфическая проблема, уникальная для этой марки и модели. У некоторых транспортных средств есть проблемы с зубчатым ремнем, например, минивэны Chrysler 1996–2000 годов выпуска с 3,0-, 3,3- и 3,8-литровыми двигателями. Они известны тем, что забрасывают ремень при движении по сильному снегу или по большой дождевой луже. Это происходит из-за недостатка конструкции: кронштейн подвески двигателя, к которому прикреплен один из холостых колес, вызывает небольшое смещение шкива.Есть два решения: заменить кронштейн обновленной деталью или модернизировать комплект послепродажного обслуживания от Gates, в котором используется двухсторонний серпантинный ремень, с новым натяжителем и натяжителем, предназначенными для этого ремня. Комплект Gates обычно доступен в Интернете по цене менее 200 долларов США.
Это не предназначено для выделения Chrysler, а просто для иллюстрации ресурса. Если вы введете «змеиный ремень» и марку вашего автомобиля в окне Google, это может привести вас к большому количеству информации. Часть этой информации может быть недостоверной, поэтому руководствуйтесь здравым смыслом, решая, чему верить.Но если ваш автомобиль относится к числу тех, у кого хроническая серпантинная проблема, как у этих микроавтобусов Chrysler, вы сможете узнать, в чем проблема и как ее исправить.
.
No related posts.
